модель 2012 года
- Модель F 800
- Код модели F 800 SNO PRO LTD WHITE (S2012F8HLEUSW)

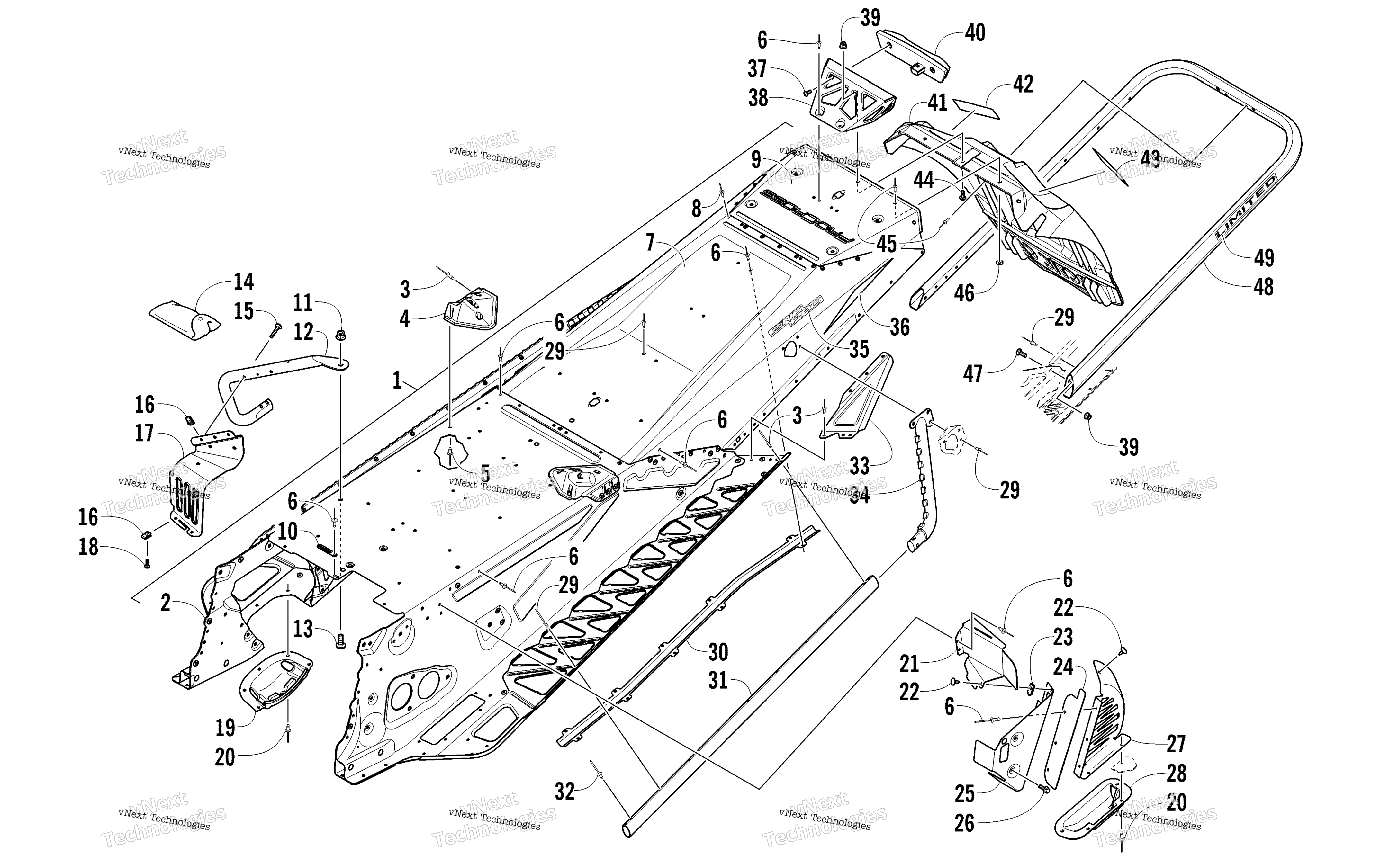

Схема Tunnel, задний Bumper, и Snowflap узла для F 800 SNO PRO LTD WHITE (S2012F8HLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly White art. 1707-622
По запросу
1
Tunnel Assembly (inc. 2-9) art. 1707-708
По запросу
2
Tunnel, Front - Assembly White art. 1707-703
По запросу
3
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
4
Bracket, Mounting - Rear Spar - Right White art. 1707-704
По запросу
4
Bracket, Mounting - Rear Spar - Left White art. 1707-705
По запросу
5
Rivet art. 1623-257
По запросу
6
Rivet art. 8060-682
По запросу
7
Tunnel, Rear White art. 1707-706
По запросу
8
Rivet art. 8060-484
По запросу
9
End Cap, Tunnel White art. 1707-707
По запросу
10
Зажим Arctic Cat art. 1623-984
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Support, Footrest - Left White art. 1707-553
По запросу
12
Support, Footrest - Right White art. 1707-552
По запросу
13
Screw, Machine art. 8476-820
По запросу
14
Kit, Tool art. 0744-063
По запросу
15
Screw, Machine art. 8468-536
По запросу
16
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
17
Footrest - Right White art. 1707-554
По запросу
17
Footrest - Left White art. 1707-555
По запросу
18
Винт Arctic Cat art. 8475-512
от 160 ₽
19
Protector, Chain Case art. 1607-109
По запросу
20
Заклепка Arctic Cat art. 8061-708
от 168 ₽
21
Mount, Clutch Guard art. 2602-436
По запросу
22
Винт-саморез Arctic Cat art. 1623-129
По запросу
23
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
24
Shield, Brake Disc - Center White art. 1707-638
По запросу
25
Shield, Brake Disc - Front art. 1607-118
По запросу
26
Screw, Cap art. 8408-613
По запросу
27
Shield, Brake Disc - Rear White art. 1707-562
По запросу
28
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
29
Заклепка Arctic Cat art. 8060-686
от 116 ₽
30
Protector, Harness - Taillight Extension art. 0630-274
По запросу
31
Roll, Tunnel White art. 1707-709
По запросу
32
Rivet art. 1623-130
По запросу
33
Gusset, Running Board - Left - White art. 1707-907
По запросу
33
Gusset, Running Board - Right - White art. 1707-906
По запросу
34
Gusset, Tunnel Roll - Right White art. 1707-712
По запросу
34
Gusset, Tunnel Roll - Left White art. 1707-713
По запросу
35
Decal, Tunnel - "Sno Pro" art. 9611-613
По запросу
36
Decal, Reflector - Red art. 8621-870
По запросу
37
Screw, Machine art. 8470-512
По запросу
38
Bracket, Mounting - Taillight - White art. 0730-157
По запросу
39
Гайка Arctic Cat art. 8427-602
от 116 ₽
40
стоп сигнал art. 0609-898
от 3 166 ₽
41
Snowflap art. 6606-123
По запросу
42
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
43
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
44
Винт Arctic Cat art. 8468-616
от 116 ₽
45
Rivet art. 8061-686
По запросу
46
Washer art. 0123-802
от 110 ₽
47
Болт Arctic Cat art. 8476-620
По запросу
48
Bumper, Rear White art. 1707-547
По запросу
49
Decal, Bumper - "Limited" art. 9611-626
По запросу
