модель 2012 года
- Модель F570
- Код модели F570 GREEN (S2012F5DFCUSG)

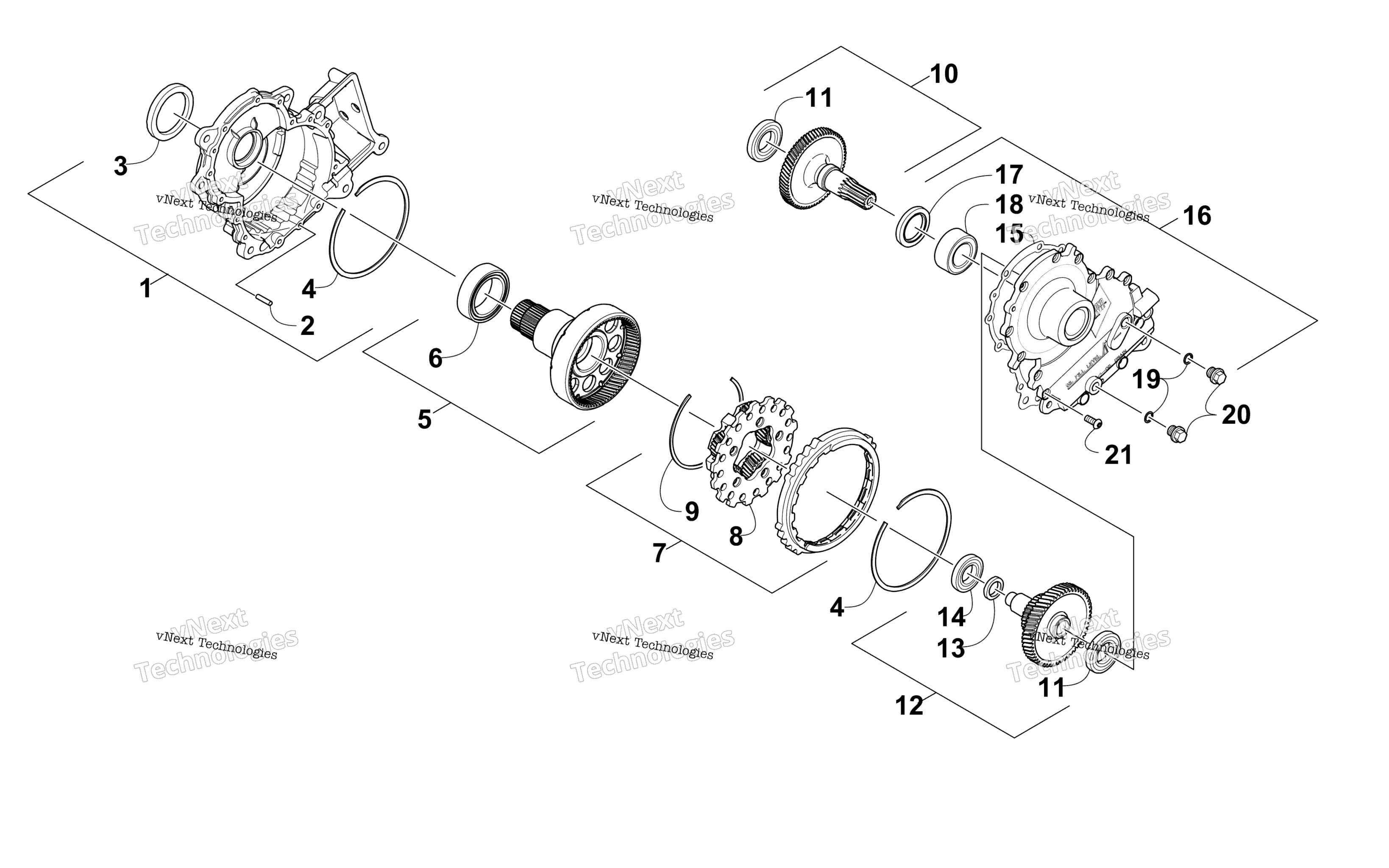

Схема картера редуктора Assembly для F570 GREEN (S2012F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Gearcase Assembly art. 1702-093
По запросу
0
Масло Трансмиссионное Синтетическое 440мл Для Arctic Cat art. 5639-219
По запросу
1
Housing, Gearcase (inc. 2-3 and one No. 4) art. 0702-994
По запросу
2
Pin, Dowel art. 1602-915
По запросу
3
Сальник Arctic Cat art. 2602-159
от 3 371 ₽
4
Ring, Retaining art. 2602-151
По запросу
5
Gear, Ring (inc. 6) art. 1702-012
По запросу
6
Bearing - Peer art. 1602-980
По запросу
7
Gear, Planetary - Assembly (inc. 8-9) art. 1702-013
По запросу
8
Gear, Planetary art. 1602-349
По запросу
9
Ring, Retaining art. 2602-257
По запросу
10
Shaft, Input - 57T (inc. one No. 11) art. 0702-688
По запросу
11
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
12
Gear, Transfer - 63T/34T - Forward - Splined - Assembly (inc. one No. 11 and 13-14) art. 1702-106
По запросу
13
Spacer art. 2602-259
По запросу
14
Bearing, Transfer Gear art. 2602-108
По запросу
15
Gasket, Gearcase art. 2602-184
По запросу
16
Cover, Gearcase (inc. 17-20) art. 0702-996
По запросу
17
Сальник КПП Arctic Cat art. 2602-160
от 4 179 ₽
18
Bearing art. 1602-982
от 10 868 ₽
19
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
20
Plug art. 2602-099
По запросу
21
Винт Arctic Cat art. 0423-538
от 110 ₽
