модель 2012 года
- Модель F570
- Код модели F570 GREEN (S2012F5DFCUSG)

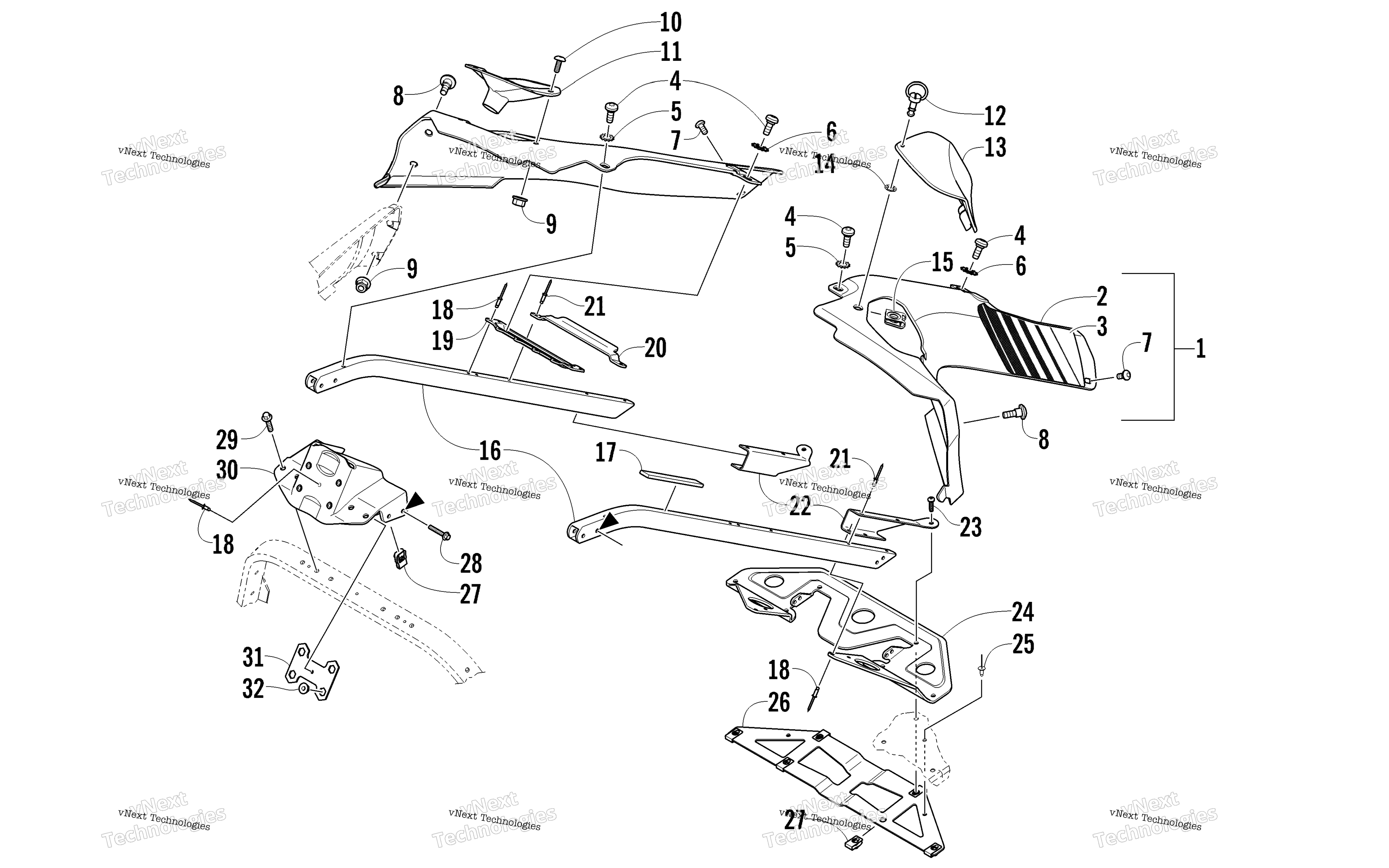

Схема сиденья Support Assembly для F570 GREEN (S2012F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Spar, Rear - w/Decals - Left - Black (inc. 2-3) art. 3718-301
По запросу
1
Spar, Rear - w/Decals - Right - Black (inc. 2-3) art. 3718-300
По запросу
2
Spar, Rear - Left - Black art. 3706-995
По запросу
2
Spar, Rear - Right - Black art. 3706-994
По запросу
3
Decal, Rear Spar - Right art. 9611-470
По запросу
3
Decal, Rear Spar - Left art. 9611-471
По запросу
4
Винт Arctic Cat art. 0423-396
от 473 ₽
5
Washer, Lock art. 8053-212
По запросу
6
Шайба Arctic Cat art. 8053-242
По запросу
7
Screw, Machine art. 8470-510
от 110 ₽
8
Болт Arctic Cat art. 0423-355
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Болт Arctic Cat art. 0423-419
По запросу
11
Cup, Recoil art. 5606-161
По запросу
12
Клипса-замок , 9,8 мм Arctic Cat art. 1623-746
от 987 ₽
13
Cover, Access - Oil Black art. 5606-195
По запросу
14
Шайба art. 1623-747
По запросу
15
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
16
Tube, Support - Right art. 5606-092
По запросу
16
Tube, Support - Non-Adjustable - Left Hand Mach. art. 5706-049
По запросу
17
Pad art. 5606-682
По запросу
18
Rivet, Blind art. 8060-488
По запросу
19
Bracket, Crossover art. 4606-329
По запросу
20
Bracket, Crossover - Seat-Base art. 6606-096
По запросу
21
Rivet art. 8060-484
По запросу
22
Bracket, Adjustable - Left art. 5606-097
По запросу
22
Bracket, Adjustable - Right art. 5606-096
По запросу
23
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
24
Plate, Support - Lower art. 5606-094
По запросу
25
Заклепка Arctic Cat art. 8060-686
от 116 ₽
26
Plate, Brace - Assembly (inc. six No. 27) art. 3706-884
По запросу
27
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
28
Screw, Cap art. 8408-535
По запросу
29
Болт Arctic Cat art. 8408-625
от 116 ₽
30
Plate, Support - Upper art. 4606-328
По запросу
31
Bracket, Nut Holder art. 0605-948
По запросу
32
Гайка Arctic Cat art. 8424-602
от 110 ₽
