модель 2012 года
- Модель M 800
- Код модели M 800 HCR 153 WHITE (S2012M8HHCUSW)

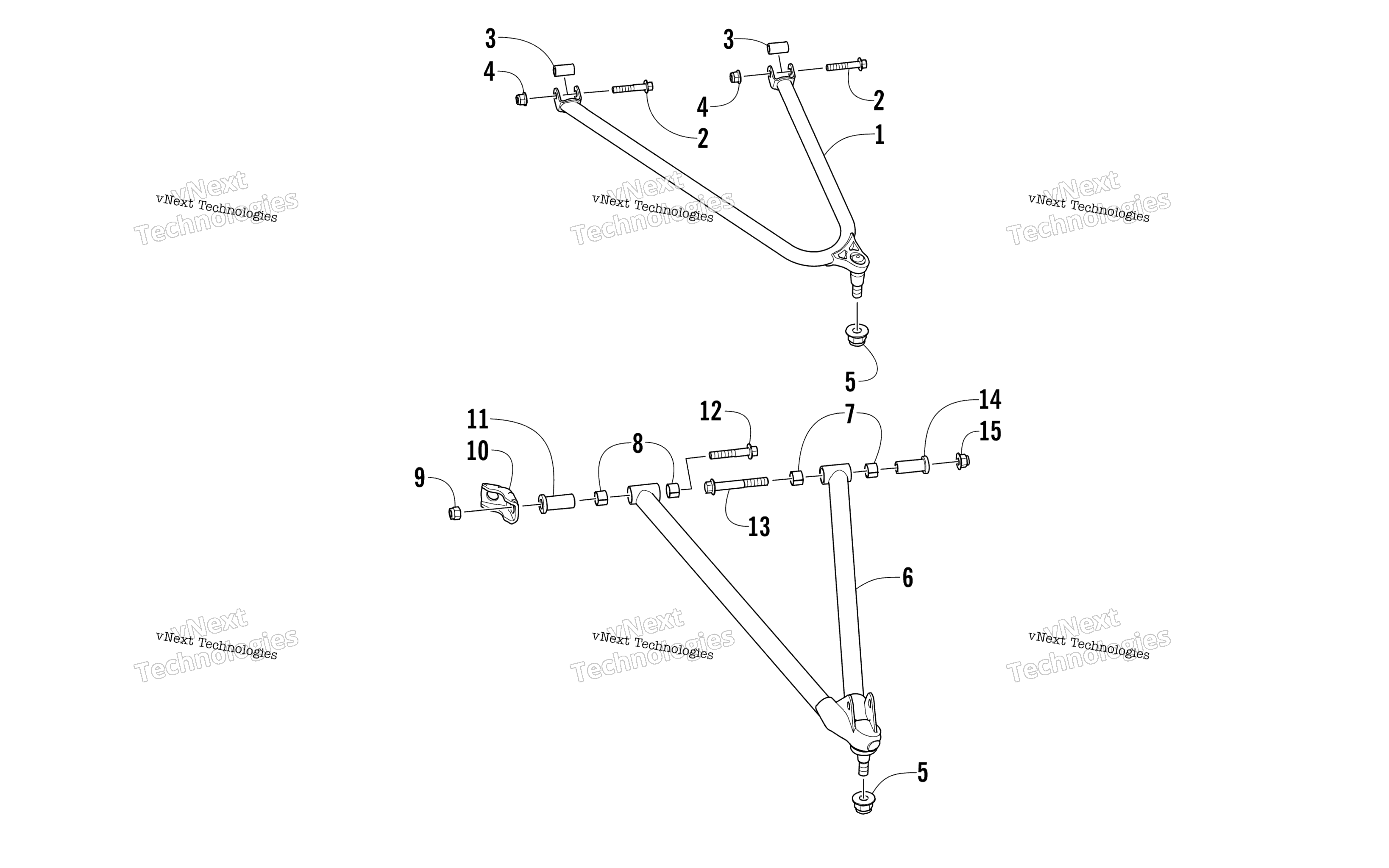

Схема узла рычага подвески для M 800 HCR 153 WHITE (S2012M8HHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Рычаг верхний левый зеленый Arctic Cat art. 2703-835
от 21 861 ₽
1
Рычаг верхний правый зеленый Arctic Cat art. 2703-834
от 21 861 ₽
2
Screw, Cap art. 8408-845
от 1 415 ₽
3
Втулка рычага Arctic Cat art. 2603-841
от 1 415 ₽
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Гайка Arctic Cat art. 8427-202
от 221 ₽
6
Рычаг нижний левый зеленый Arctic Cat art. 3703-129
от 26 954 ₽
6
Рычаг нижний правый зеленый Arctic Cat art. 3703-128
от 25 977 ₽
7
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
8
Bearing art. 2603-911
от 2 618 ₽
9
Nut, Lock art. 1623-965
от 2 618 ₽
10
Brace, Lower A-Arm - Front art. 2603-909
от 2 618 ₽
11
Втулка рычага Arctic Cat art. 2603-916
от 2 618 ₽
12
Болт передней подвески M12X1.25X76 Arctic Cat art. 1623-953
от 2 618 ₽
13
Болт Arctic Cat art. 8409-075
от 210 ₽
14
Втулка нижнего рычага Arctic Cat art. 2603-543
от 690 ₽
15
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
