модель 2012 года
- Модель M 800
- Код модели M 800 HCR 153 WHITE (S2012M8HHCUSW)

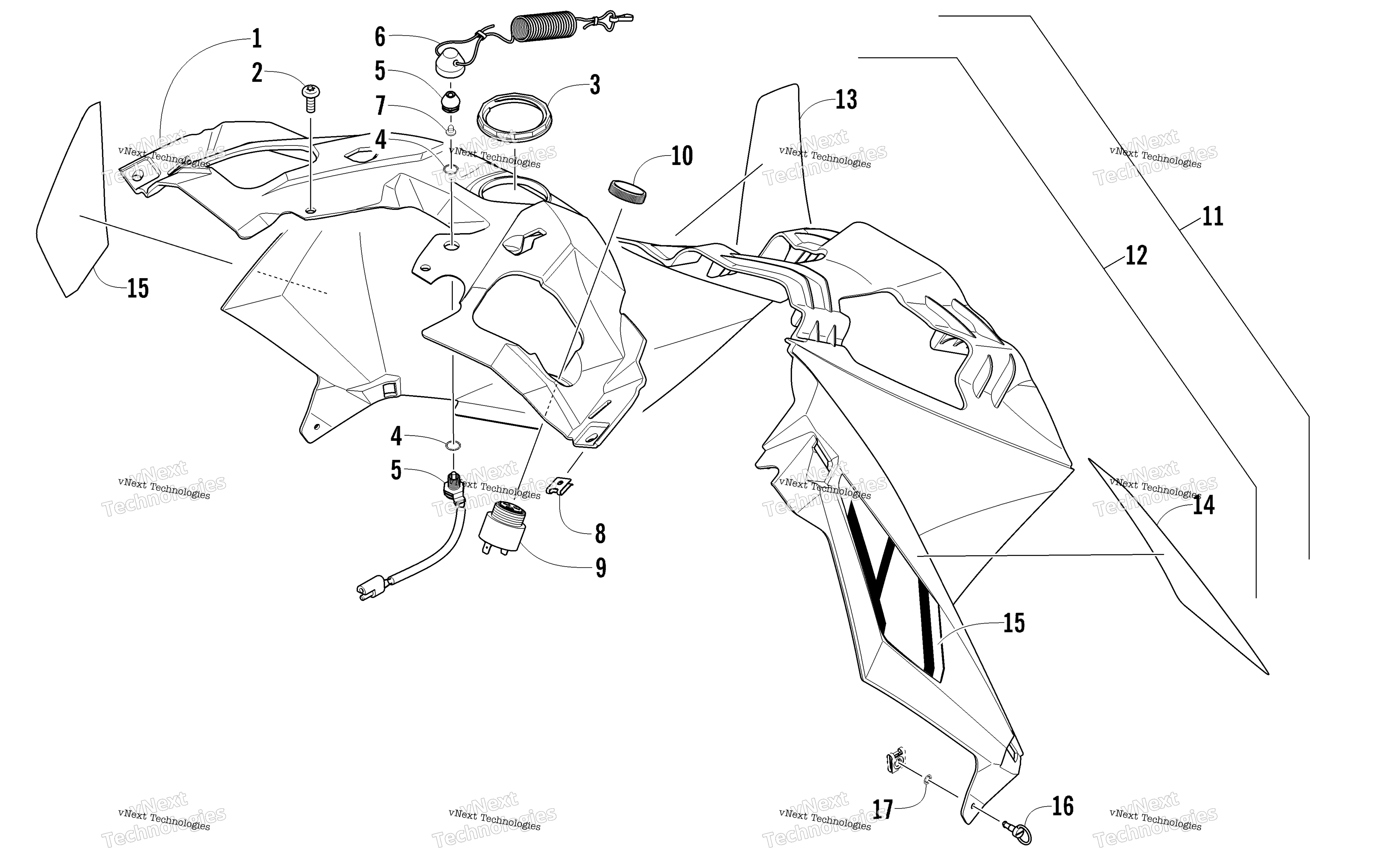

Схема консоли Assembly для M 800 HCR 153 WHITE (S2012M8HHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper - Black art. 5706-188
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Nut, Retaining art. 6606-390
По запросу
4
Washer, Internal Tooth Lock art. 0123-985
По запросу
5
Tether Switch (inc. 6-7) art. 0709-071
По запросу
6
Tether Cord w/ Screw (inc. 7) art. 0709-055
По запросу
7
Screw, Self-Tapping art. 0623-338
По запросу
8
Nut, U art. 1623-939
По запросу
9
Alarm, Reverse (inc. 10) art. 0630-243
По запросу
10
Ring, Retaining art. 0630-017
По запросу
11
Console, Lower - w/Decals (inc. 12-15) art. 3718-614
По запросу
12
Console, Lower (inc. 13-14) art. 3718-153
По запросу
13
Decal, Warning - English art. 9611-499
По запросу
14
Decal, Warning - French art. 9611-498
По запросу
15
Decal, Console - Left art. 9611-589
По запросу
15
Decal, Console - Right art. 9611-588
По запросу
16
Клипса-замок , 9,8 мм Arctic Cat art. 1623-746
от 987 ₽
17
Шайба art. 1623-747
По запросу
