модель 2012 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO LTD WHITE (S2012XFNLEUSW)

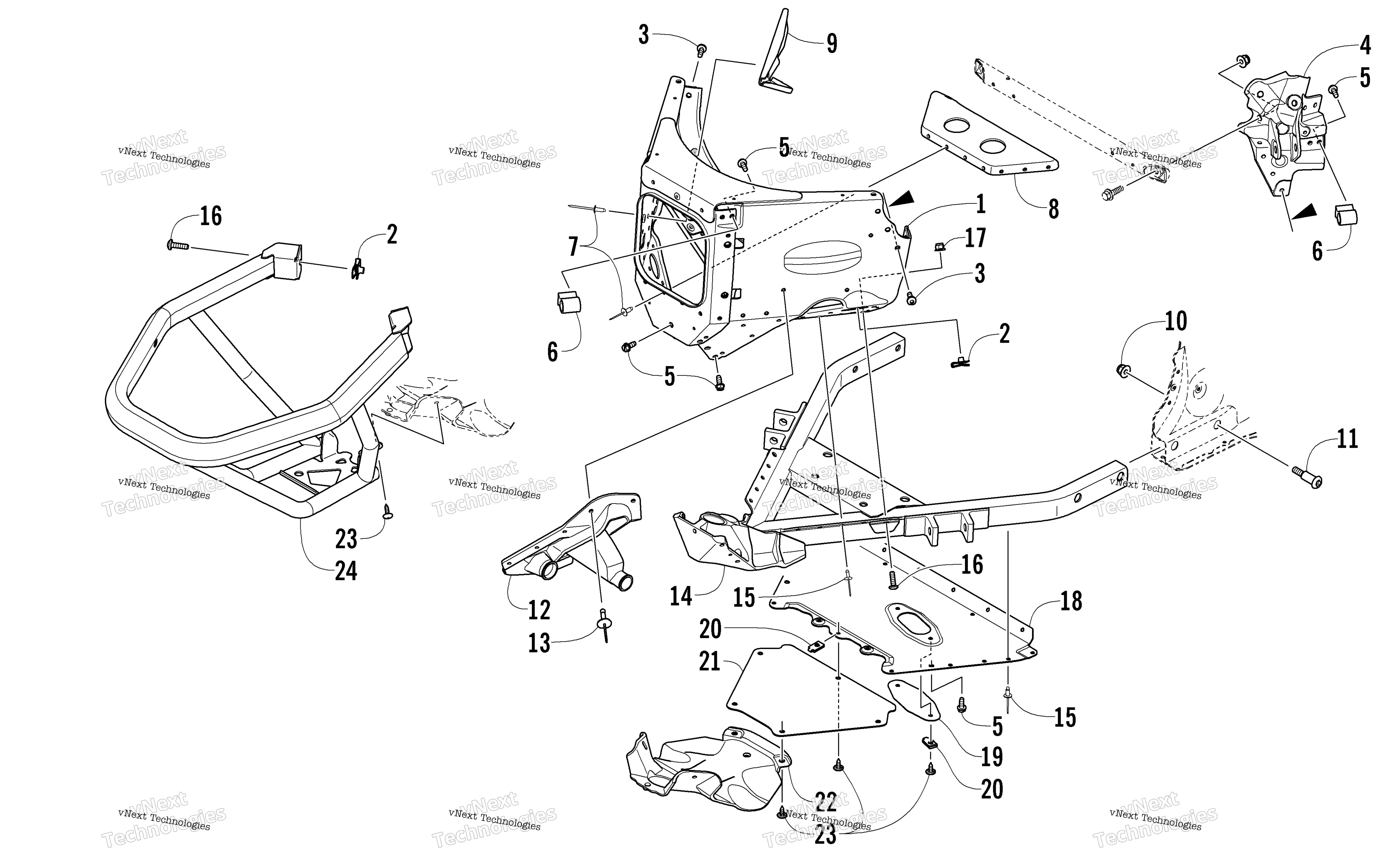

Схема передней части Bumper And Frame Assembly для XF 1100 TURBO SNO PRO LTD WHITE (S2012XFNLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
KIT,FRT PANEL-TURBO ASSY (inc. 2-4) art. 2707-180
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Винт Arctic Cat art. 0423-538
от 110 ₽
4
Bracket, Shock Mount - Upper Left - Black art. 1707-669
По запросу
4
Bracket, Shock Mount - Upper Right - Black art. 1707-668
По запросу
5
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
6
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Комплект усиления крепления рулевой колонки Arctic Cat 2012-2014 ZR F XF M 800 / 1100 art. 2707-496
По запросу
9
Bracket, Steering Stop art. 0607-991
По запросу
10
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
11
Screw, Shoulder art. 1623-817
По запросу
12
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
12
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
13
Rivet art. 8061-628
По запросу
14
Frame, Front - Lower White art. 1707-702
По запросу
15
Заклепка Arctic Cat art. 8060-686
от 116 ₽
16
Screw, Machine art. 8468-620
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Belly Pan - Center art. 0607-983
По запросу
19
Cover, Access - Oil Drain art. 1607-108
По запросу
20
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
21
Panel, Access art. 1607-063
По запросу
22
Plate, Skid - Center - Kit art. 6606-953
По запросу
23
Винт-саморез Arctic Cat art. 1623-129
По запросу
24
Bumper, Front - Assembly White art. 1707-551
По запросу
