модель 2012 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO LTD WHITE (S2012XFNLEUSW)

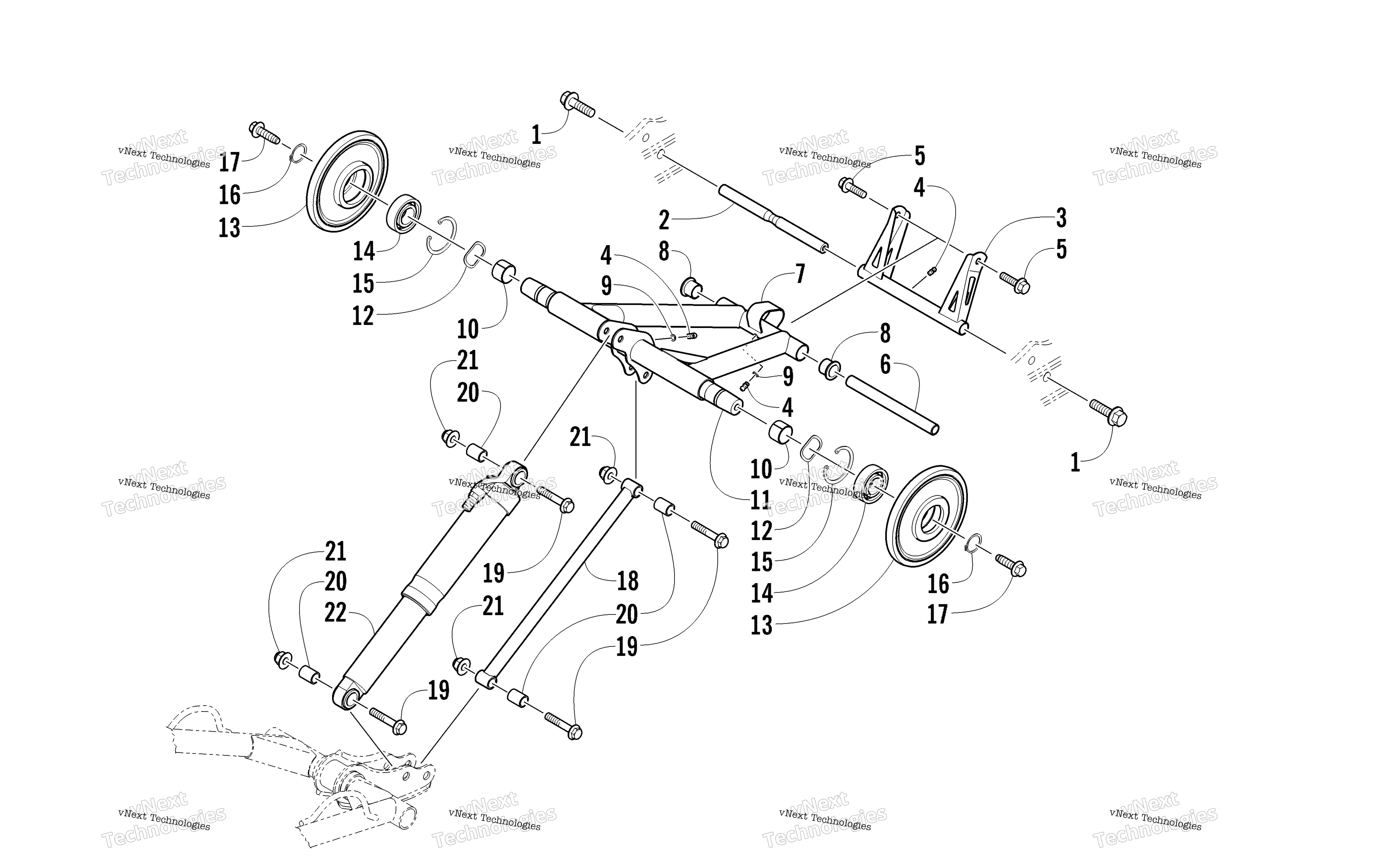

Схема задней части Suspension Rear Arm Assembly для XF 1100 TURBO SNO PRO LTD WHITE (S2012XFNLEUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт Arctic Cat art. 8408-826
По запросу
2
Axle art. 3604-673
По запросу
3
Arm, Rear White (inc. one No. 4) art. 2704-132
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Болт Arctic Cat art. 8408-031
от 368 ₽
6
Axle art. 3604-638
По запросу
7
Arm, Idler White (inc. two No. 4 and 8-10) art. 2704-128
По запросу
8
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
9
WASHER- GREASE FITTING art. 1623-011
По запросу
10
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
11
Axle, Inner Carriage art. 3604-636
По запросу
12
Washer, Wave art. 1623-692
По запросу
13
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
14
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
15
Ring, Retaining art. 0123-798
По запросу
16
Ring, Retaining art. 1623-690
По запросу
17
Screw, Cap art. 1623-836
По запросу
18
Link, Rear Shock White art. 2704-137
По запросу
19
Screw, Cap art. 8408-045
По запросу
20
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
21
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
22
Complete Shock Absorber art. 2704-175
По запросу
Другие схемы модели
Задняя часть Suspension Rear Arm Assembly
