модель 2013 года
- Модель F570
- Код модели F570 GREEN (S2013F5DFCUSG)

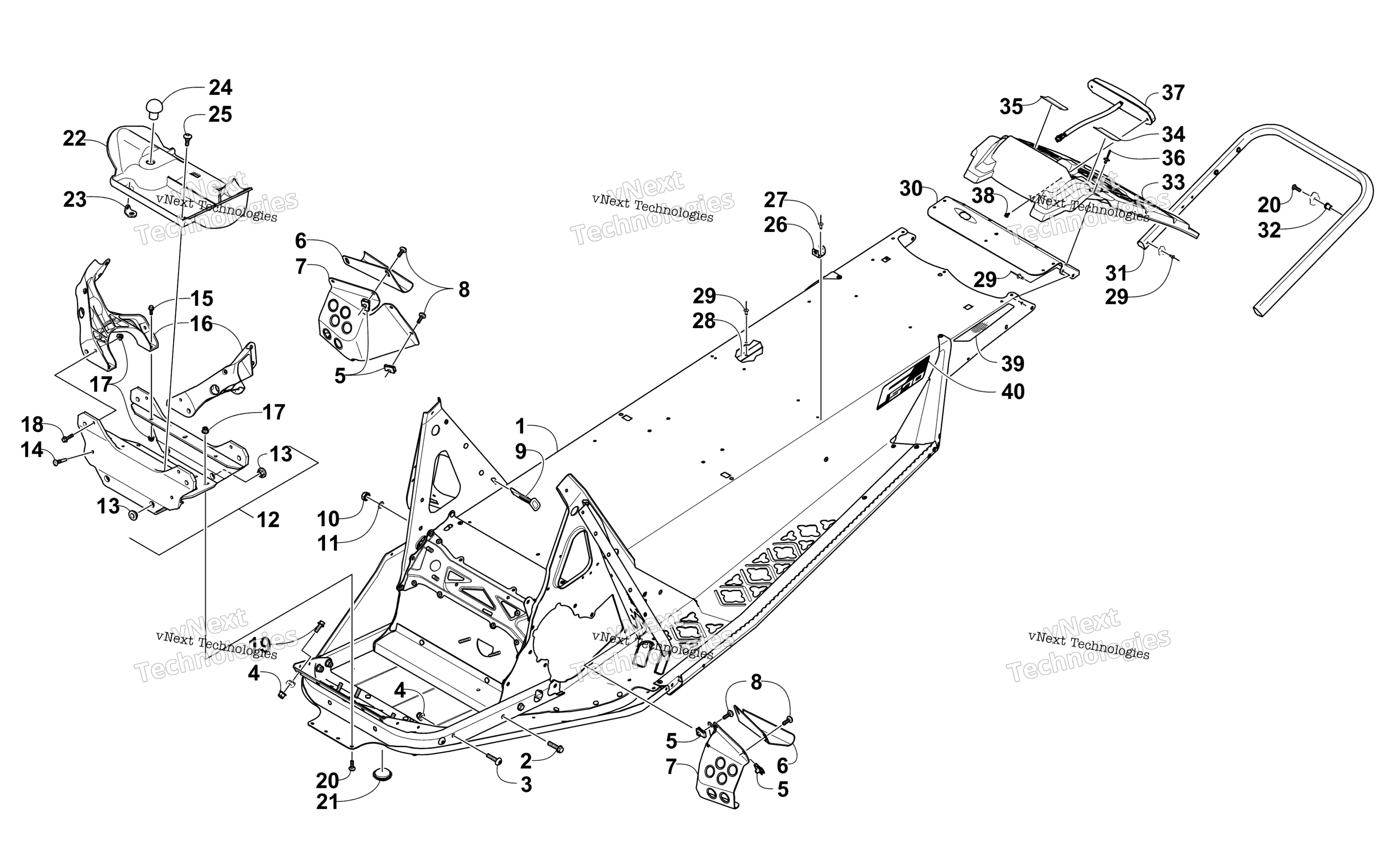

Схема Chassis, задний Bumper, и Snowflap узла для F570 GREEN (S2013F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-3 and four No. 4) art. 1707-279
По запросу
2
Screw, Cap art. 1623-428
По запросу
3
Screw, Cap art. 8476-835
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Клипса Arctic Cat art. 0423-577
от 168 ₽
6
Bracket, Toe Hook - Right art. 3606-920
По запросу
6
Bracket, Toe Hook - Left art. 3606-921
По запросу
7
Shield, Toe - Right art. 3606-710
По запросу
7
Shield, Toe - Left art. 3606-711
По запросу
8
Screw, Machine art. 8471-616
По запросу
9
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
9
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
10
Nut art. 0623-038
от 110 ₽
11
Washer, Lock art. 8053-212
По запросу
12
Bracket, Front Suspension Mounting - w/Bushings (inc. 13-14) art. 1707-340
По запросу
13
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
14
Bolt, Ribbed art. 1623-443
По запросу
15
Болт Arctic Cat art. 8408-620
от 190 ₽
16
Frame, Mounting - Shock - Left art. 0607-807
По запросу
16
Frame, Mounting - Shock - Right art. 0607-806
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Болт Arctic Cat art. 8408-625
от 116 ₽
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
Болт Arctic Cat art. 8476-620
По запросу
21
Пробка Arctic Cat art. 1623-625
от 221 ₽
22
Close-Off, Front End art. 5606-318
По запросу
23
Bracket, Retaining art. 4606-770
По запросу
24
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
25
Винт Arctic Cat art. 0423-557
от 110 ₽
26
Bracket, Seat Retainer art. 6606-028
По запросу
27
Rivet art. 8060-484
По запросу
28
Support, Tunnel - Left art. 6606-057
По запросу
28
Support, Tunnel - Right art. 6606-056
По запросу
29
Заклепка Arctic Cat art. 8060-686
от 116 ₽
30
End Cap, Tunnel art. 5606-701
По запросу
31
Bumper, Rear (inc. 32) art. 4706-664
По запросу
32
Insert art. 0423-391
По запросу
33
SNOWFLAP,SHORT-’09 CF art. 4706-547
По запросу
34
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
35
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
36
Rivet art. 8061-706
По запросу
37
Taillight, LED - Red art. 0609-863
от 7 022 ₽
38
Screw, Self-Tapping art. 0623-301
По запросу
39
Decal, Reflector - Right - Red art. 8611-720
По запросу
39
Decal, Reflector - Left - Red art. 8611-721
По запросу
40
Decal, Tunnel art. 9611-998
По запросу
