модель 2013 года
- Модель F570
- Код модели F570 GREEN (S2013F5DFCUSG)

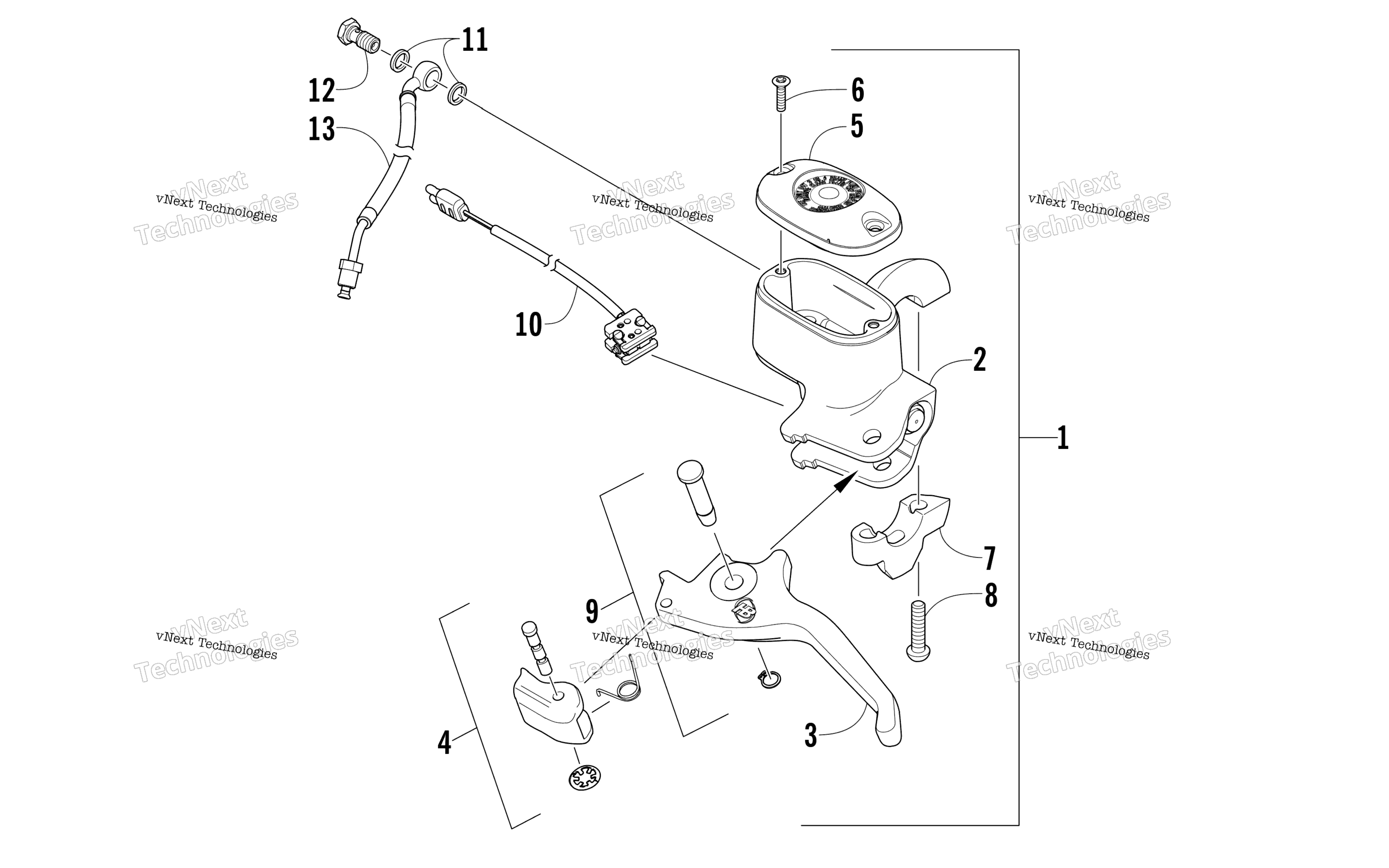

Схема Hydraulic тормоз управление узла для F570 GREEN (S2013F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Тормозная машинка Arctic Cat art. 1602-930
По запросу
2
Master Cylinder - Assembly art. 1602-929
от 1 810 ₽
3
Lever, Brake (inc. 4) art. 1602-931
от 7 311 ₽
Аналог
7 900 ₽
Требуется 1 шт.
4
Lock, Brake Lever - Kit art. 1602-932
от 3 000 ₽
Аналог
3 000 ₽
Требуется 1 шт.
5
Cover, Reservoir art. 1602-933
По запросу
6
Screw, Machine art. 1602-934
По запросу
7
Clamp, Brake art. 1602-935
По запросу
8
Screw, Machine art. 1602-936
По запросу
9
Pin, Brake Lever - Kit art. 1602-937
По запросу
10
Лягушка тормоза Arctic Cat art. 1602-938
от 4 265 ₽
11
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
12
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
13
Brakeline, Hydraulic art. 3602-093
По запросу
