модель 2013 года
- Модель TZ1
- Код модели TZ1 BLACK (S2013TZNTOUSB)

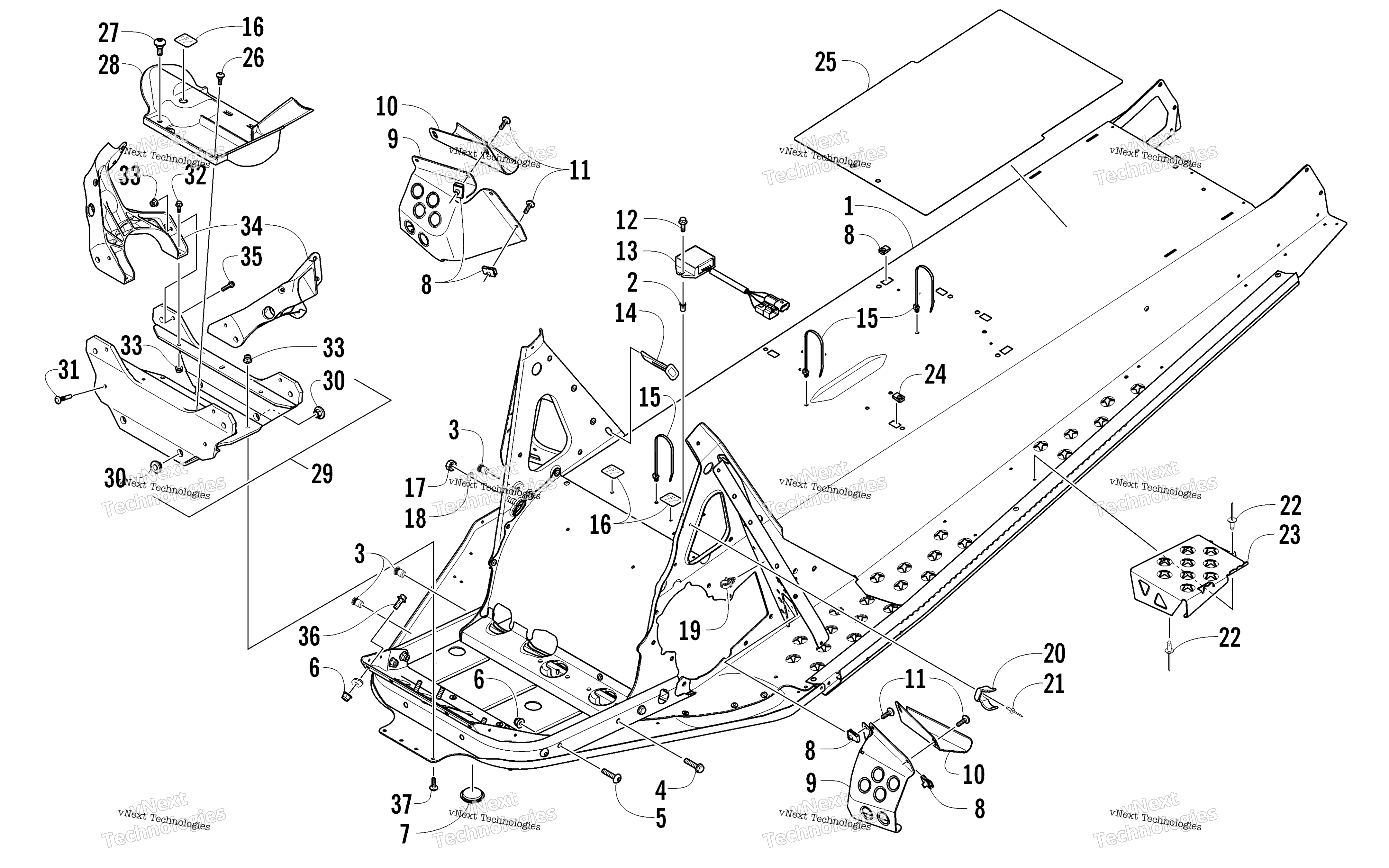

Схема шасси Assembly для TZ1 BLACK (S2013TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-5 and four No. 6) art. 1707-411
По запросу
2
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
3
Insert art. 0423-391
По запросу
4
Screw, Cap art. 1623-428
По запросу
5
Screw, Cap art. 8476-835
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
Пробка Arctic Cat art. 1623-625
от 221 ₽
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
Shield, Toe - Right art. 3606-710
По запросу
9
Shield, Toe - Left art. 3606-711
По запросу
10
Bracket, Toe Hook - Right art. 3606-920
По запросу
10
Bracket, Toe Hook - Left art. 3606-921
По запросу
11
Screw, Machine art. 8471-616
По запросу
12
Screw, Cap art. 8408-516
По запросу
13
Реле регулятор Arctic Cat art. 0630-255
от 10 730 ₽
14
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
14
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
15
Tie, Cable - Push Mount art. 0623-677
По запросу
16
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
17
Nut art. 0623-038
от 110 ₽
18
Washer, Lock art. 8053-212
По запросу
19
Clip, Routing Optional art. 0623-101
По запросу
20
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
21
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
22
Заклепка Arctic Cat art. 8060-686
от 116 ₽
23
Подножка правая Arctic Cat art. 5606-580
от 4 179 ₽
23
Подножка левая Arctic Cat art. 5606-581
от 4 179 ₽
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Mat, Rack art. 5606-152
По запросу
26
Винт Arctic Cat art. 8476-616
По запросу
27
Винт Arctic Cat art. 0423-557
от 110 ₽
28
Close-Off, Front End art. 4606-308
По запросу
29
Bracket, Front Suspension Mounting - w/Bushings (inc. 30-31) art. 1707-340
По запросу
30
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
31
Bolt, Ribbed art. 1623-443
По запросу
32
Болт Arctic Cat art. 8408-620
от 190 ₽
33
Гайка Arctic Cat art. 8427-602
от 116 ₽
34
Frame, Mounting - Shock - Right art. 0607-806
По запросу
34
Frame, Mounting - Shock - Left art. 0607-807
По запросу
35
Болт Arctic Cat art. 8408-625
от 116 ₽
36
Болт Arctic Cat art. 8408-820
от 110 ₽
37
Болт Arctic Cat art. 8476-620
По запросу
