модель 2013 года
- Модель TZ1
- Код модели TZ1 BLACK (S2013TZNTOUSB)

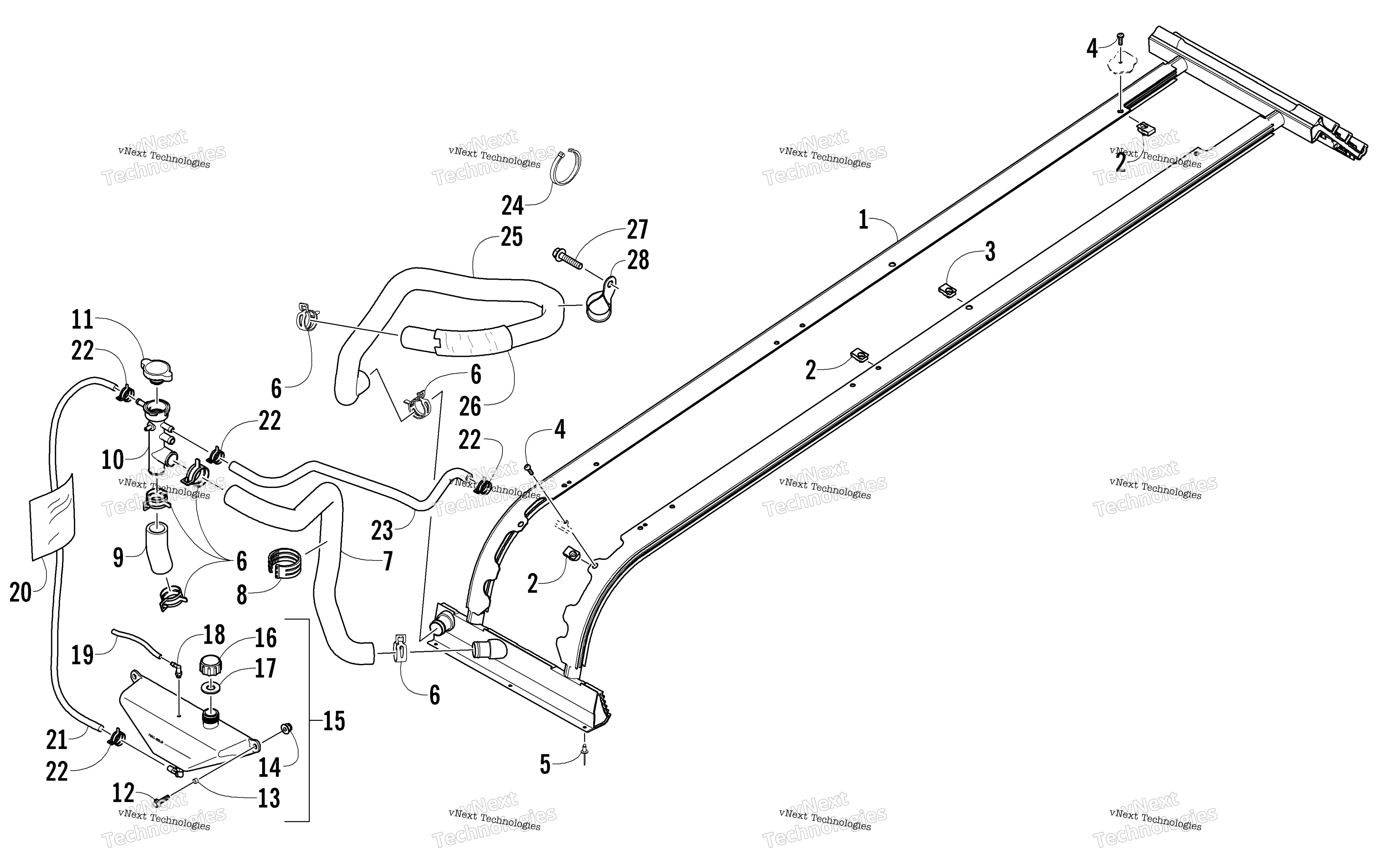

Схема системы охлаждения Assembly для TZ1 BLACK (S2013TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 4706-278
По запросу
2
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
3
Клипса Arctic Cat art. 0423-577
от 168 ₽
4
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Хомут Arctic Cat art. 1623-322
от 788 ₽
7
Hose, Coolant - Heat Exchanger art. 0610-778
По запросу
8
Tie, Cable - Triple art. 0623-540
По запросу
9
Hose, Coolant - Coolant Tank/Engine art. 0610-753
По запросу
10
Neck, Filler art. 1670-998
По запросу
11
Cap art. 2606-284
По запросу
12
Screw, Cap art. 8408-630
По запросу
13
Spacer art. 5606-560
По запросу
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Расширительный бачок Arctic Cat art. 0713-119
По запросу
16
Cap, Coolant Tank art. 0670-035
от 253 ₽
17
Gasket art. 1623-834
По запросу
18
Fitting, Vent art. 2670-132
По запросу
19
Hose, Vent - 25 ft art. 0610-010
По запросу
20
Foil, Protective art. 0619-206
По запросу
21
Hose, Vent - 5 ft art. 0610-935
По запросу
22
Хомут Arctic Cat art. 1623-278
от 263 ₽
23
Hose, Coolant - Bypass art. 0610-783
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
25
Hose, Coolant - Engine/Heat Exchanger art. 0610-638
По запросу
26
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
27
Screw, Cap art. 8408-020
По запросу
28
Bracket, Coolant Hose art. 4606-388
По запросу
