модель 2013 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO LTD WHITE (S2013XFHHCUSW)

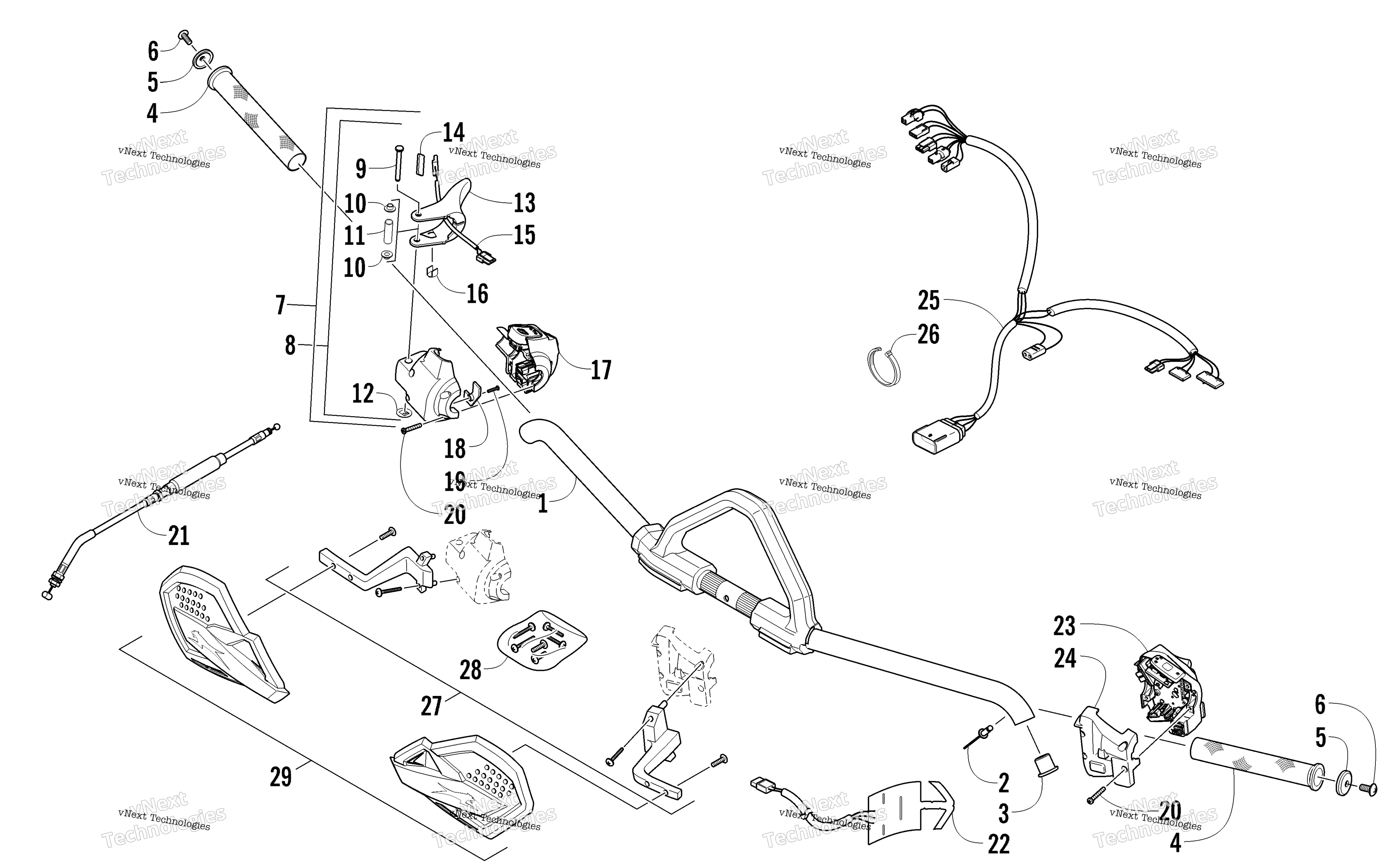

Схема руля And Controls для XF 800 HIGH COUNTRY SNO PRO LTD WHITE (S2013XFHHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 1705-493
По запросу
2
Rivet art. 8060-682
По запросу
3
Insert, Handlebar art. 0605-945
По запросу
4
Рукоятка art. 4606-945
По запросу
5
Washer, Backing art. 1623-754
По запросу
6
Screw, Self-Tapping art. 1623-618
По запросу
7
Control, Throttle - Rear (inc. 8-13) art. 0609-888
По запросу
8
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
12
Nut, Push Included in Kit art. 0123-766
По запросу
13
Lever, Throttle art. 0609-797
По запросу
14
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
15
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
16
Clip, Retaining art. 0609-595
По запросу
17
Блок управления правый Arctic Cat art. 0609-880
По запросу
18
Cover, Connector art. 0609-792
По запросу
19
Screw, Machine art. 0609-793
По запросу
20
Screw, Self-Tapping art. 0609-791
По запросу
21
Трос газа Arctic Cat art. 0687-223
от 1 647 ₽
22
Подогрев руля art. 0609-856
По запросу
22
Подогрев руля art. 0609-857
По запросу
23
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
24
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
25
Harness, Handlebar art. 1686-636
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
26
Tie, Cable - 4 in. art. 0123-811
По запросу
27
Kit, Handguard Mount (inc. 28) art. 7639-619
По запросу
28
PACKAGE,HARDWARE(5639-763) art. 0641-258
По запросу
29
Kit, Handguard White art. 5639-715
По запросу
