модель 2013 года
- Модель XF 800
- Код модели XF 800 HIGH COUNTRY SNO PRO LTD WHITE (S2013XFHHCUSW)

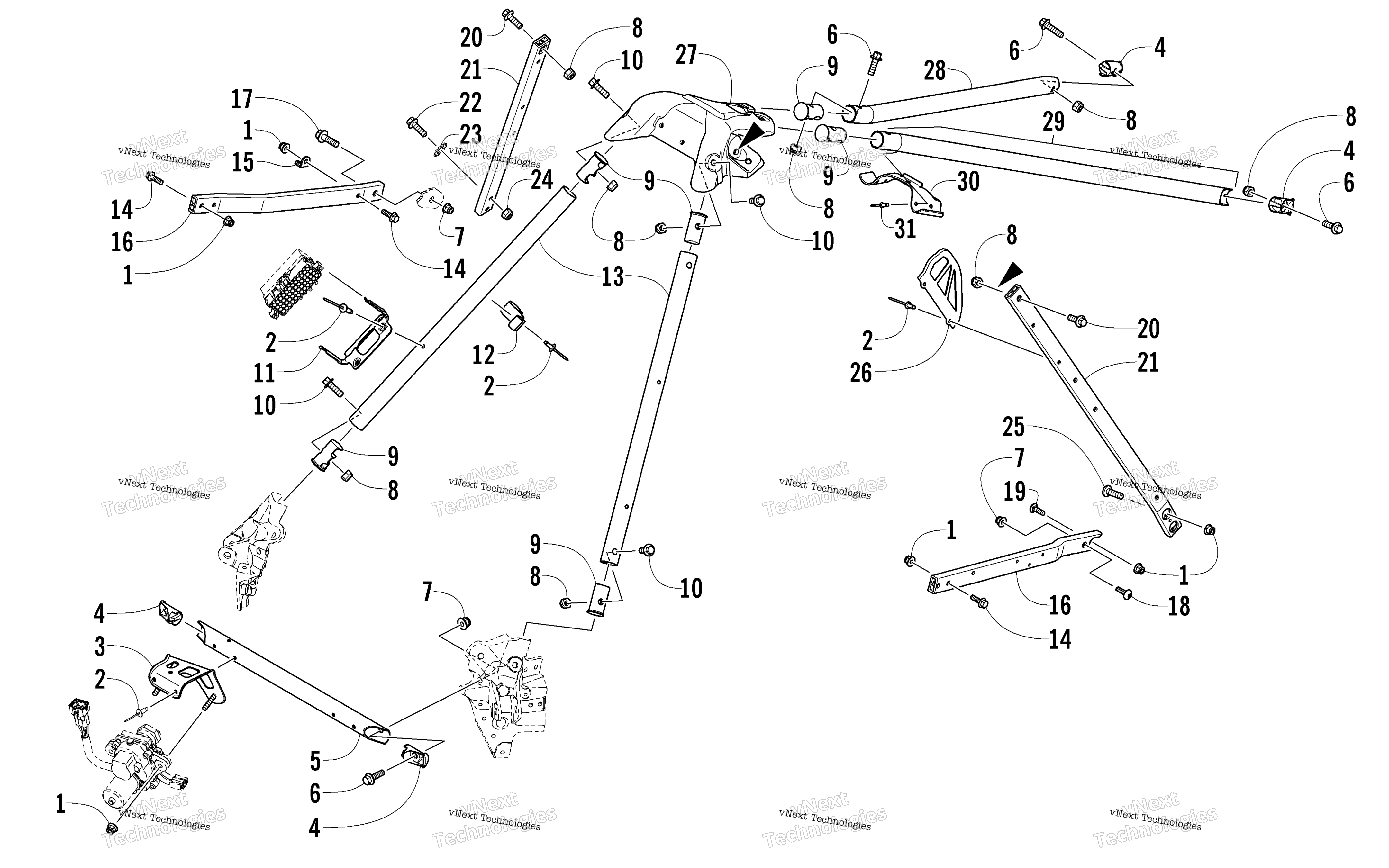

Схема рулевого управления Support Assembly для XF 800 HIGH COUNTRY SNO PRO LTD WHITE (S2013XFHHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Заклепка Arctic Cat art. 8060-686
от 116 ₽
3
Bracket, Mounting - Servomotor art. 4706-845
По запросу
4
Insert art. 1607-002
По запросу
5
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
6
Screw, Cap art. 8408-830
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Nut, Lock art. 8422-802
По запросу
9
Insert art. 1607-747
По запросу
10
Болт Arctic Cat art. 8408-825
По запросу
11
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
12
Clamp, Routing art. 1623-938
По запросу
13
Spar, Front art. 1707-521
По запросу
14
Screw, Cap art. 8408-630
По запросу
15
Tab, Spring art. 2612-707
По запросу
16
Support, Chassis - Left art. 0607-249
По запросу
16
Support, Chassis - Right art. 0607-248
По запросу
17
Screw, Cap art. 8408-885
По запросу
18
Screw, Cap art. 8476-830
По запросу
19
Bolt, Carriage art. 1623-917
По запросу
20
Болт Arctic Cat art. 8408-820
от 110 ₽
21
Support, Side - Rear - Right art. 0607-252
По запросу
21
Support, Side - Rear Left art. 1607-393
По запросу
22
Болт Arctic Cat art. 8408-625
от 116 ₽
23
Washer, Lock art. 8053-212
По запросу
24
Nut art. 8422-602
По запросу
25
Винт Arctic Cat art. 8476-616
По запросу
26
Protector, Wire Harness art. 0630-290
По запросу
27
Support, Steering art. 1707-571
По запросу
28
Spar, Rear - Right - Black art. 1707-566
По запросу
29
Bracket, Hold-Down - Seat Base - Assembly (inc. 30-31) art. 5706-225
По запросу
30
Bracket, Hold-Down - Seat-Base art. 6706-034
По запросу
31
Rivet art. 8060-484
По запросу
