модель 2013 года
- Модель XF 800
- Код модели XF 800 LXR BLACK (S2013XFHLXUSB)

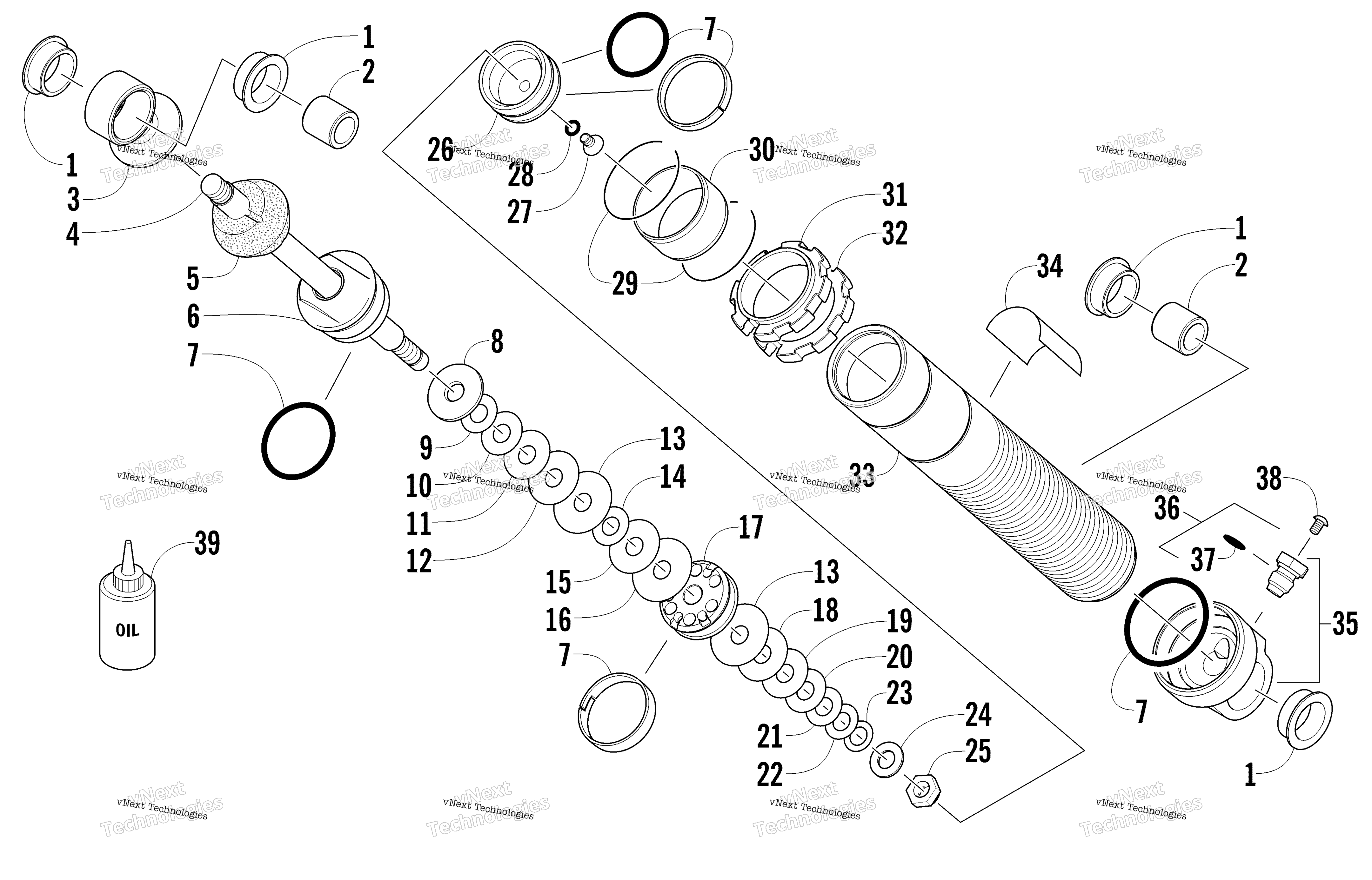

Схема задней части Suspension Rear Arm Shock Absorber для XF 800 LXR BLACK (S2013XFHLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber art. 2704-173
По запросу
1
Bushing art. 1604-222
По запросу
2
Sleeve art. 2604-223
По запросу
3
EYELET,SHOCK-FR SUSP(FOX ONLY) art. 0603-910
По запросу
4
Rod, Shock art. 2603-840
По запросу
5
Bumper, Shock art. 2603-459
По запросу
6
Bearing - Assembly art. 2604-812
По запросу
7
Kit, Seal/Rebuild art. 2604-815
По запросу
8
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
9
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
10
Valve, 0.900 x 0.008 in. art. 0603-337
По запросу
11
Valve, 1.000 x 0.008 in. art. 0603-340
По запросу
12
Valve, 1.100 x 0.006 (3/8 ID) art. 0603-342
По запросу
13
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
14
Valve, .800X.008 (3/8ID) art. 0603-334
По запросу
15
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
16
Valve, 1.300 x 0.008 in. art. 0603-349
По запросу
17
Piston, 0.070 in. - Orifice art. 2603-810
По запросу
18
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
19
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
20
Valve, 0.900 x 0.012 in. art. 0603-880
По запросу
21
Valve, 0.800 x 0.012 in. art. 0603-879
По запросу
22
Valve, 0.700 x 0.012 in. art. 0603-878
По запросу
23
Valve, 0.550 x 0.020 in. art. 2603-902
По запросу
24
Washer, Backup art. 0603-389
По запросу
25
Nut, Cap - Fox Shock art. 0603-301
По запросу
26
Piston, Floating Assy art. 2604-816
По запросу
27
Screw, Machine - w/O-Ring (inc. 28) art. 1604-316
По запросу
28
O-Ring (FOX only) art. 1604-425
По запросу
29
Retainer art. 2603-245
По запросу
30
Sleeve, Wear art. 2603-246
По запросу
31
Nut, Adjuster art. 2604-840
По запросу
32
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
33
Body, Shock art. 3604-595
По запросу
34
Decal, Shock art. 2604-897
По запросу
35
End Cap, Shock - Assembly (inc. 36-37) art. 2604-817
По запросу
36
Valve, Pressure - Assembly (inc. 37) art. 0703-341
По запросу
37
O-Ring art. 1604-318
По запросу
38
Screw, Valve art. 0624-097
По запросу
39
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
Другие схемы модели
Задняя часть Suspension Rear Arm Shock Absorber
