модель 2013 года
- Модель XF 800
- Код модели XF 800 LXR BLACK (S2013XFHLXUSB)

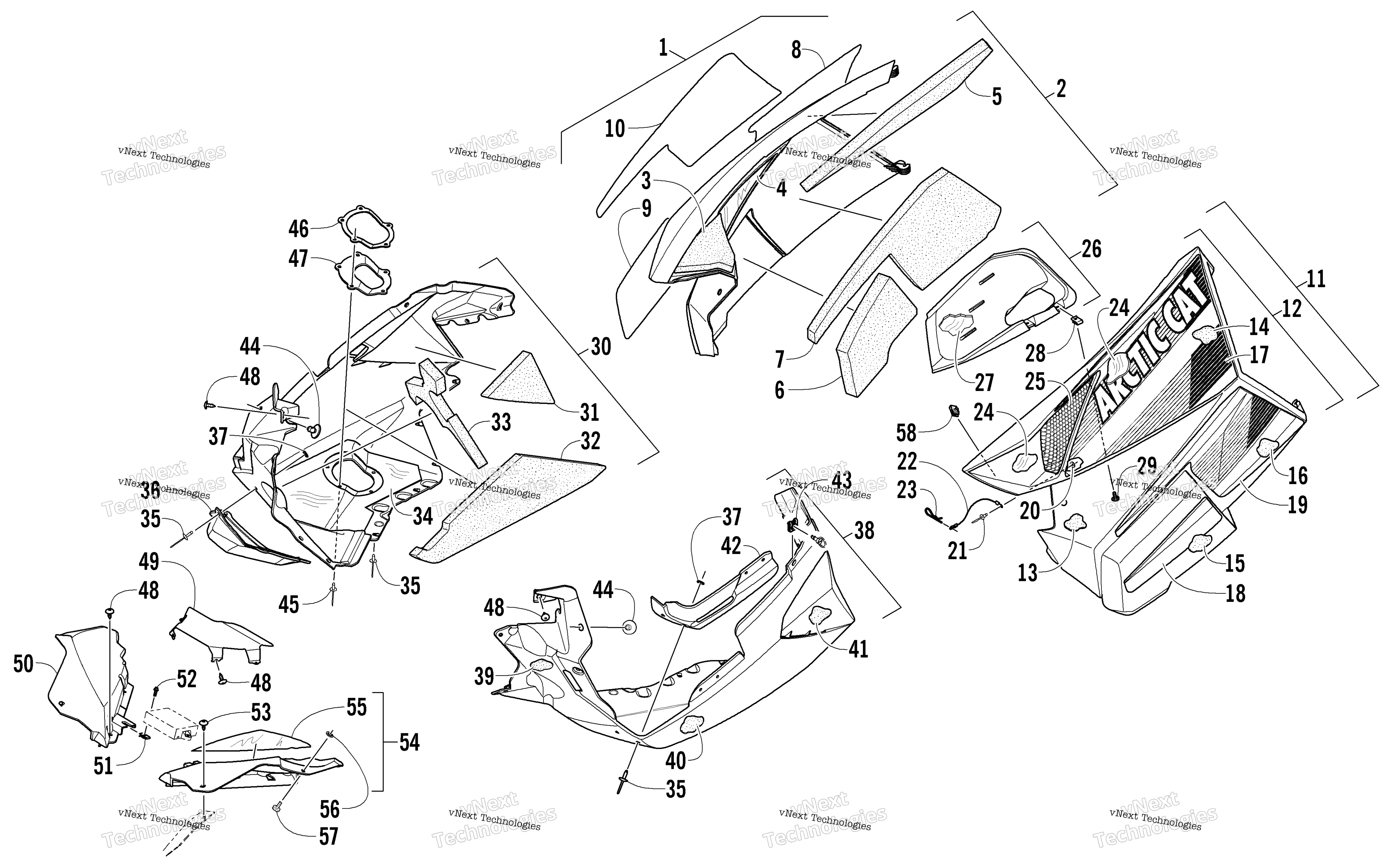

Схема Skid Plate и Side панель узла для XF 800 LXR BLACK (S2013XFHLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Black (inc. 2-10) art. 3718-470
По запросу
2
Panel, Side - Right w/Foam - Black (inc. 3-7) art. 3718-180
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper - Right art. 9611-970
По запросу
9
Decal, Side Panel - Lower Front - Right art. 9611-990
По запросу
10
Decal, Side Panel - Lower Rear - Right art. 9611-976
По запросу
11
Panel, Side - Left - w/Decals - Black (inc. 12-19) art. 3718-471
По запросу
12
Panel, Side - Left - w/o Decals - Black (inc. 13-16) art. 3718-791
По запросу
13
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
16
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
17
Decal, Side Panel - Upper - Left art. 9611-971
По запросу
18
Decal, Side Panel - Lower Front - Left art. 9611-991
По запросу
19
Decal, Side Panel - Lower Rear - Left art. 9611-977
По запросу
20
Washer art. 8050-127
По запросу
21
Rivet art. 8060-486
По запросу
22
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
23
Clip, Hairpin art. 0605-283
По запросу
24
Foil, Protective art. 0619-206
По запросу
25
Screen, Intake art. 5706-531
По запросу
26
Duct, Air - Clutch W/Foil (inc. 27) art. 1702-279
По запросу
27
Foil, Protective art. 6606-462
По запросу
28
Clip, U-Nut art. 1623-030
По запросу
29
Винт Arctic Cat art. 2623-164
от 368 ₽
30
Plate, Skid - w/o Decals - Right - Black (inc. 31-37) art. 3718-422
По запросу
31
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
32
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
33
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
34
Foil, Protective art. 3612-325
По запросу
35
Заклепка Arctic Cat art. 8061-708
от 168 ₽
36
Deflector, Heat art. 2612-754
По запросу
37
Washer art. 0123-802
от 110 ₽
38
Plate, Skid - Left w/Foam - Black (inc. 39-42) art. 3718-789
По запросу
39
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
40
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
41
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
42
Panel, Reinforcement art. 6606-613
По запросу
43
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
44
Pin, Retaining art. 6606-592
По запросу
45
Rivet art. 8061-710
По запросу
46
Plate, Exhaust Outlet art. 2612-796
По запросу
47
Seal, Exhaust Outlet art. 2612-795
По запросу
48
Винт-саморез Arctic Cat art. 1623-129
По запросу
49
Shield, Heat - EMC art. 0632-003
По запросу
50
Fascia, Front - Right - Black art. 6606-342
По запросу
51
Clip, U-Nut art. 0423-031
По запросу
52
Болт Arctic Cat art. 8408-620
от 190 ₽
53
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
54
Fascia, Front - Left - Black (inc. 55) art. 3718-303
По запросу
55
Foil, Protective art. 6606-405
По запросу
56
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
57
Screw, Thumb art. 1623-999
По запросу
58
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
