модель 2014 года
- Модель 500 Sno Pro
- Код модели SNO PRO 500 GREEN (S2014ACCPRUSG)

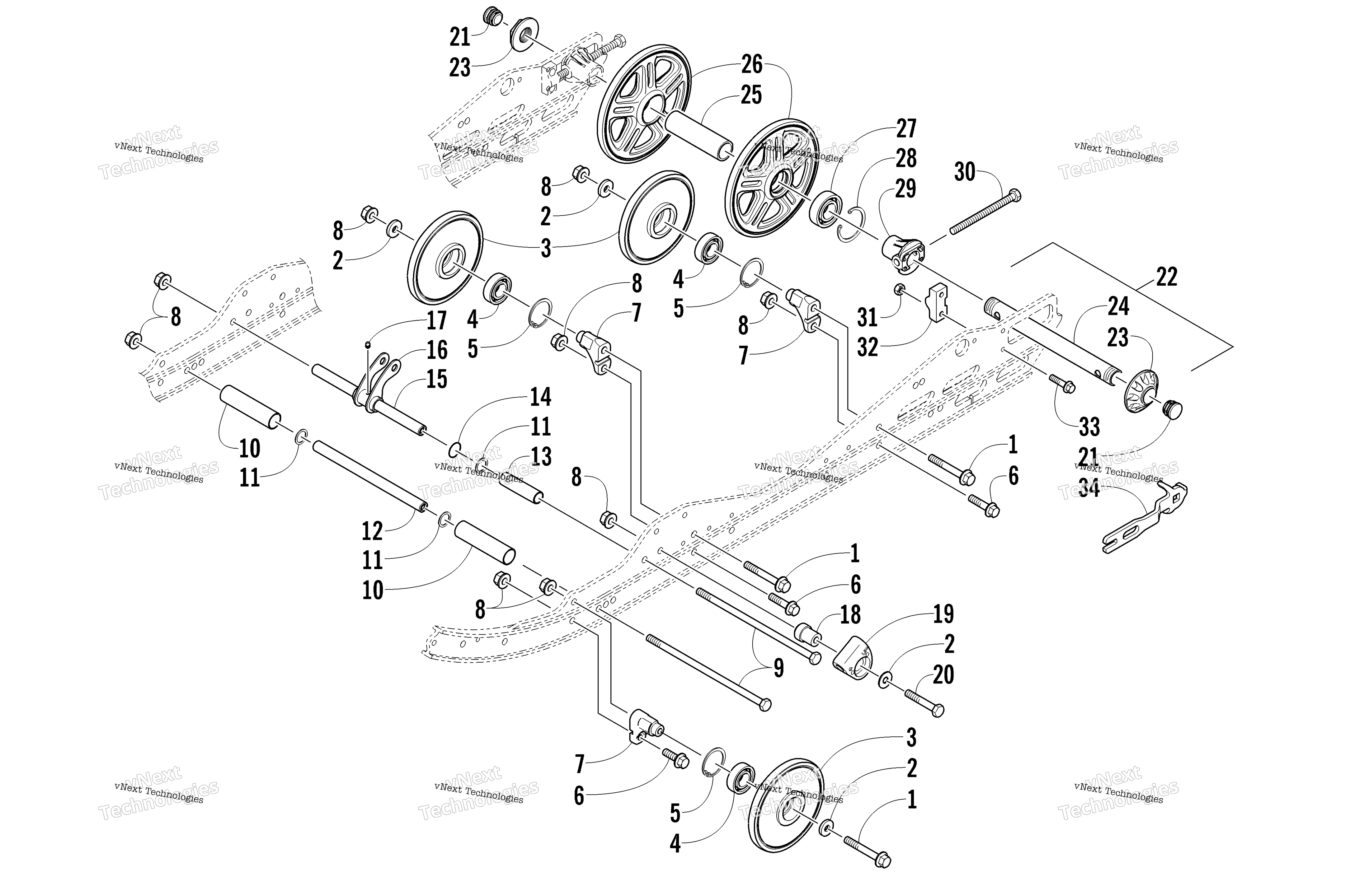

Схема Idler колесо узла для SNO PRO 500 GREEN (S2014ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт Arctic Cat art. 8020-232
от 1 292 ₽
2
Washer art. 8050-282
По запросу
3
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8020-224
По запросу
7
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Screw, Cap art. 1623-037
По запросу
10
Spacer art. 3604-614
По запросу
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
13
Spacer art. 3604-581
По запросу
14
O-Ring art. 2604-698
По запросу
15
Axle art. 3604-080
По запросу
16
Pivot, Shock (inc. 17) art. 1704-929
По запросу
17
Fitting, Grease art. 9916-963
По запросу
18
Block, Slide art. 2604-600
По запросу
19
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
20
Screw, Cap art. 8002-227
По запросу
21
Заглушка Arctic Cat art. 3606-799
от 258 ₽
22
Axle, Rear - w/Nut - Assembly - Left (inc. 23-24) art. 1704-891
По запросу
23
Nut, Axle art. 2604-914
По запросу
25
Spacer art. 2604-115
По запросу
26
Wheel, Idler (inc. 27-28) art. 3604-185
По запросу
27
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
28
Ring, Retaining art. 1623-622
По запросу
29
Bushing, Adjuster art. 4604-087
По запросу
30
Screw, Cap art. 0124-310
По запросу
31
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
32
Adjuster, Track art. 1704-379
По запросу
33
Screw, Cap art. 1623-539
По запросу
34
Tool, Axle Nut art. 0644-558
По запросу
