модель 2014 года
- Модель 500 Sno Pro
- Код модели SNO PRO 500 GREEN (S2014ACCPRUSG)

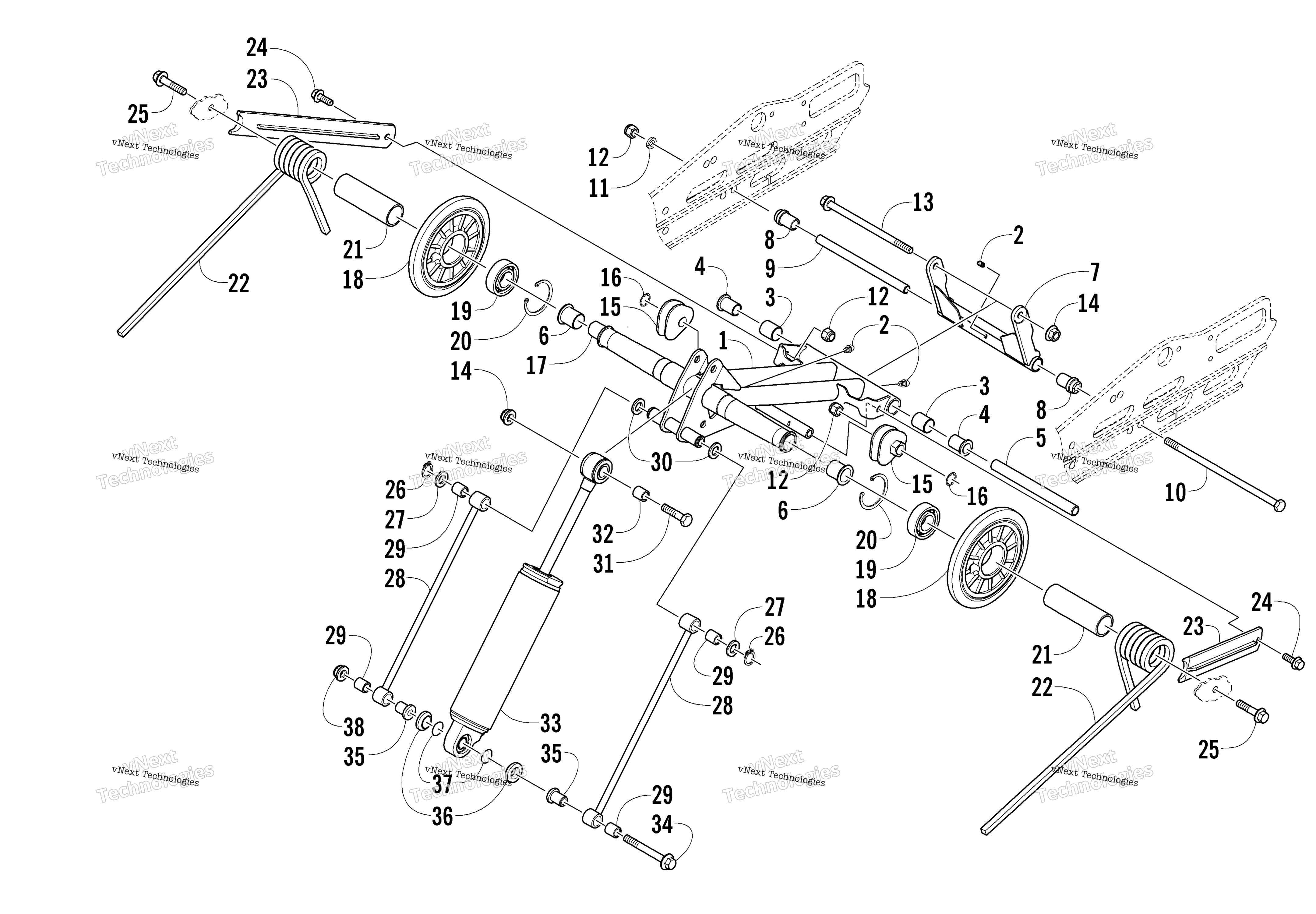

Схема задней части Suspension Rear Arm Assembly для SNO PRO 500 GREEN (S2014ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler (inc. two No. 2 and 3-6) art. 1704-918
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Bearing art. 2603-481
По запросу
4
Bushing, Flared art. 3604-222
По запросу
5
Axle art. 3604-226
По запросу
6
Bearing art. 3604-223
По запросу
7
Arm, Rear (inc. one No. 2) art. 1704-368
По запросу
8
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
9
Tube, Axle art. 2604-665
По запросу
10
Screw, Cap art. 1623-037
По запросу
11
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
12
Гайка art. 8040-486
По запросу
13
Screw, Cap art. 1623-674
По запросу
14
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
15
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
16
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
17
Axle, Inner Carriage art. 3604-388
По запросу
18
Wheel, Idler (inc. 19-20) art. 3604-616
По запросу
19
Bearing art. 3604-257
от 500 ₽
20
Ring, Retaining art. 3604-256
По запросу
21
Sleeve, Spring art. 3604-414
По запросу
22
Spring, Suspension - Right art. 1704-382
По запросу
22
Spring, Suspension - Left art. 1704-383
По запросу
23
Brace, Support art. 3604-408
По запросу
24
Болт Arctic Cat art. 8020-222
от 221 ₽
25
Screw, Cap art. 1623-903
По запросу
26
Snap Ring EXTL-5/8 DIA art. 0623-237
По запросу
27
Washer art. 1623-389
По запросу
28
Link, Rear Shock (inc. 29) art. 1704-377
По запросу
29
Втулка Arctic Cat art. 0603-083
По запросу
30
Washer, Urethane art. 1623-384
По запросу
31
Screw, Cap art. 8020-226
По запросу
32
Sleeve art. 1604-139
По запросу
33
Complete Shock Absorber art. 2704-040
По запросу
34
Screw, Cap art. 8026-414
По запросу
35
Axle, Link - Flanged art. 3604-209
По запросу
36
Spacer art. 3604-210
По запросу
37
O-Ring art. 2604-698
По запросу
38
Nut, Lock art. 8047-610
По запросу
