модель 2014 года
- Модель M 6000
- Код модели M 6000 SNO PRO 153 GREEN (S2014M6DSPUSG)

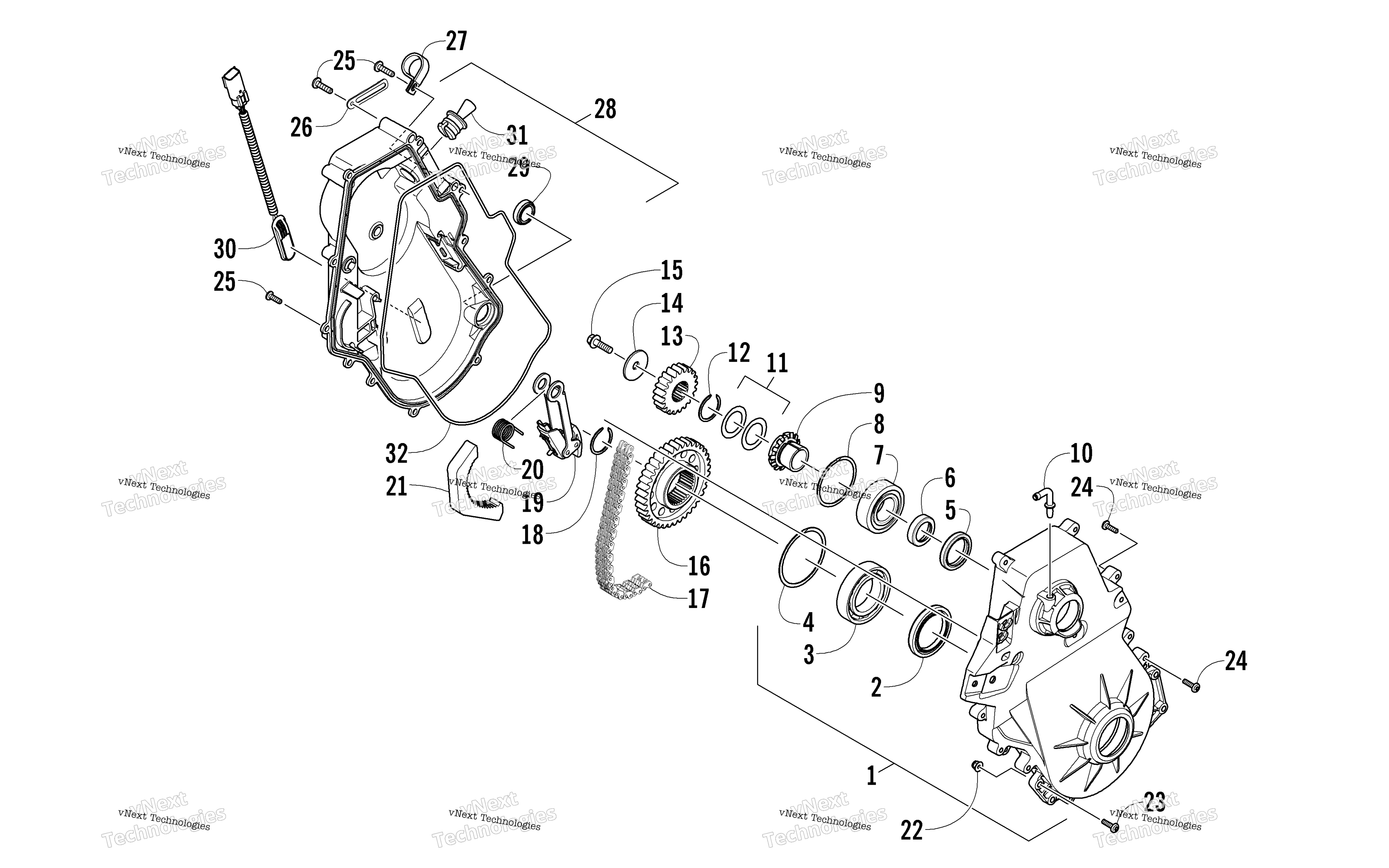

Схема цепь картер узла для M 6000 SNO PRO 153 GREEN (S2014M6DSPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус КПП Arctic Cat art. 1702-477
По запросу
2
Сальник Arctic Cat art. 2602-172
По запросу
3
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
4
Ring, Retaining art. 2602-280
По запросу
5
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
6
Spacer art. 2602-368
По запросу
7
Подшипник КПП Yamaha art. 2602-205
от 1 561 ₽
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
8
Ring, Retaining art. 2602-236
По запросу
9
Адаптер подшипника КПП Arctic Cat art. 2602-290
По запросу
10
Fitting, Elbow art. 2602-641
По запросу
11
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
11
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
12
Стопорное кольцо КПП Arctic Cat art. 2602-239
По запросу
13
Шестерня 19 зубьев наружных, 13 внутренних Arctic Cat art. 2602-582
По запросу
14
Washer, Spring art. 1623-038
По запросу
15
Винт Arctic Cat art. 8408-826
По запросу
16
Шестерня 50 зубьев наружных, 13 - внутренних Arctic Cat art. 2602-620
По запросу
17
Цепь КПП Arctic Cat art. 2602-370
По запросу
18
Ring, Retaining art. 2602-473
По запросу
19
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
20
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
21
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
22
Гайка Arctic Cat art. 8427-602
от 116 ₽
23
Screw, Machine art. 8476-630
По запросу
24
Screw, Machine art. 8468-622
По запросу
25
Screw, Machine art. 8468-626
По запросу
26
Зажим Arctic Cat art. 1623-984
По запросу
27
Clamp art. 1623-722
По запросу
28
Cover, Chain Case (inc. 29-30) art. 1702-497
По запросу
29
Glass, Sight art. 2602-232
По запросу
30
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
31
Plug, Fill art. 2602-440
По запросу
32
Прокладка КПП Arctic Cat art. 3602-079
По запросу
