модель 2014 года
- Модель M 6000
- Код модели M 6000 SNO PRO 153 GREEN (S2014M6DSPUSG)

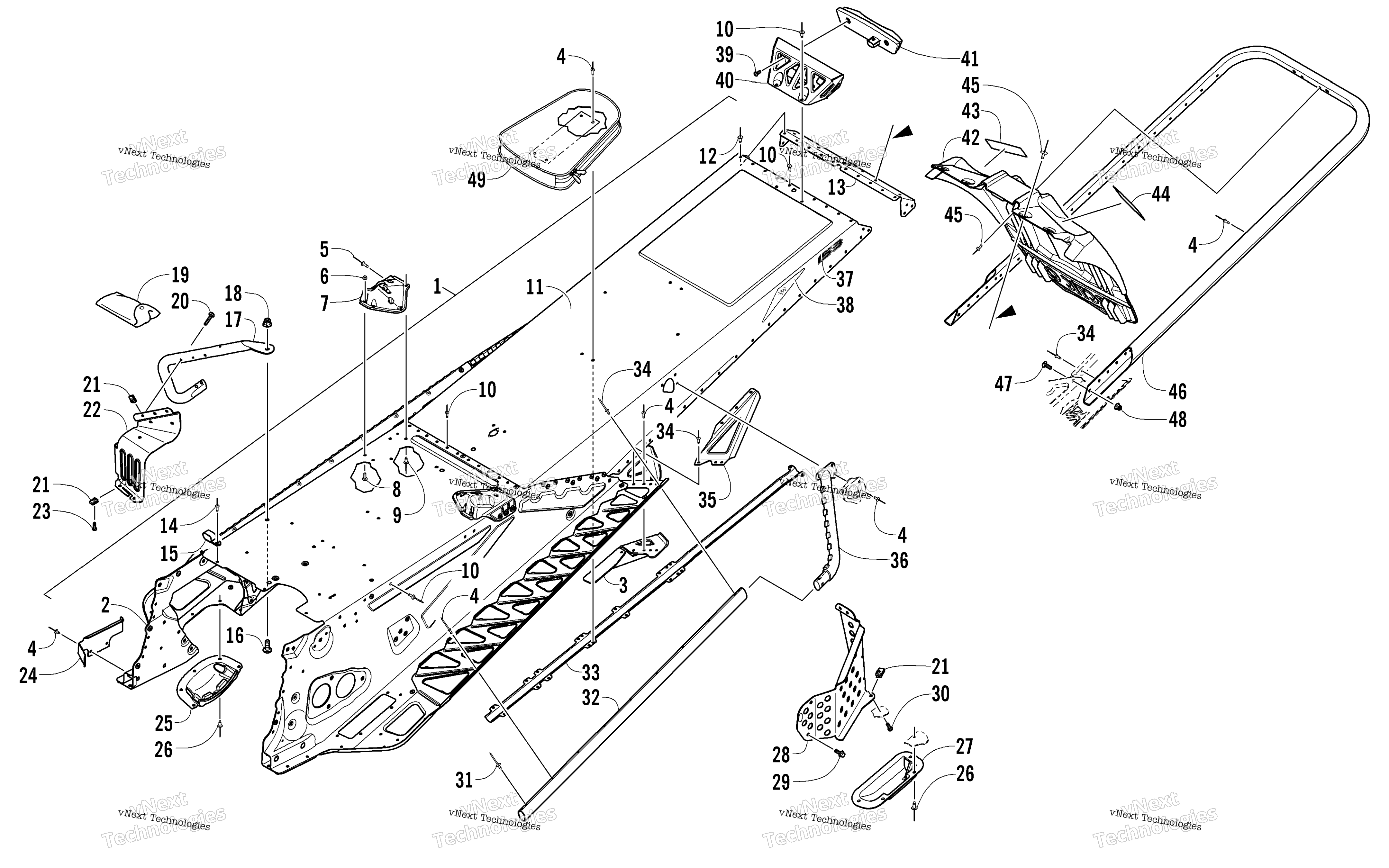

Схема Tunnel, задний Bumper, и Snowflap узла для M 6000 SNO PRO 153 GREEN (S2014M6DSPUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Green art. 1707-969
По запросу
1
Tunnel Assembly - Green (inc. 2-13) art. 2707-351
По запросу
2
Tunnel, Front - Assembly - Green (inc. 3-4) art. 2707-345
По запросу
3
Bracket, Mounting - Suspension - Left - Green art. 2707-343
По запросу
3
Bracket, Mounting - Suspension - Right - Green art. 2707-342
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right Green art. 2707-340
По запросу
7
Bracket, Mounting - Rear Spar - Left Green art. 2707-341
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet art. 8060-682
По запросу
11
Tunnel, Rear - Green art. 2707-348
По запросу
12
Rivet art. 8060-484
По запросу
13
End Cap, Tunnel - Green art. 2707-315
По запросу
14
Rivet art. 8061-686
По запросу
15
Clamp, Routing art. 1623-762
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
Support, Footrest - Right art. 1707-454
По запросу
17
Support, Footrest - Left art. 1707-455
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Kit, Tool art. 0744-081
По запросу
20
Screw, Machine art. 8468-535
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Footrest - Right - Green art. 2707-004
По запросу
22
Footrest - Left - Green art. 2707-005
По запросу
23
Screw, Machine art. 8470-516
По запросу
24
Bracket, Routing - Oil Line art. 0608-705
По запросу
25
Protector, Chain Case art. 1607-109
По запросу
26
Заклепка Arctic Cat art. 8061-708
от 168 ₽
27
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
28
Shield, Brake Disc - Green art. 2707-042
По запросу
29
Screw, Cap art. 8408-613
По запросу
30
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
31
Rivet art. 1623-130
По запросу
32
Roll, Tunnel - Green art. 2707-346
По запросу
33
Protector, Harness - Taillight Extension art. 0630-317
По запросу
34
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
35
Gusset, Running Board - Right - Green art. 2707-336
По запросу
35
Gusset, Running Board - Left - Green art. 2707-337
По запросу
36
Gusset, Tunnel Roll - Right - Green art. 2707-338
По запросу
36
Gusset, Tunnel Roll - Left - Green art. 2707-339
По запросу
37
Decal, Tunnel - 153 art. 0621-752
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Screw, Machine art. 8470-512
По запросу
40
Bracket, Mounting - Taillight - Green art. 0730-230
По запросу
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
44
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
45
Rivet art. 8061-706
По запросу
46
Bumper, Rear - Black art. 2707-590
По запросу
47
Болт Arctic Cat art. 8476-620
По запросу
48
Гайка Arctic Cat art. 8427-602
от 116 ₽
49
Bag, Belt art. 6606-615
По запросу
