модель 2014 года
- Модель M 8000
- Код модели M 8000 SNO PRO LTD 153 BLACK-WHITE (S2014M8HPSUSW)

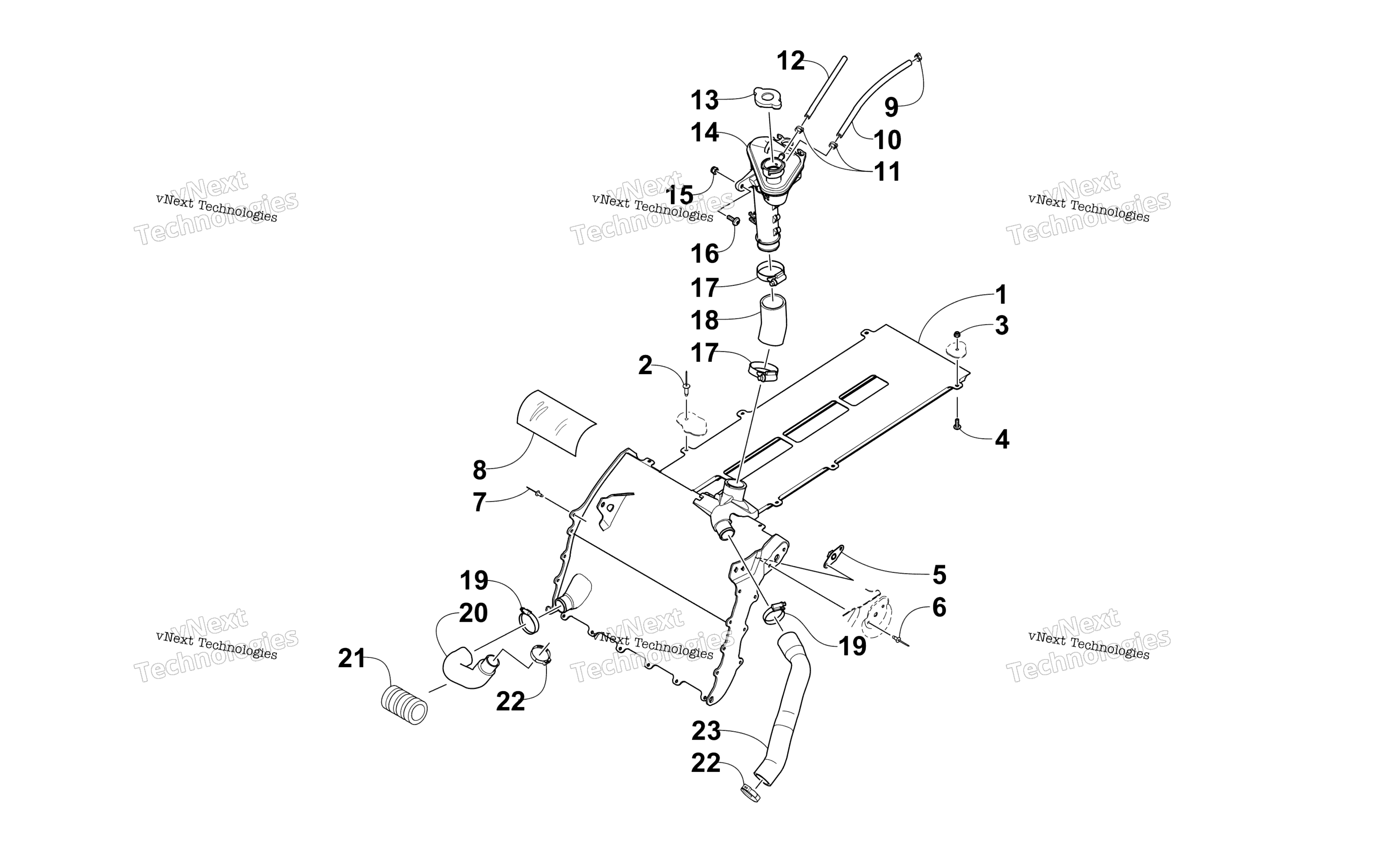

Схема системы охлаждения Assembly для M 8000 SNO PRO LTD 153 BLACK-WHITE (S2014M8HPSUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-110
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Заклепка Arctic Cat art. 8060-686
от 116 ₽
8
Foil, Protective art. 0619-206
По запросу
9
Clamp, Hose art. 1623-619
По запросу
10
Hose - 25 ft art. 0610-538
По запросу
11
Clamp, Hose art. 1623-655
По запросу
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
12
Hose - Green - 100 ft art. 0610-693
По запросу
13
Cap art. 2606-284
По запросу
14
Tank, Coolant art. 0613-135
По запросу
15
Nut art. 8422-602
По запросу
16
Screw, Machine art. 8476-625
от 160 ₽
17
Clamp, Hose art. 0423-317
По запросу
18
Hose, Coolant - Filler Neck/Heat Exchanger art. 0610-936
По запросу
19
Clamp, Hose art. 2623-088
По запросу
20
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
21
Conduit, Flexible - 4 in. art. 0619-619
По запросу
22
Clamp, Hose art. 1623-656
По запросу
23
Патрубок охлаждения Arctic Cat art. 0613-136
По запросу
