модель 2014 года
- Модель M 8000
- Код модели M 8000 SNO PRO LTD 153 BLACK-WHITE (S2014M8HPSUSW)

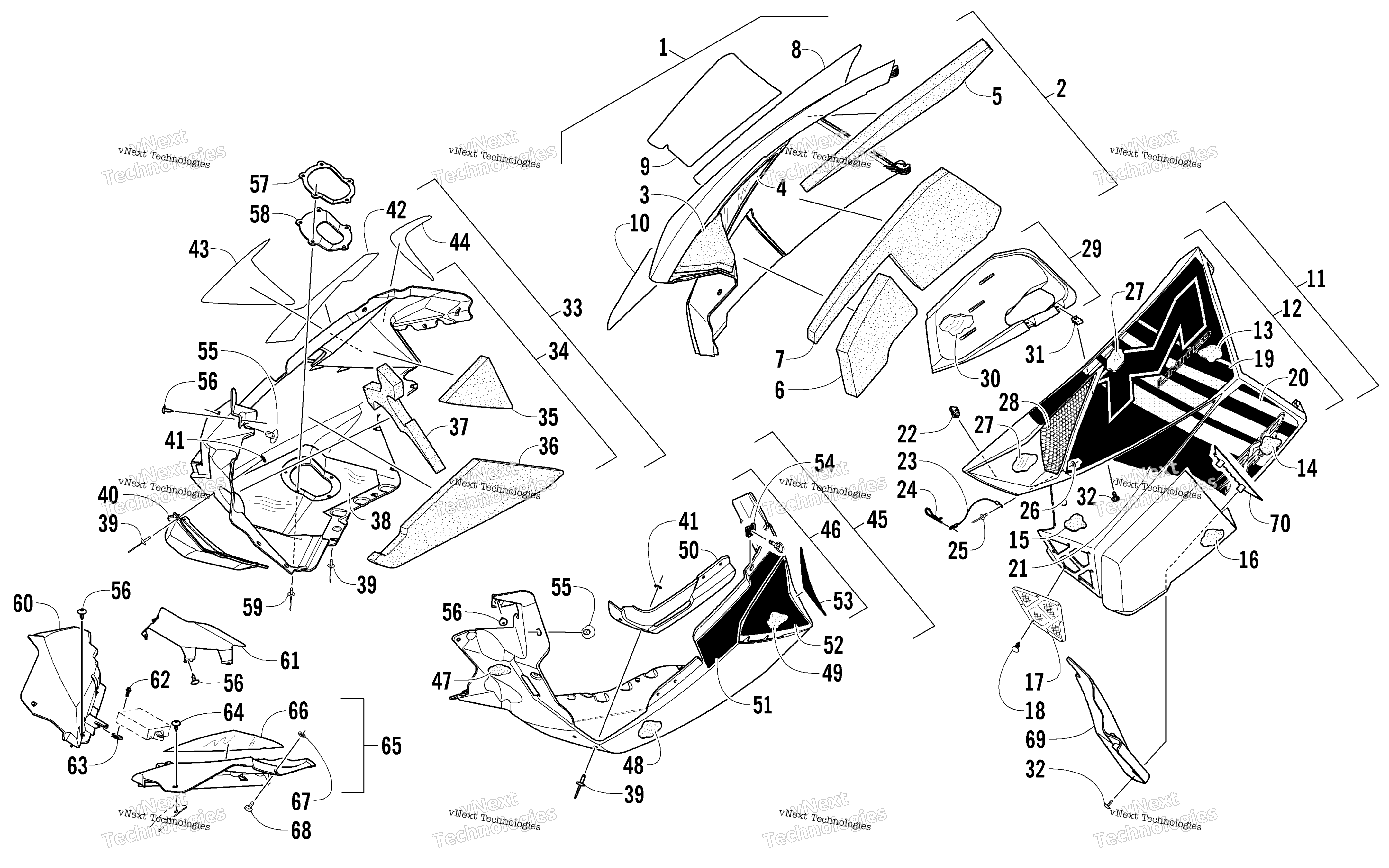

Схема Skid Plate и Side панель узла для M 8000 SNO PRO LTD 153 BLACK-WHITE (S2014M8HPSUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Black (inc. 2-10) art. 4718-034
По запросу
2
Panel, Side - w/o Decals - Right - Black (inc. 3-7) art. 3718-658
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper - Right art. 0621-864
По запросу
9
Decal, Side Panel - Lower - Right art. 0621-874
По запросу
10
Decal, Side Panel - Center - Right art. 0621-872
По запросу
11
Panel, Side - Left - w/Decals - Black (inc. 12-21) art. 4718-035
По запросу
12
Panel, Side - w/o Decals - Left - Black (inc. 13-18) art. 4718-109
По запросу
13
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
14
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
15
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Screen, Vent art. 2602-704
По запросу
18
Clip, Retaining art. 0623-269
По запросу
19
Decal, Side Panel - Upper - Left art. 0621-865
По запросу
20
Decal, Side Panel - Lower - Left art. 0621-875
По запросу
21
Decal, Side Panel - Center - Left art. 0621-873
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
24
Clip, Hairpin art. 0605-283
По запросу
25
Rivet art. 8060-486
По запросу
26
Washer art. 8050-127
По запросу
27
Foil, Protective art. 0619-206
По запросу
28
Screen, Intake art. 5706-531
По запросу
29
Duct, Belt Cooling (inc. 30) art. 1702-369
По запросу
30
Foil, Protective art. 6606-694
По запросу
31
Clip, U-Nut art. 1623-030
По запросу
32
Винт Arctic Cat art. 2623-164
от 368 ₽
33
Plate, Skid - Right - w/Decals - Black (inc. 34-44) art. 4718-032
По запросу
34
Plate, Skid - Right - w/o Decals - Black (inc. 35-41) art. 3718-744
По запросу
35
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
36
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
37
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
38
Foil, Protective art. 3612-325
По запросу
39
Заклепка Arctic Cat art. 8061-708
от 168 ₽
40
Deflector, Heat art. 2612-754
По запросу
41
Washer art. 0123-802
от 110 ₽
42
Decal, Skid Plate - Upper Right art. 0621-876
По запросу
43
Decal, Skid Plate - Lower Right art. 0621-878
По запросу
44
Decal, Skid Plate - Rear Right art. 0621-880
По запросу
45
Plate, Skid - Left - w/Decals - Black (inc. 46-53) art. 3718-745
По запросу
46
Plate, Skid - Left - w/o Decals - Black (inc. 47-50) art. 3718-745
По запросу
47
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
48
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
49
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
50
Panel, Reinforcement art. 6606-613
По запросу
51
Decal, Skid Plate - Upper Left art. 0621-877
По запросу
52
Decal, Skid Plate - Lower Left art. 0621-879
По запросу
53
Decal, Skid Plate - Rear Left art. 0621-881
По запросу
54
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
55
Pin, Retaining art. 6606-592
По запросу
56
Винт-саморез Arctic Cat art. 1623-129
По запросу
57
Plate, Exhaust Outlet art. 2612-796
По запросу
58
Seal, Exhaust Outlet art. 2612-795
По запросу
59
Rivet art. 8061-710
По запросу
60
Fascia, Front - Right - Black art. 6606-342
По запросу
61
Shield, Heat - EMC art. 0632-003
По запросу
62
Болт Arctic Cat art. 8408-620
от 190 ₽
63
Clip, U-Nut art. 0423-031
По запросу
64
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
65
Fascia, Front - Left - Black (inc. 66) art. 3718-303
По запросу
66
Foil, Protective art. 6606-405
По запросу
67
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
68
Screw, Thumb art. 1623-999
По запросу
69
Deflector, Air art. 2602-711
По запросу
70
Retainer, Air Deflector art. 2602-703
По запросу
