модель 2014 года
- Модель M 9000
- Код модели M 9000 153 WHITE-GREEN (S2014M9NE3USG)

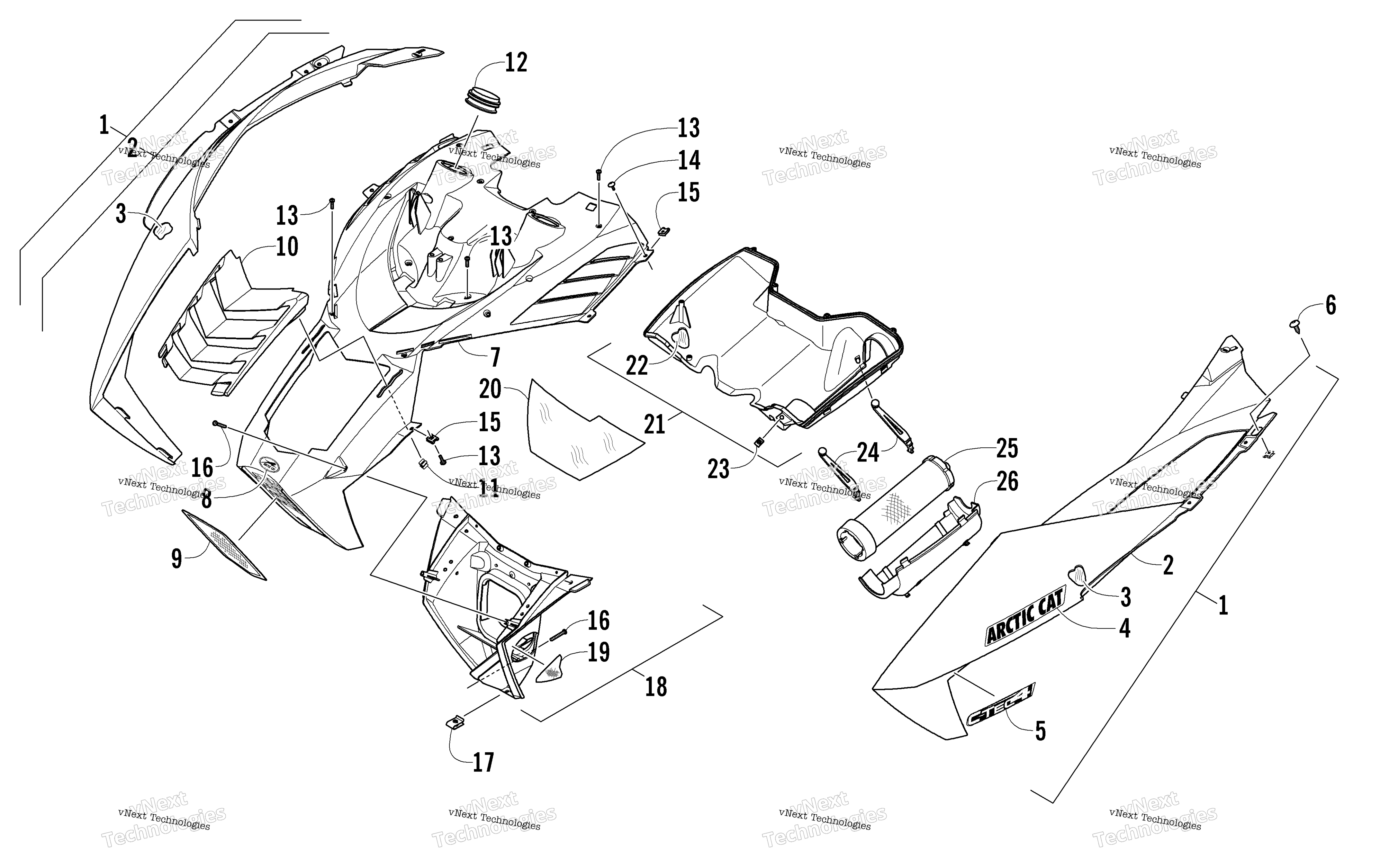

Схема капота And Air Intake Assembly для M 9000 153 WHITE-GREEN (S2014M9NE3USG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - White (inc. 2-5) art. 3718-945
По запросу
1
Hood w/Decals - Right - White (inc. 2-5) art. 3718-944
По запросу
2
Hood w/o Decals - Left - White (inc. 3) art. 3718-621
По запросу
2
Hood w/o Decals - Right - White (inc. 3) art. 3718-620
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - "Arctic Cat" art. 0621-732
По запросу
5
Decal, Hood - "C-TEC4" art. 0621-993
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Plenuim, Air Intake - Upper art. 6706-152
По запросу
8
Decal, "Arctic Cat" art. 9611-752
По запросу
9
Screen, Vent art. 0608-696
По запросу
10
Grille, Intercooler art. 6606-388
По запросу
11
Clip, Retaining art. 1623-765
По запросу
12
Seal art. 6606-386
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Винт-саморез Arctic Cat art. 1623-129
По запросу
17
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
18
Plenum, Air Intake - Lower Front - w/Reflector (inc. 19) art. 5706-991
По запросу
19
Decal, Reflector - Amber art. 0621-989
По запросу
20
Foil, Protective art. 6606-421
По запросу
21
Plenum, Intake - Lower Rear (inc. 22) art. 5706-380
По запросу
22
Foil, Protective art. 6606-422
По запросу
23
Clip, U-Nut art. 1623-023
По запросу
24
Strap, Hold Down art. 6606-392
По запросу
25
Фильтр воздушный Arctic Cat art. 2670-265
По запросу
26
Cover, Air Filter art. 6606-365
По запросу
