модель 2014 года
- Модель M 9000
- Код модели M 9000 153 WHITE-GREEN (S2014M9NE3USG)

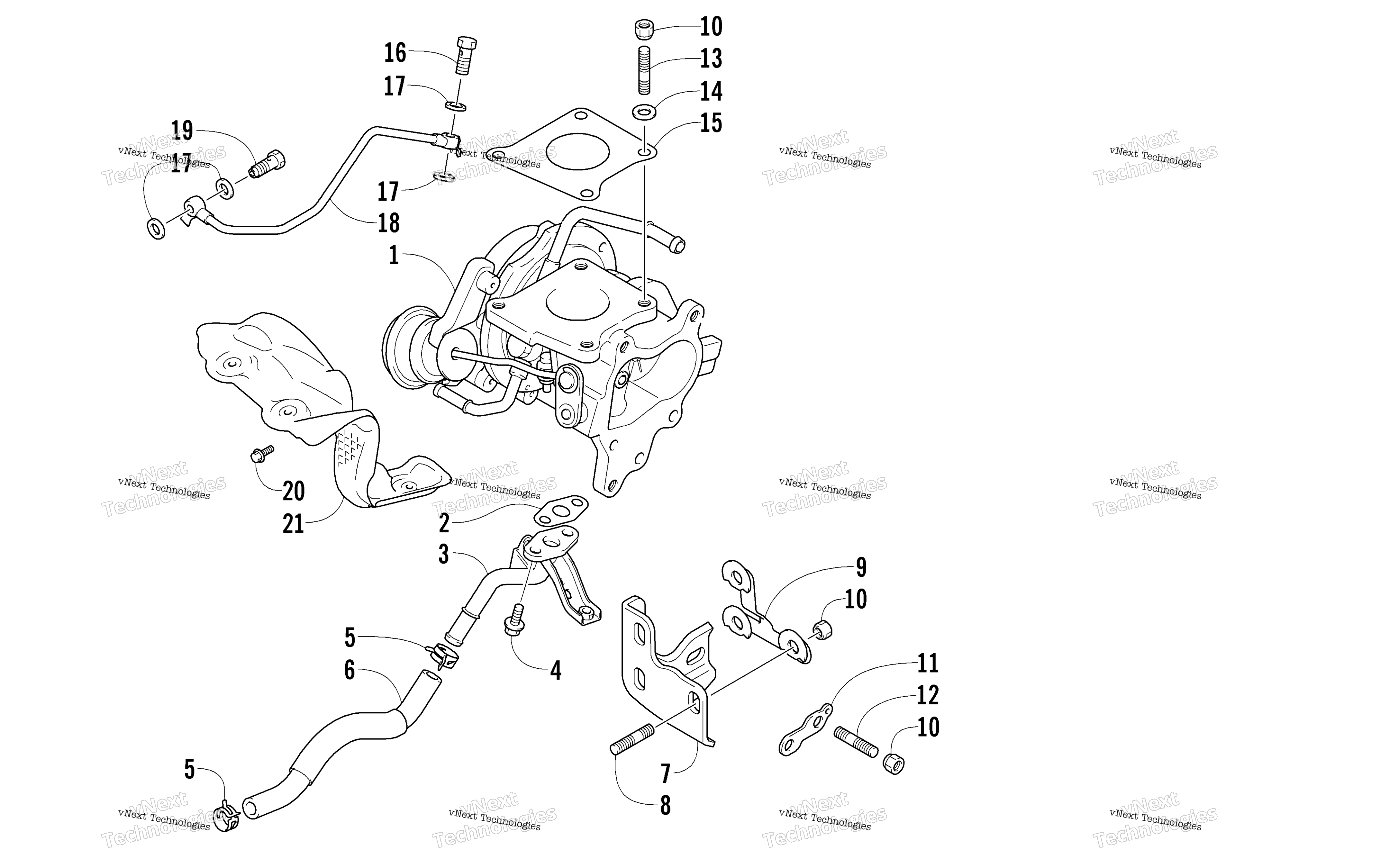

Схема Turbocharger узла для M 9000 153 WHITE-GREEN (S2014M9NE3USG)
Схема
Детали
Номер
Наименование детали
Цена
1
Turbocharger art. 3007-806
По запросу
2
Gasket art. 3007-814
По запросу
3
Fitting, Oil Drain art. 3007-813
По запросу
4
Bolt art. 3007-371
По запросу
5
Clamp, Hose art. 3006-855
По запросу
6
Hose, Drain art. 3007-815
По запросу
7
Mount, Turbocharger art. 3007-797
По запросу
8
Bolt, Stud art. 3007-415
По запросу
9
Retainer, Bracket art. 3007-800
По запросу
10
Nut, 8MM art. 3006-111
По запросу
11
Retainer, Bracket art. 3007-799
По запросу
12
Bolt, Stud art. 3007-798
По запросу
13
Bolt, Stud art. 3007-807
По запросу
14
Washer, Exhaust Manifold art. 3007-793
По запросу
15
Gasket, Exhaust Manifold/Turbocharger art. 3007-801
По запросу
16
Bolt, Union art. 3007-811
По запросу
17
Gasket art. 3006-112
По запросу
18
Масляная трубка Arctic Cat art. 0637-328
от 7 802 ₽
19
Bolt, Union art. 3007-812
По запросу
20
Screw, Cap art. 3007-804
По запросу
21
Shield, Heat - Lower art. 3007-803
По запросу
