модель 2014 года
- Модель M 9000
- Код модели M 9000 HCR 162 WHITE-GREEN (S2014M9NHCUSG)

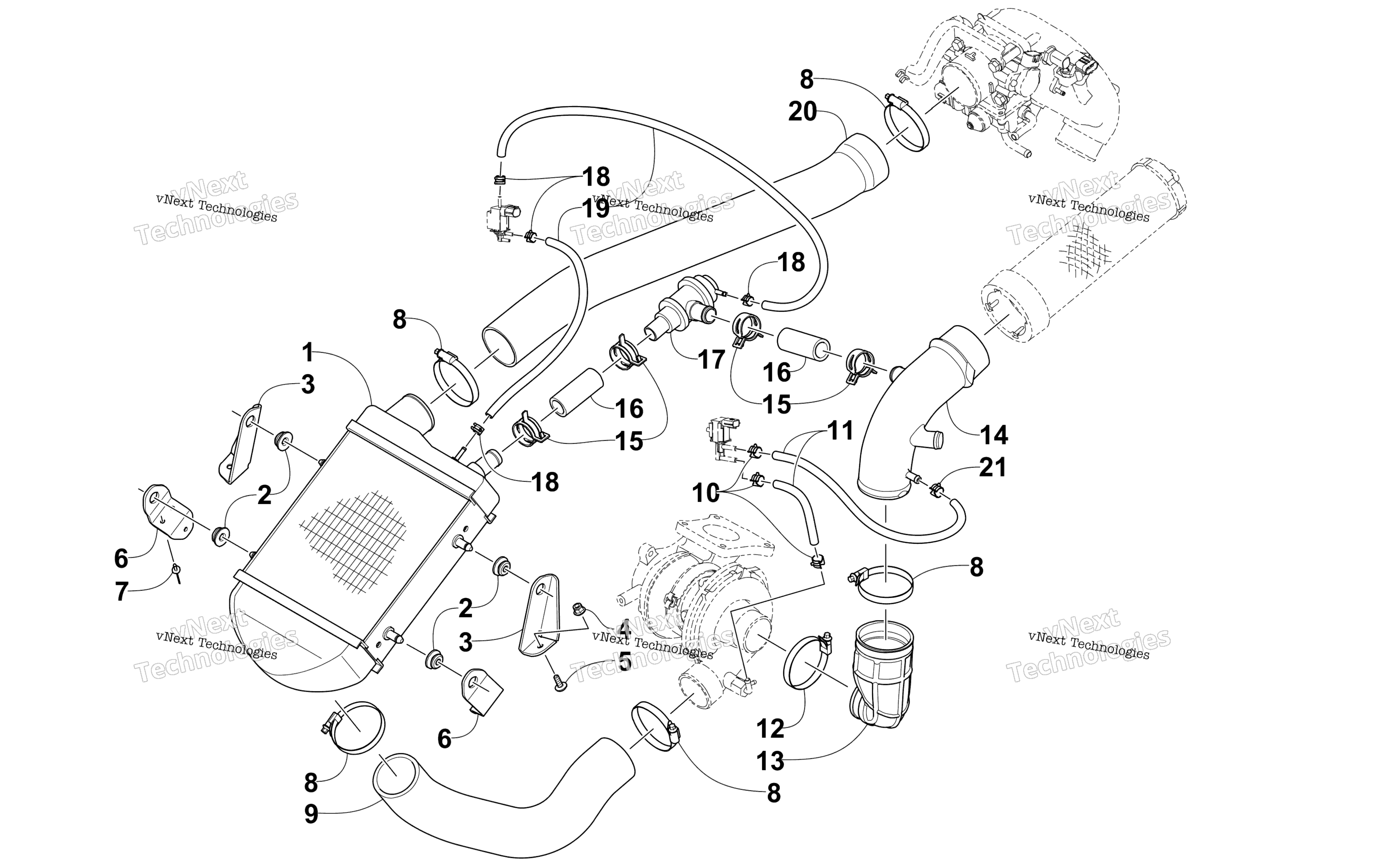

Схема Intercooler узла для M 9000 HCR 162 WHITE-GREEN (S2014M9NHCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Intercooler art. 2670-171
По запросу
2
Втулка Arctic Cat art. 0423-678
от 326 ₽
3
Bracket, Mounting - Rear Left art. 2670-173
По запросу
3
Bracket, Mounting - Rear Right art. 2670-172
По запросу
4
Гайка Arctic Cat art. 8427-602
от 116 ₽
5
Винт Arctic Cat art. 8477-616
от 110 ₽
6
Bracket, Mounting - Front art. 2670-199
По запросу
7
Заклепка Arctic Cat art. 8061-708
от 168 ₽
8
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
9
Hose, Inlet art. 0610-848
По запросу
10
Clamp, Hose art. 1623-966
По запросу
11
Hose - 25 ft. art. 0610-513
По запросу
12
Clamp art. 0423-066
По запросу
13
Boot, Inlet art. 2670-198
По запросу
14
Duct, Air art. 2670-167
По запросу
15
Clamp, Hose art. 1623-292
По запросу
16
Hose, ABV art. 0610-837
По запросу
17
Valve, Air Bypass art. 3007-820
По запросу
18
Clamp, 10mm art. 1623-042
По запросу
19
Hose - 25 ft art. 0610-538
По запросу
20
Hose, Outlet art. 0610-847
По запросу
21
Clamp, Hose art. 1623-197
По запросу
