модель 2014 года
- Модель M 9000
- Код модели M 9000 HCR 162 WHITE-GREEN (S2014M9NHCUSG)

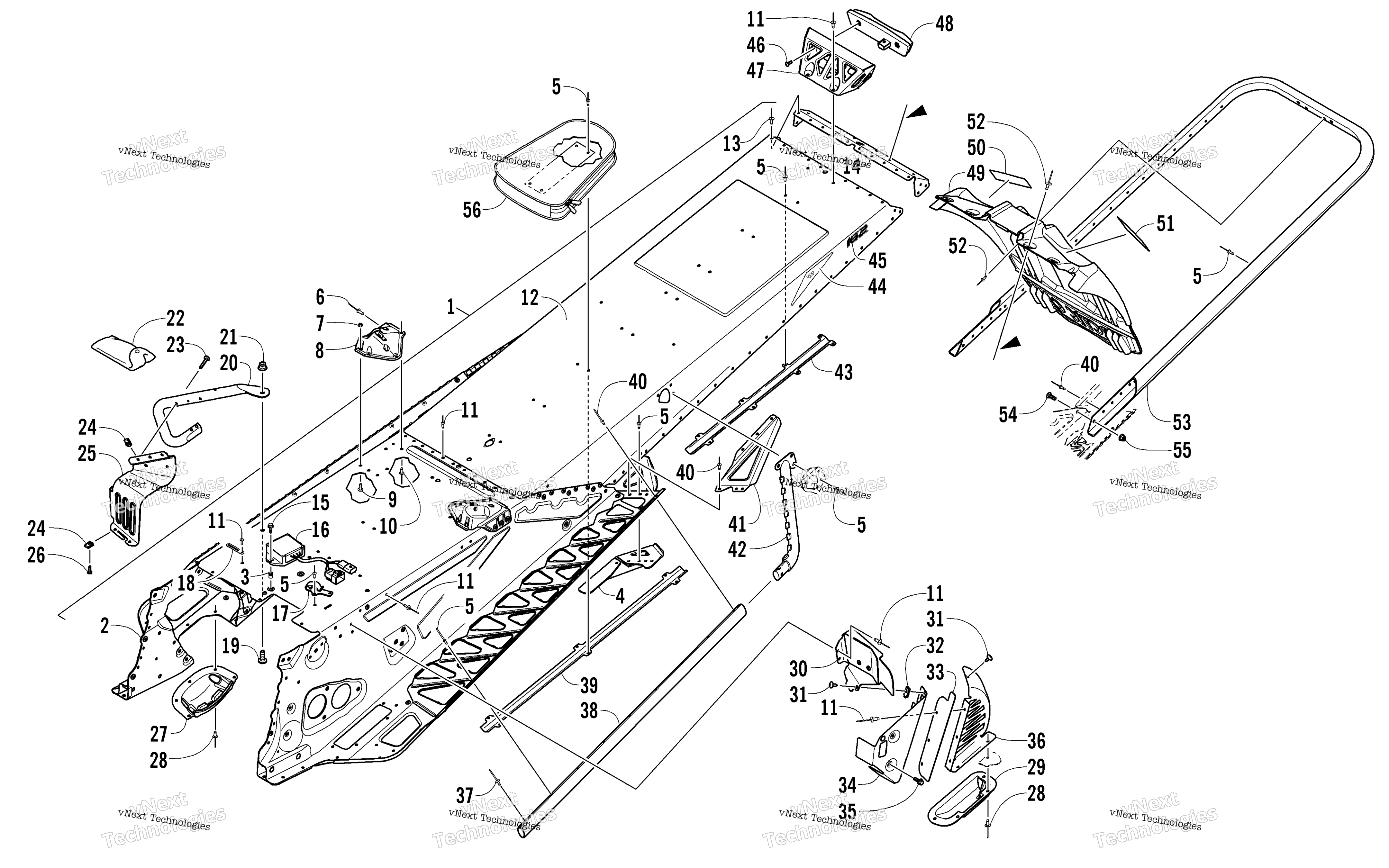

Схема Tunnel, задний Bumper, и Snowflap узла для M 9000 HCR 162 WHITE-GREEN (S2014M9NHCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Green art. 2707-360
По запросу
1
Tunnel Assembly - Green (inc. 2-14) art. 2707-357
По запросу
2
Tunnel, Front - Assembly - Green (inc. 3-5) art. 2707-345
По запросу
3
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
4
Bracket, Mounting - Suspension - Right - Green art. 2707-342
По запросу
4
Bracket, Mounting - Suspension - Left - Green art. 2707-343
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 6 шт.
7
Nut, Lock art. 8422-502
По запросу
8
Bracket, Mounting - Rear Spar - Right Green art. 2707-340
По запросу
8
Bracket, Mounting - Rear Spar - Left Green art. 2707-341
По запросу
9
Screw, Machine art. 8476-512
По запросу
10
Rivet art. 1623-257
По запросу
11
Rivet art. 8060-682
По запросу
12
Tunnel, Rear - Green art. 2707-355
По запросу
13
Rivet art. 8060-484
По запросу
14
End Cap, Tunnel - Green art. 2707-315
По запросу
15
Screw, Cap art. 8408-516
По запросу
16
Regulator, Voltage art. 0630-288
от 10 730 ₽
17
Clip, Routing art. 0645-709
По запросу
18
Зажим Arctic Cat art. 1623-984
По запросу
19
Screw, Machine art. 8476-820
По запросу
20
Support, Footrest - Right art. 1707-454
По запросу
20
Support, Footrest - Left art. 1707-455
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
Kit, Tool art. 0744-064
По запросу
23
Screw, Machine art. 8468-536
По запросу
24
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
25
Footrest - Right - Green art. 2707-004
По запросу
25
Footrest - Left - Green art. 2707-005
По запросу
26
Screw, Machine art. 8470-516
По запросу
27
Protector, Chain Case art. 1607-109
По запросу
28
Заклепка Arctic Cat art. 8061-708
от 168 ₽
29
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
30
Mount, Clutch Guard art. 1702-278
По запросу
31
Винт-саморез Arctic Cat art. 1623-129
По запросу
32
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
33
Shield, Brake Disc - Center - Green art. 2707-007
По запросу
34
Shield, Brake Disc - Front art. 1607-118
По запросу
35
Screw, Cap art. 8408-613
По запросу
36
Shield, Brake Disc - Rear - Green art. 2707-006
По запросу
37
Rivet art. 1623-130
По запросу
38
Roll, Tunnel - Green art. 2707-346
По запросу
39
Protector, Taillight Harness art. 0630-307
По запросу
40
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
41
Gusset, Running Board - Right - Green art. 2707-336
По запросу
41
Gusset, Running Board - Left - Green art. 2707-337
По запросу
42
Gusset, Tunnel Roll - Right - Green art. 2707-338
По запросу
42
Gusset, Tunnel Roll - Left - Green art. 2707-339
По запросу
43
Protector, Harness - Taillight art. 0630-280
По запросу
44
Decal, Reflector - Red art. 8621-870
По запросу
45
Decal, Tunnel - 162 art. 0621-753
По запросу
46
Screw, Machine art. 8470-512
По запросу
47
Bracket, Mounting - Taillight - Green art. 0730-230
По запросу
48
стоп сигнал art. 0609-898
от 3 166 ₽
49
Snowflap art. 6606-394
от 10 642 ₽
50
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
51
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
52
Rivet art. 8061-706
По запросу
53
Bumper, Rear - 162" - White art. 2707-597
По запросу
54
Болт Arctic Cat art. 8476-620
По запросу
55
Гайка Arctic Cat art. 8427-602
от 116 ₽
56
Bag, Belt art. 6606-615
По запросу
