модель 2014 года
- Модель TZ1
- Код модели TZ1 BLACK (S2014TZNTOUSB)

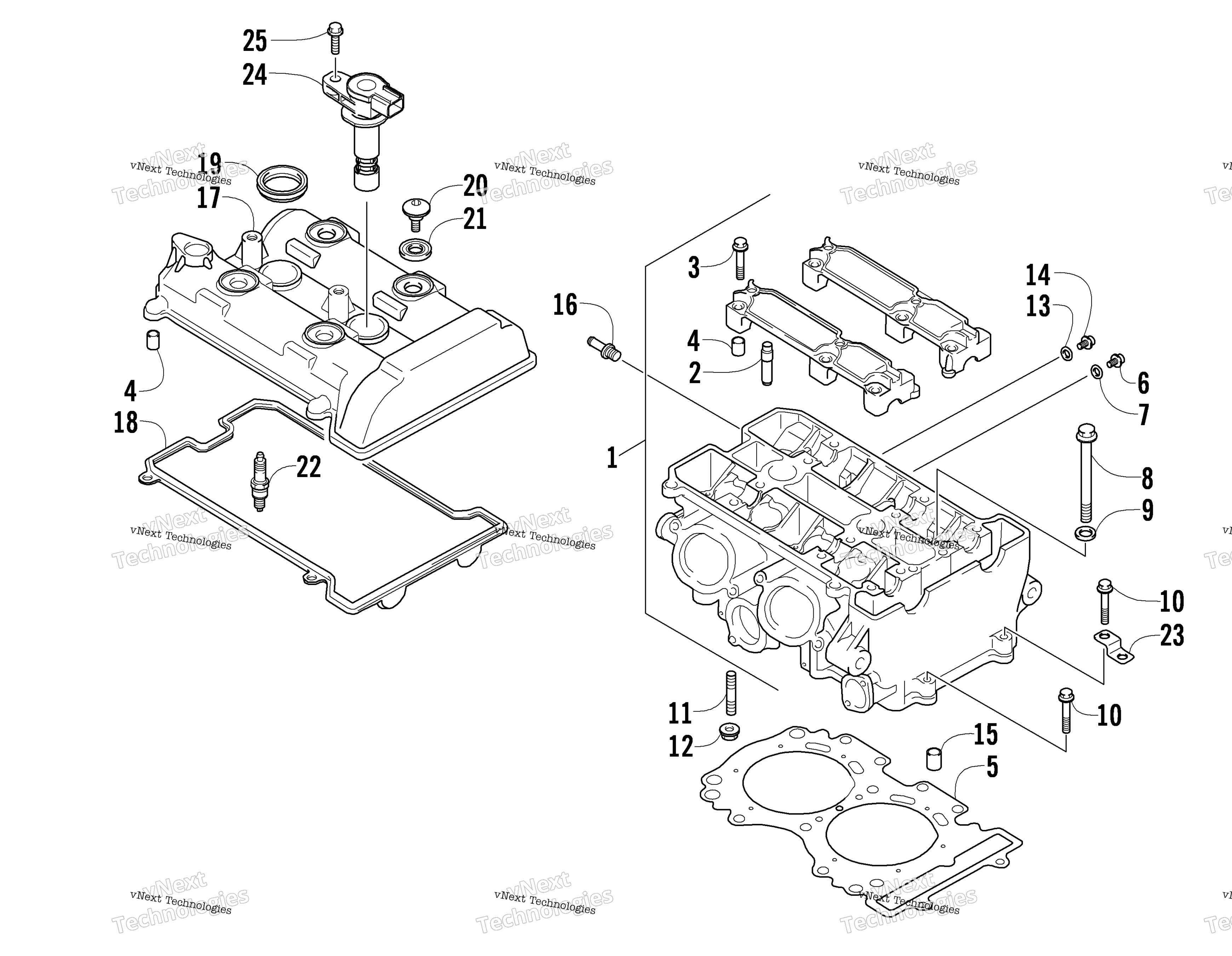

Схема цилиндра Head Assembly для TZ1 BLACK (S2014TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Head, Cylinder - Assembly (inc. 2-3 and four No. 4) art. 3007-853
По запросу
2
GUIDE,VALVE art. 3403-056
По запросу
3
Screw, Cap art. 3007-070
По запросу
4
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
5
Прокладка ГБЦ Arctic Cat art. 3007-072
По запросу
6
Bolt, Air Release art. 3006-598
По запросу
7
Gasket art. 3003-290
По запросу
8
Screw, Cap art. 3007-073
По запросу
9
Washer art. 3007-495
По запросу
10
Bolt, Cylinder Head art. 3007-496
По запросу
11
Bolt, Stud art. 3007-074
По запросу
12
Nut art. 3007-390
По запросу
13
Gasket art. 3003-290
По запросу
14
Plug, Oil art. 3007-497
По запросу
15
PIN, CYLINDER HEAD KNOCK(ALIGMENT) art. 3423-088
По запросу
16
Fitting, Hose art. 3007-075
По запросу
17
Cover, Cylinder Head art. 3007-076
По запросу
18
Прокладка клапанной крышки Arctic Cat art. 3007-077
По запросу
19
Кольцо уплотнительное свечного колодца Arctic Cat art. 3007-078
По запросу
20
BOLT (7X17.5) art. 3423-646
По запросу
21
WASHER art. 3423-680
По запросу
22
Свеча зажигания Arctic Cat art. 0217-806
По запросу
23
Bracket, Harness art. 3007-079
По запросу
24
Катушка зажигания Arctic Cat art. 3007-236
от 7 382 ₽
25
Bolt art. 3007-380
По запросу
