модель 2014 года
- Модель TZ1
- Код модели TZ1 BLACK (S2014TZNTOUSB)

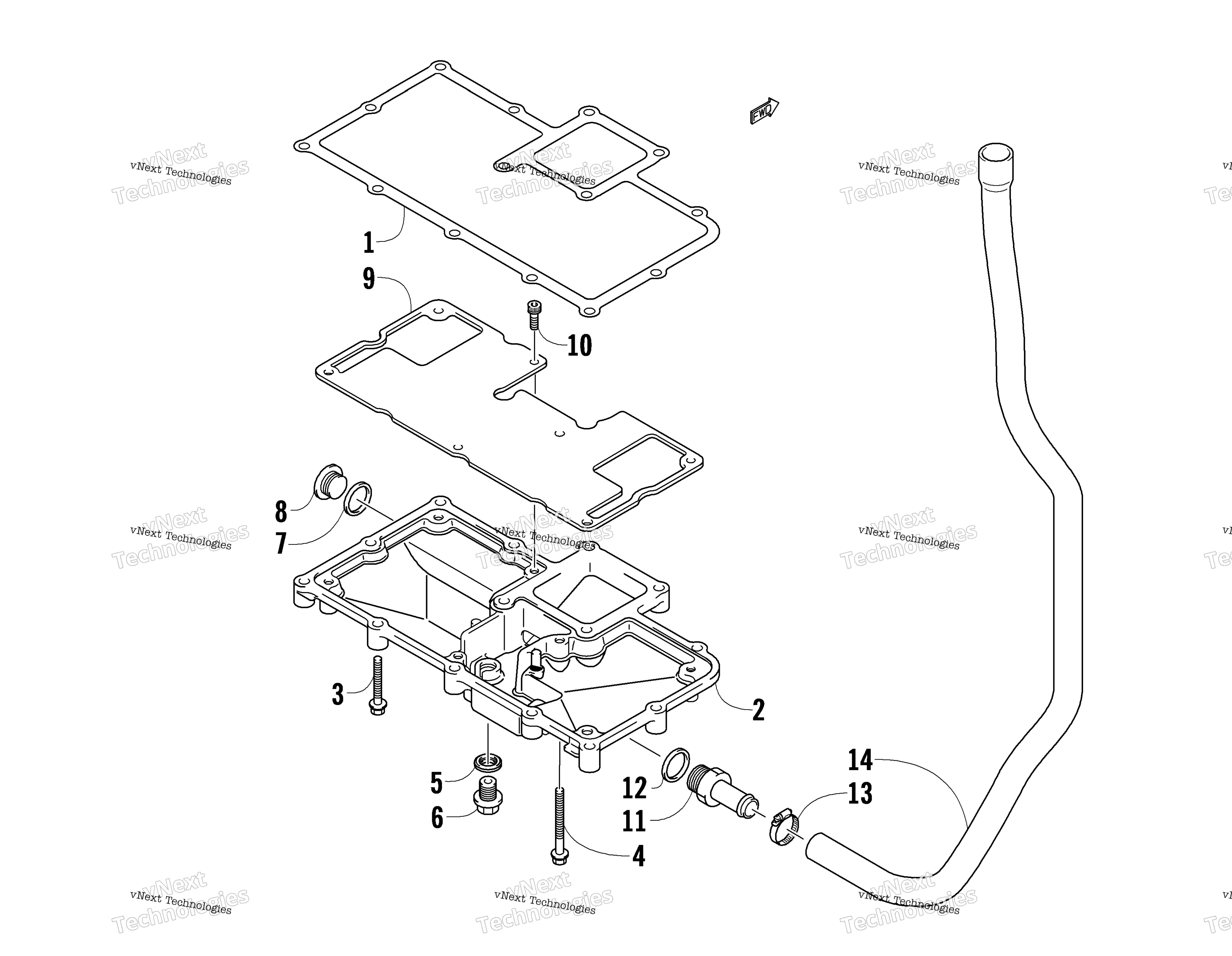

Схема масляный поддон узла для TZ1 BLACK (S2014TZNTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Прокладка масляного поддона Arctic Cat art. 3007-099
По запросу
2
Pan, Oil art. 3007-100
По запросу
3
Bolt, Oil Pan art. 3007-504
По запросу
4
Bolt, Oil Pan art. 3007-505
По запросу
5
Прокладка сливного болта Arctic Cat art. 3402-011
от 473 ₽
6
Пробка сливная Arctic Cat art. 3007-101
от 473 ₽
7
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
8
Plug, Drain art. 3007-501
По запросу
9
Plate, Oil Pan art. 3007-102
По запросу
10
Screw, Cap art. 3007-092
По запросу
11
Fitting art. 3007-093
По запросу
12
GASKET, M16X22X2 art. 3402-013
По запросу
13
Clamp, Hose art. 3007-856
По запросу
14
Hose, Breather Tank Oil Return art. 3007-507
По запросу
