модель 2014 года
- Модель ZR 5000
- Код модели ZR 5000 LXR BLACK (S2014ZRNLXUSB)

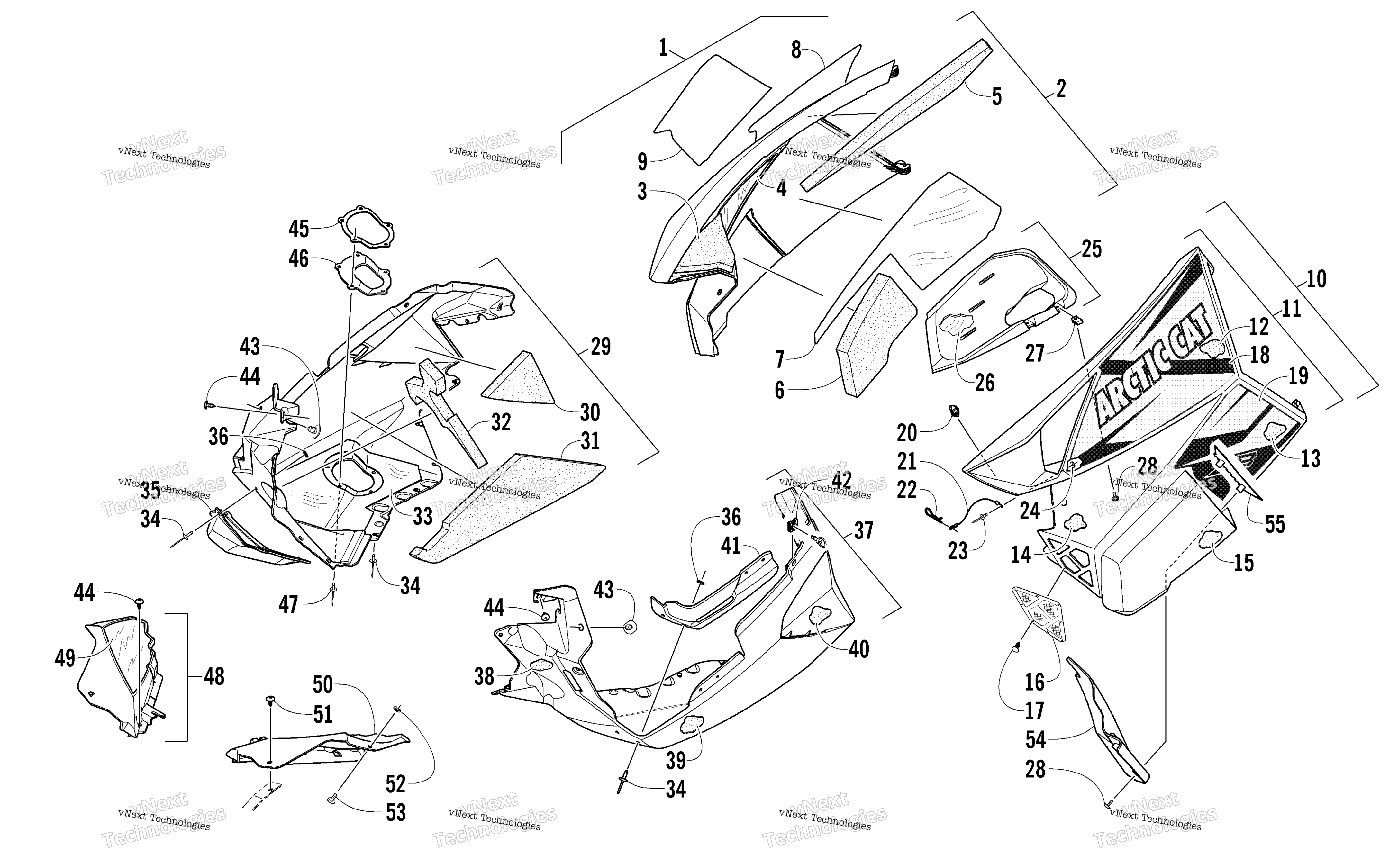

Схема Skid Plate и Side панель узла для ZR 5000 LXR BLACK (S2014ZRNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Black (inc. 2-9) art. 3718-830
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7) art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Decal, Side Panel - Upper - Right art. 0621-636
По запросу
9
Decal, Side Panel - Lower - Right art. 0621-638
По запросу
10
Panel, Side - Left - w/Decals - Black (inc. 11-19) art. 3718-873
По запросу
11
Panel, Side w/o Decals - Left - Black (inc. 12-17) art. 4718-101
По запросу
12
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
13
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
14
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
16
Screen, Vent art. 2602-704
По запросу
17
Clip, Retaining art. 0623-269
По запросу
18
Decal, Side Panel - Upper - Left art. 0621-637
По запросу
19
Decal, Side Panel - Lower - Left art. 0621-639
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
22
Clip, Hairpin art. 0605-283
По запросу
23
Rivet art. 8060-486
По запросу
24
Washer art. 8050-127
По запросу
25
Duct, Air - Clutch W/Foil (inc. 26) art. 1702-279
По запросу
26
Foil, Protective Optional art. 6606-462
По запросу
27
Clip, U-Nut art. 1623-030
По запросу
28
Винт Arctic Cat art. 2623-164
от 368 ₽
29
Plate, Skid - w/o Decals - Right - Black (inc. 30-36) art. 3718-422
По запросу
30
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
31
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
32
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
33
Foil, Protective art. 3612-325
По запросу
34
Заклепка Arctic Cat art. 8061-708
от 168 ₽
35
Deflector, Heat art. 2612-754
По запросу
36
Washer art. 0123-802
от 110 ₽
37
Plate, Skid - Left w/Foam - Black (inc. 38-41) art. 3718-789
По запросу
38
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
39
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
40
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
41
Panel, Reinforcement art. 6606-613
По запросу
42
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
43
Pin, Retaining art. 6606-592
По запросу
44
Винт-саморез Arctic Cat art. 1623-129
По запросу
45
Plate, Exhaust Outlet art. 2612-796
По запросу
46
Seal, Exhaust Outlet art. 2612-799
По запросу
47
Rivet art. 8061-710
По запросу
48
Fascia, Front - Right - Black (inc. 49) art. 3718-302
По запросу
49
Foil, Protective art. 6606-404
По запросу
50
Fascia, Front - Left - Black art. 6606-343
По запросу
51
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
52
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
53
Screw, Thumb Optional art. 1623-999
По запросу
54
Deflector, Air art. 2602-711
По запросу
55
Retainer, Air Deflector art. 2602-703
По запросу
