модель 2014 года
- Модель ZR 5000
- Код модели ZR 5000 LXR BLACK (S2014ZRNLXUSB)

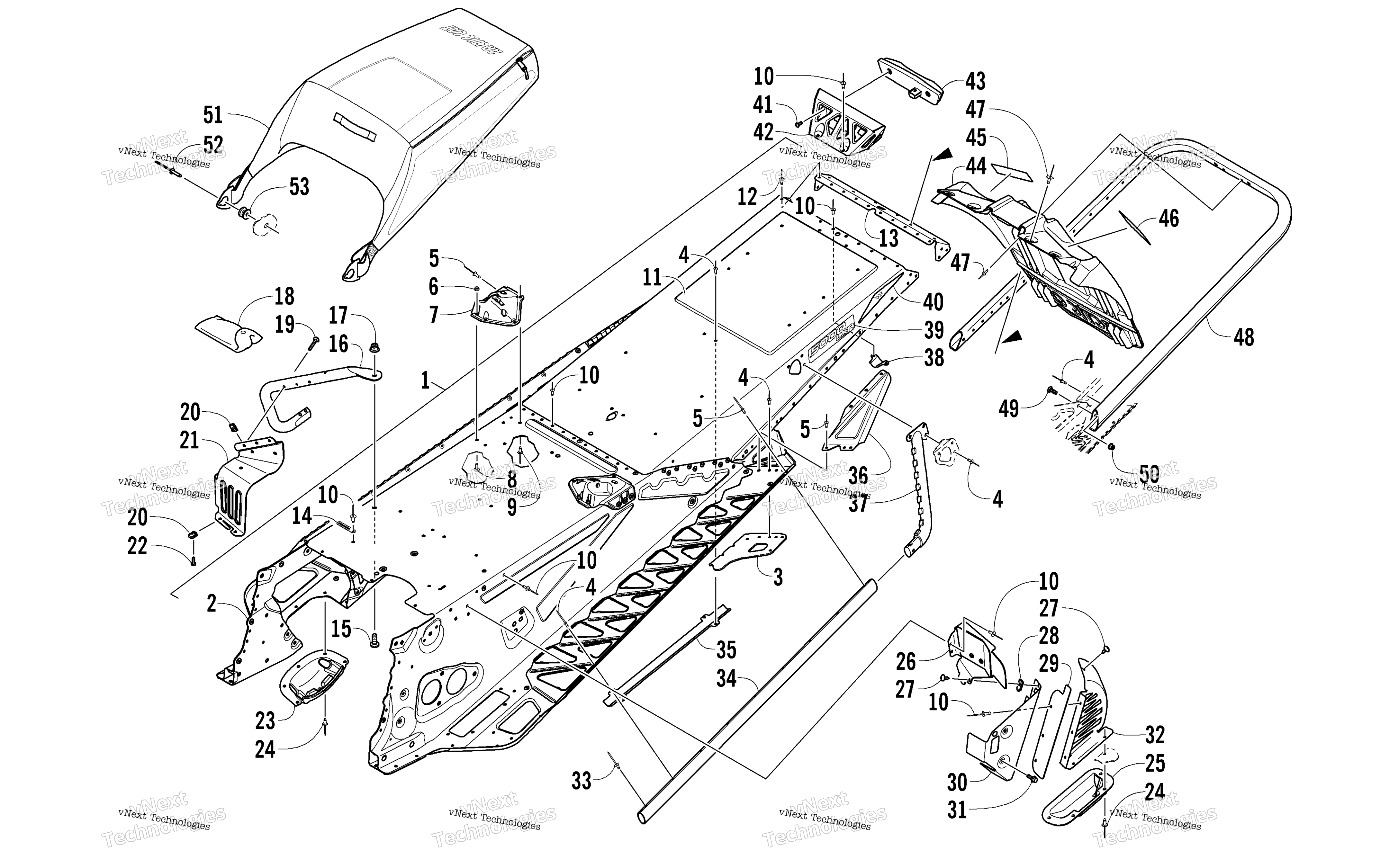

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 5000 LXR BLACK (S2014ZRNLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-995
По запросу
1
Tunnel Assembly (inc. 2-13) art. 1707-912
По запросу
2
Tunnel, Front - Assembly (inc. 3-4) art. 1707-981
По запросу
3
Bracket, Mounting - Suspension - Left art. 0607-993
По запросу
3
Bracket, Mounting - Suspension - Right art. 0607-992
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right art. 1707-644
По запросу
7
Bracket, Mounting - Rear Spar - Left art. 1707-645
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet art. 8060-682
По запросу
11
Tunnel, Rear art. 1607-250
По запросу
12
Rivet art. 8060-484
По запросу
13
End Cap, Tunnel art. 1607-104
По запросу
14
Зажим Arctic Cat art. 1623-984
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Support, Footrest - Left art. 1707-455
По запросу
16
Support, Footrest - Right art. 1707-454
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
18
Kit, Tool art. 0744-064
По запросу
19
Screw, Machine art. 8468-535
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
21
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
22
Screw, Machine art. 8470-516
По запросу
23
Protector, Chain Case art. 1607-109
По запросу
24
Заклепка Arctic Cat art. 8061-708
от 168 ₽
25
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
26
Mount, Clutch Guard art. 1702-278
По запросу
27
Винт-саморез Arctic Cat art. 1623-129
По запросу
28
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
29
Shield, Brake Disc - Center art. 1607-176
По запросу
30
Shield, Brake Disc - Front art. 1607-118
По запросу
31
Screw, Cap art. 8408-613
По запросу
32
Shield, Brake Disc - Rear art. 0607-520
По запросу
33
Rivet art. 1623-130
По запросу
34
Усилитель подножки Arctic Cat art. 1607-092
от 7 098 ₽
35
Protector, Harness - Taillight Extension art. 0630-308
По запросу
36
Gusset, Running Board - Left art. 1607-163
По запросу
36
Gusset, Running Board - Right art. 1607-162
По запросу
37
Gusset, Tunnel Roll - Left art. 1607-041
По запросу
37
Gusset, Tunnel Roll - Right art. 1607-040
По запросу
38
Protector, Taillight Harness art. 0630-292
По запросу
39
Decal, Tunnel - Right art. 0621-932
По запросу
39
Decal, Tunnel - Left art. 0621-933
По запросу
40
Decal, Reflector - Red art. 8621-870
По запросу
41
Screw, Machine art. 8470-512
По запросу
42
Bracket, Mounting - Taillight art. 0630-328
По запросу
43
стоп сигнал art. 0609-898
от 3 166 ₽
44
Snowflap art. 6606-394
от 10 642 ₽
45
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
46
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
47
Rivet art. 8061-706
По запросу
48
Bumper, Rear - 129" - Black art. 2707-578
По запросу
49
Болт Arctic Cat art. 8476-620
По запросу
50
Гайка Arctic Cat art. 8427-602
от 116 ₽
51
Saddlebag art. 6606-600
По запросу
52
Rivet art. 8060-630
По запросу
53
Mount, Saddlebag art. 1623-940
По запросу
