модель 2014 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO R CROSS COUNTRY GREEN (S2014ACDCCUSG)

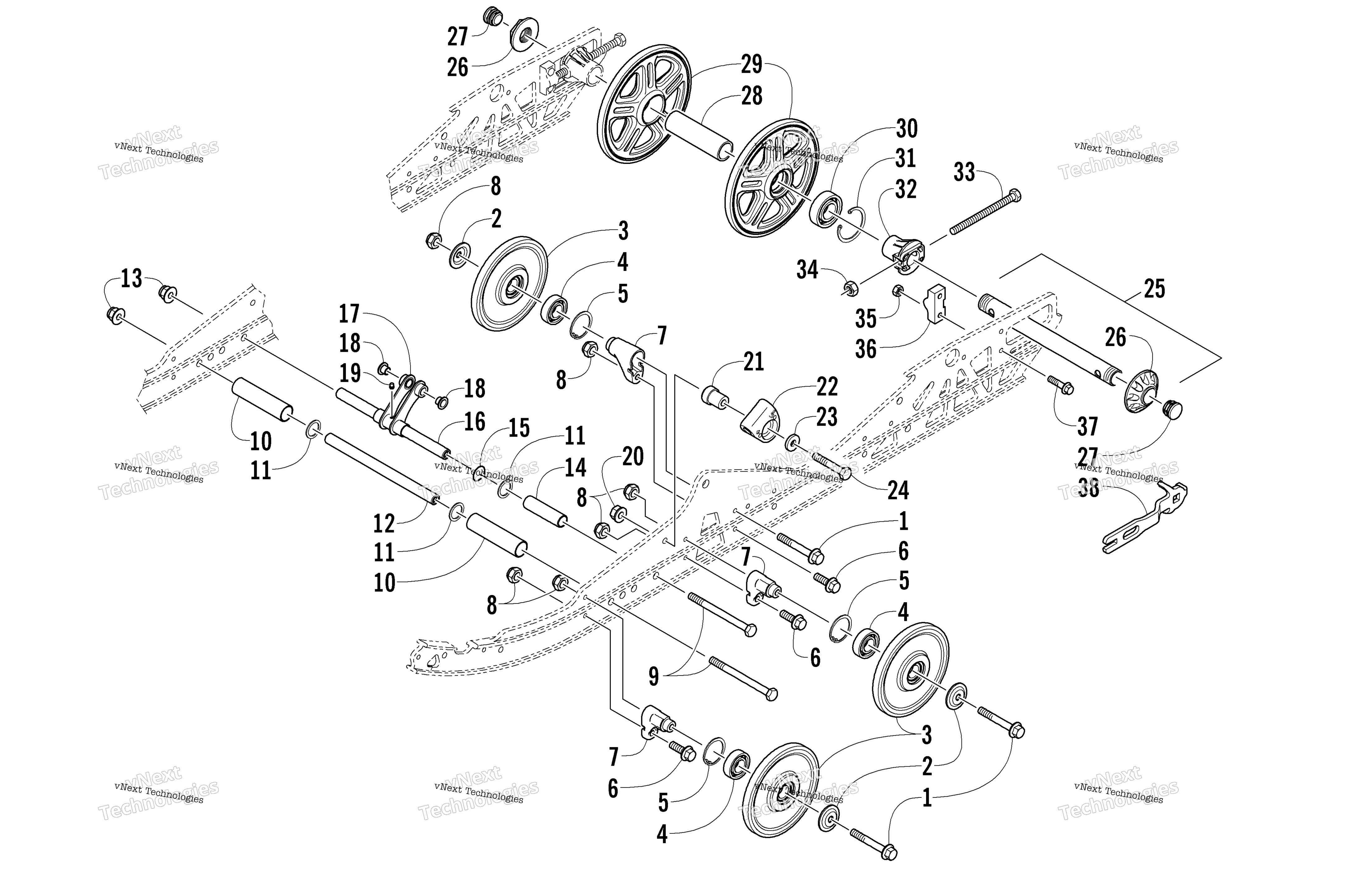

Схема Idler колесо узла для ZR 6000 SNO PRO R CROSS COUNTRY GREEN (S2014ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 6 шт.
Подписаться
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Nut art. 8422-602
По запросу
9
Болт Arctic Cat art. 1423-431
По запросу
10
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Axle art. 3604-798
По запросу
13
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
14
Spacer art. 3604-581
По запросу
15
O-Ring art. 2604-698
По запросу
16
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
17
Pivot, Shock (inc. 18-19) art. 2704-208
По запросу
18
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
19
Fitting, Grease art. 9916-963
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Block, Slide art. 3604-204
По запросу
22
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
23
Шайба Arctic Cat art. 8450-133
от 116 ₽
24
Screw, Cap art. 8408-850
По запросу
25
Axle, Rear - w/Nut - Assembly - Left (inc. 26) art. 1704-891
По запросу
26
Nut, Axle art. 2604-914
По запросу
27
Заглушка Arctic Cat art. 3606-799
от 258 ₽
28
Spacer art. 2604-115
По запросу
29
Wheel, Idler (inc. 30-31) art. 3604-185
По запросу
30
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
31
Ring, Retaining art. 1623-622
По запросу
32
Bushing, Adjuster - Left art. 2704-555
По запросу
32
Bushing, Adjuster - Right art. 2704-554
По запросу
33
Screw, Cap art. 0124-310
По запросу
34
Nut, Hex - Thin Lock art. 8041-486
По запросу
35
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
36
Adjuster, Track art. 1704-379
По запросу
37
Screw, Cap art. 1623-539
По запросу
38
Tool, Axle Nut art. 0644-558
По запросу
