модель 2014 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO R CROSS COUNTRY GREEN (S2014ACDCCUSG)

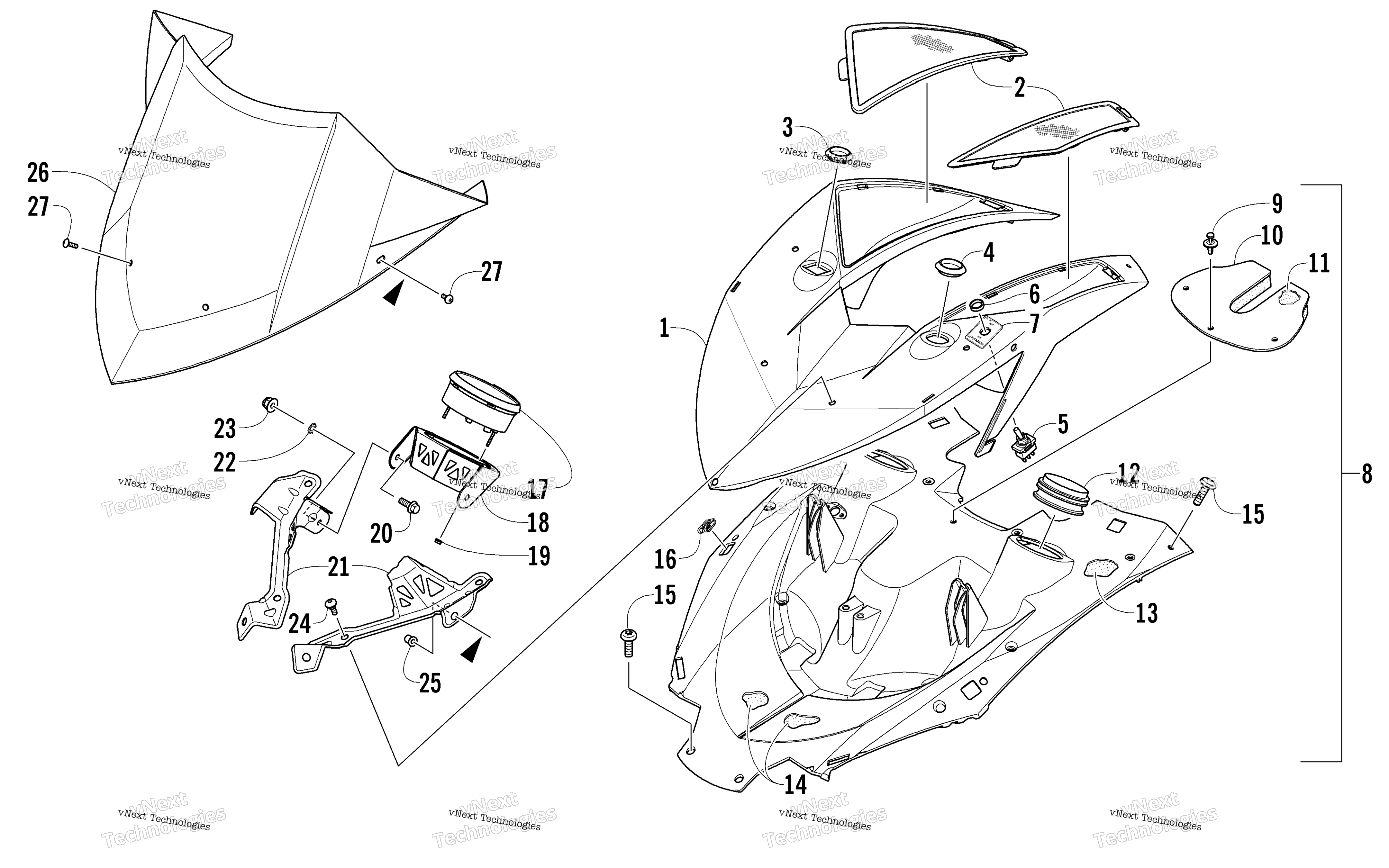

Схема Pod и Windshield узла для ZR 6000 SNO PRO R CROSS COUNTRY GREEN (S2014ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pod, Instrument Black art. 5706-385
По запросу
2
Vent, Intake - Right art. 0608-736
По запросу
2
Vent, Intake - Left art. 0608-737
По запросу
3
Plug art. 1623-970
По запросу
4
Plug, Hole art. 0616-348
По запросу
5
Switch, Headlight (inc. 6) art. 0609-920
По запросу
6
Nut art. 0609-905
По запросу
7
Decal, Switch - Headlight art. 9611-054
По запросу
8
Plenum, Intake - Upper - Assembly (inc. 9-14) art. 5706-626
По запросу
9
Клипса Arctic Cat art. 0623-362
от 90 ₽
10
Close-Off, Plenum (inc. 11) art. 5706-633
По запросу
11
Foam art. 0617-703
По запросу
12
Seal art. 6606-386
По запросу
13
Foam, Intake - Center art. 0617-694
По запросу
14
Foam, Intake - Left art. 0617-693
По запросу
14
Foam, Intake - Right art. 0617-692
По запросу
15
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
16
Clip, Retaining art. 2623-005
от 1 130 ₽
17
Gauge, Speedometer art. 0620-379
По запросу
18
Bracket, Speedometer Gauge - Center art. 6606-418
По запросу
19
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
20
Screw, Cap art. 8408-616
По запросу
21
Bracket, Speedometer Gauge - Right art. 6606-130
По запросу
21
Bracket, Speedometer Gauge - Left art. 5706-251
По запросу
22
Washer, Lock art. 8053-212
По запросу
23
Гайка Arctic Cat art. 8427-602
от 116 ₽
24
Болт Arctic Cat art. 0423-355
По запросу
25
Втулка Arctic Cat art. 1623-764
По запросу
26
Windshield - Tall - Smoke Optional art. 7639-913
По запросу
26
Windshield - Mid - Green art. 6606-624
По запросу
27
Screw, Machine art. 8477-516
По запросу
Другие схемы модели
Pod и Windshield узел
