модель 2015 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XT BLUE (S2015BCDWTUSL)

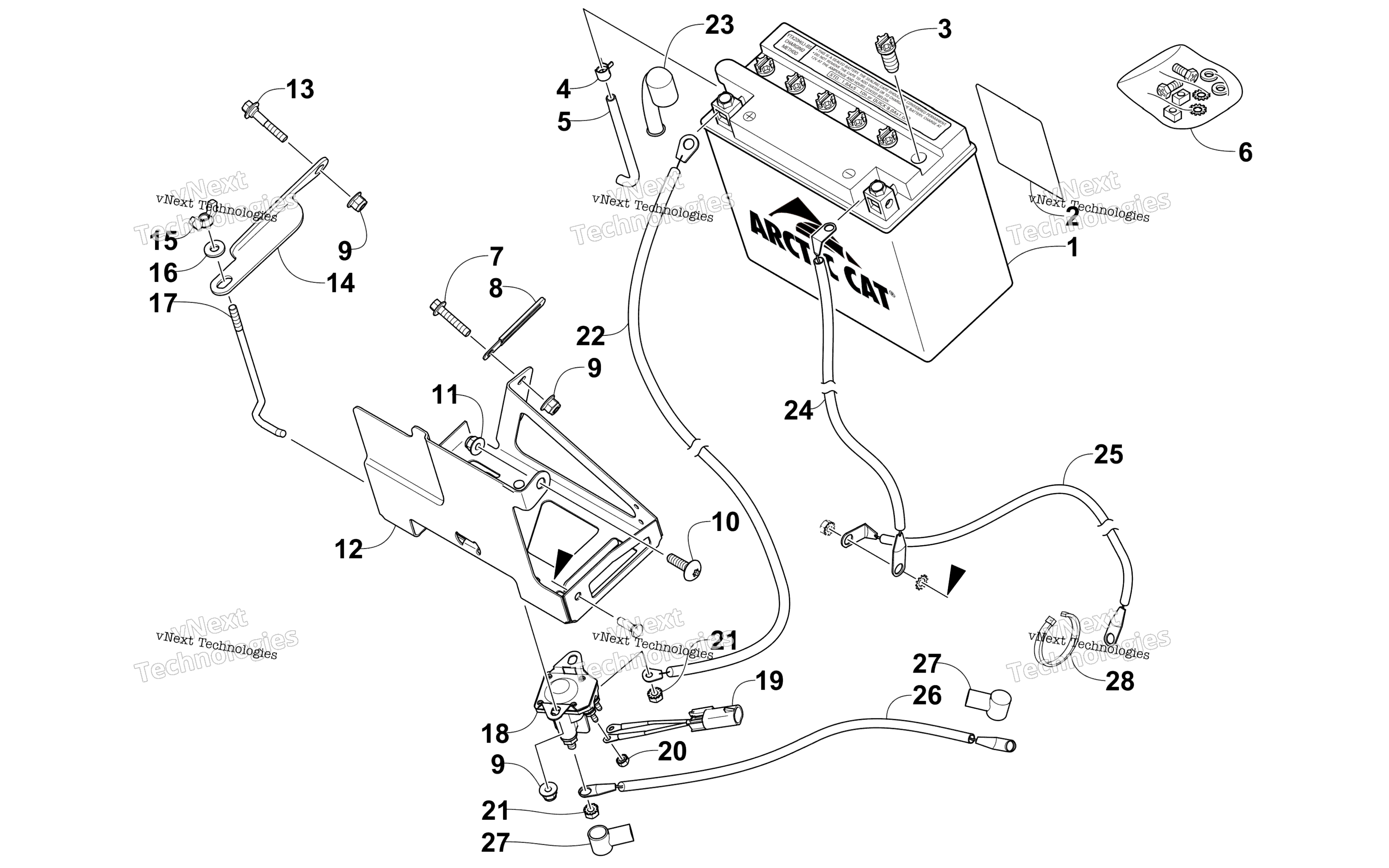

Схема аккумулятора And Tray Assembly для BEARCAT 2000 XT BLUE (S2015BCDWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Package (0645-170) (inc. 2-6) art. 0745-423
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Cap, Battery art. 0645-045
По запросу
4
Clamp, Hose art. 0645-152
По запросу
5
Hose, Battery art. 0645-263
По запросу
6
Kit, Hardware art. 0445-082
По запросу
7
Screw, Cap art. 8408-630
По запросу
8
Зажим Arctic Cat art. 1623-984
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Screw, Machine art. 8476-816
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Tray, Battery - Painted Black art. 0745-315
По запросу
13
Screw, Shoulder art. 1623-725
По запросу
14
Bracket, Hold-Down - Battery art. 0745-318
По запросу
15
WINGNUT,NYLOC-M6X1.0 art. 0423-716
По запросу
16
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
17
Rod, Hold-Down - Battery art. 0745-329
По запросу
18
Solenoid, Starter Relay art. 0645-673
от 1 473 ₽
19
Harness, Adapter - Solenoid art. 1686-708
По запросу
20
Nut w/Washer art. 0624-524
По запросу
21
Nut w/Washer art. 0623-877
По запросу
22
Cable, Battery/Solenoid (inc. 23) art. 0645-587
По запросу
23
Boot, Terminal - Battery art. 0645-521
По запросу
24
Cable, Battery/Ground art. 0645-586
По запросу
25
Cable, Starter-to-Ground art. 0645-746
По запросу
26
Cable, Solenoid/Starter (inc. 27) art. 0645-745
По запросу
27
Boot, Terminal art. 0645-327
от 210 ₽
28
Tie, Cable art. 0623-144
По запросу
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
