модель 2015 года
- Модель Bearcat 2000
- Код модели BEARCAT 2000 XT BLUE (S2015BCDWTUSL)

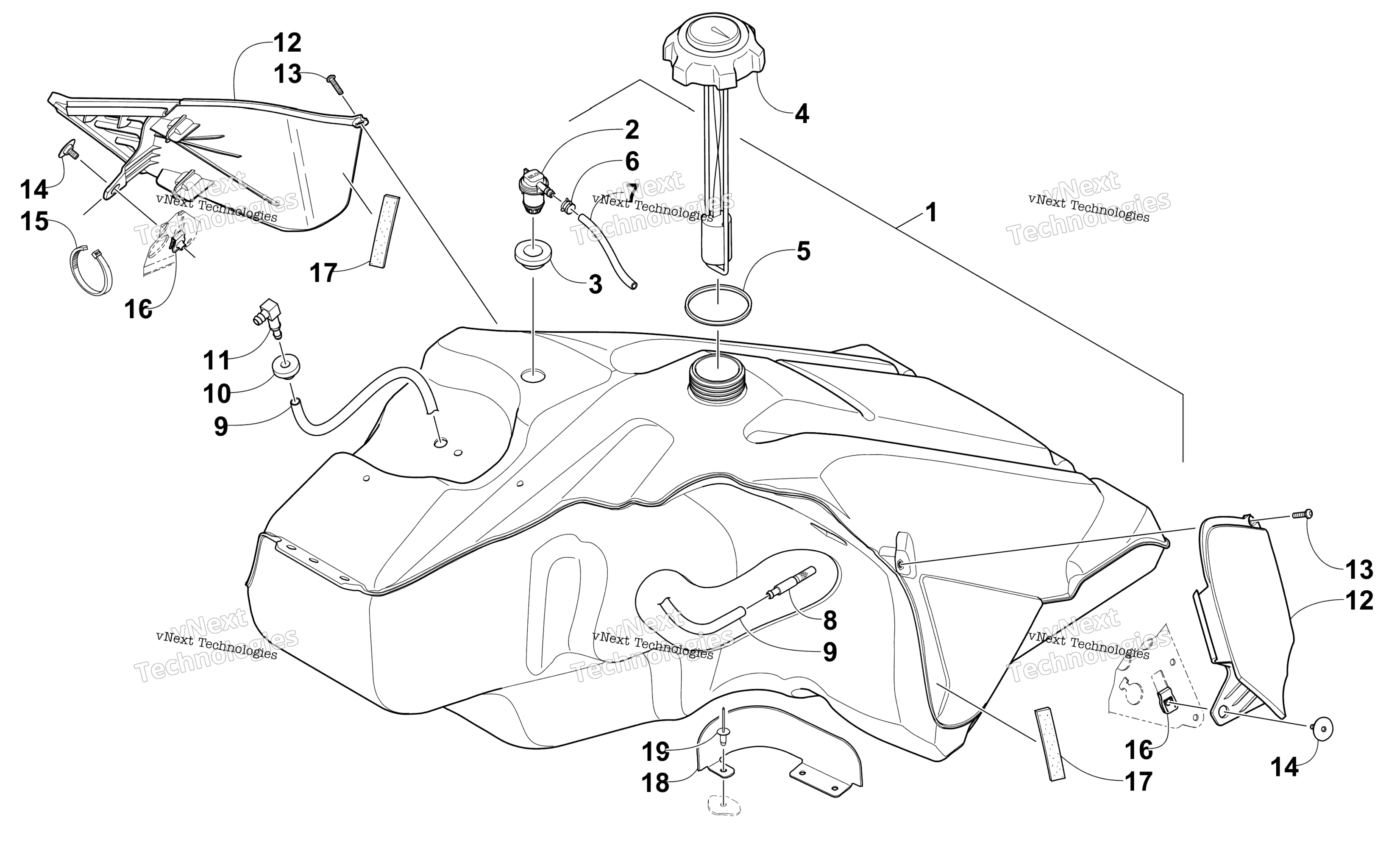

Схема узла топливного бака для BEARCAT 2000 XT BLUE (S2015BCDWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-3) art. 2670-029
По запросу
2
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
3
Grommet art. 1670-822
По запросу
4
Крышка бензобака с датчиком уровня Arctic Cat art. 0670-427
По запросу
5
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
6
Clamp, Hose art. 1623-233
По запросу
7
Hose - 50 ft art. 6101-009
По запросу
8
Strainer, Gas Tank art. 0510-358
По запросу
9
Hose, Gasline - 50 ft art. 0610-814
По запросу
10
Grommet art. 1670-325
По запросу
11
Fitting, Elbow art. 2670-020
По запросу
12
Knee Pad, Left art. 4706-747
По запросу
12
Knee Pad, Right art. 4706-746
По запросу
13
Screw, Machine art. 8470-510
от 110 ₽
14
Винт Arctic Cat art. 0423-101
от 263 ₽
15
Зажим Arctic Cat art. 0123-788
По запросу
16
Клипса Arctic Cat art. 0423-577
от 168 ₽
17
Tape, Double-Coated - Acrylic Foam art. 0619-946
По запросу
18
Bracket, Gas Tank art. 6606-069
По запросу
19
Заклепка Arctic Cat art. 8060-686
от 116 ₽
