модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT GS ORANGE (S2015BCNWGUSO)

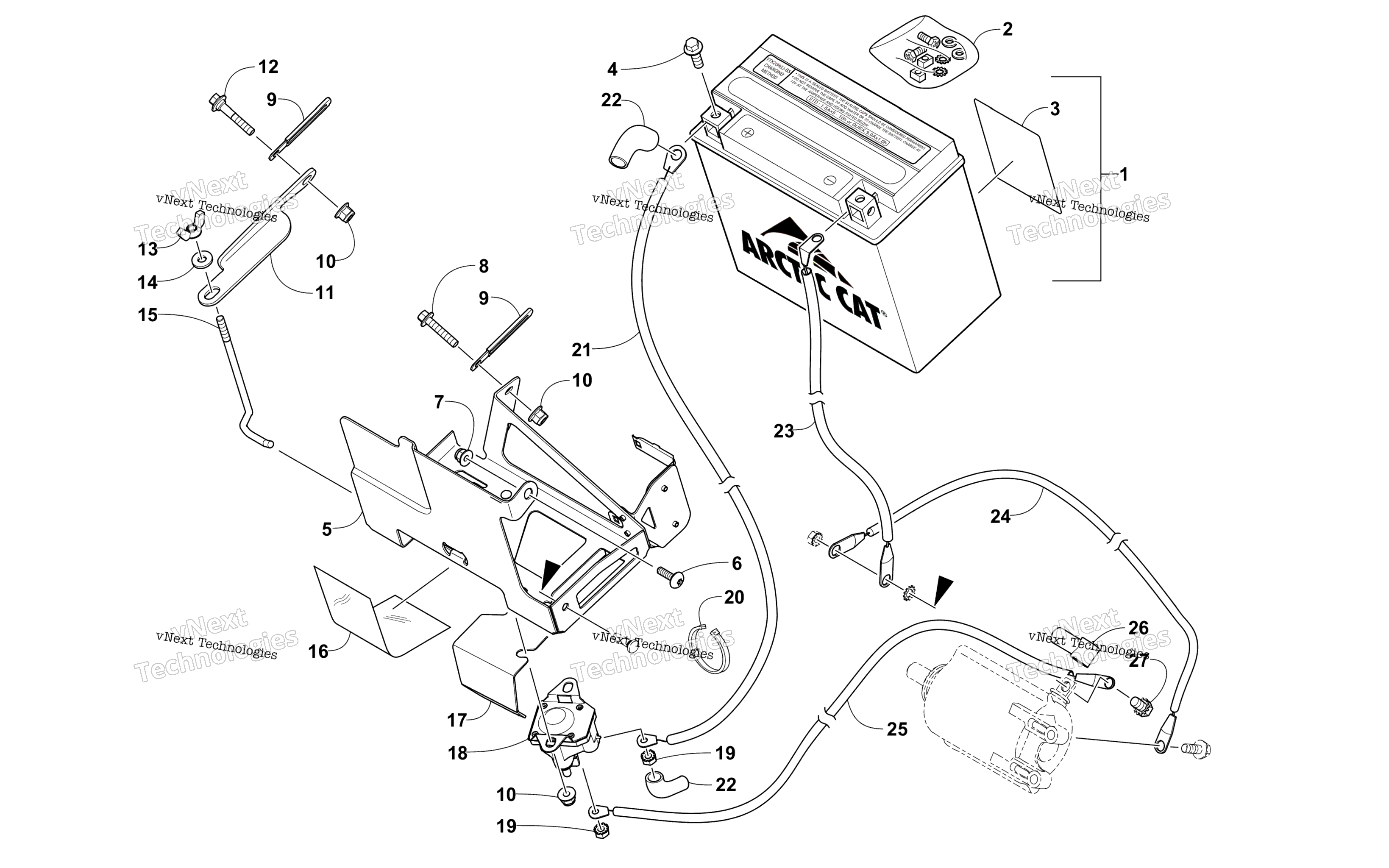

Схема аккумулятора And Tray Assembly для BEARCAT 5000 XT GS ORANGE (S2015BCNWGUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2-3) art. 0745-406
По запросу
2
Kit, Hardware art. 0445-082
По запросу
3
Decal, Warning art. 0645-430
По запросу
4
Screw, Cap art. 8408-616
По запросу
5
Tray, Battery art. 0745-348
По запросу
6
Screw, Machine art. 8476-816
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Screw, Cap art. 8408-630
По запросу
9
Зажим Arctic Cat art. 1623-984
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Bracket, Hold-Down - Battery art. 0745-317
По запросу
12
Screw, Shoulder art. 1623-725
По запросу
13
WINGNUT,NYLOC-M6X1.0 art. 0423-716
По запросу
14
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
15
Rod, Hold-Down - Battery art. 0745-329
По запросу
16
Foil, Protective art. 0619-206
По запросу
17
Shield, Heat - Solenoid - NA art. 0645-706
По запросу
18
SOLENOID,STARTER RELAY- FLAT BASE art. 0445-123
от 1 658 ₽
19
Nut art. 0623-038
от 110 ₽
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Cable, Battery/Solenoid (inc. 22) art. 0645-636
По запросу
22
Boot, Terminal - Battery art. 0645-521
По запросу
23
Cable, Battery/Ground art. 0645-586
По запросу
24
Cable, Starter-to-Ground art. 0645-601
По запросу
25
Cable, Solenoid/Starter (inc. 26) art. 0645-600
По запросу
26
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
27
Screw, Cap - w/Washer art. 1623-451
По запросу
