модель 2015 года
- Модель Bearcat 5000
- Код модели BEARCAT 5000 XT GS ORANGE (S2015BCNWGUSO)

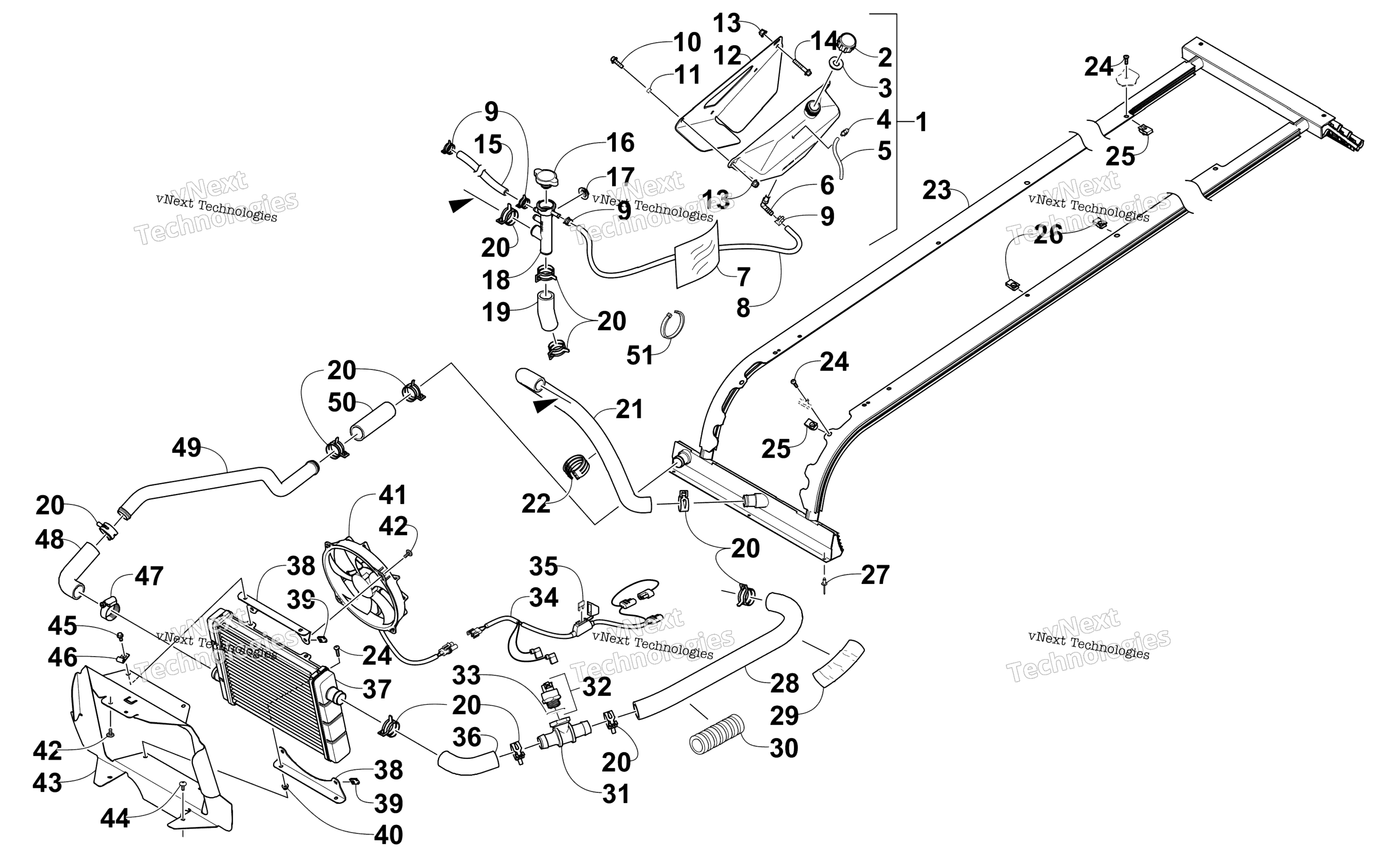

Схема системы охлаждения Assembly для BEARCAT 5000 XT GS ORANGE (S2015BCNWGUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Расширительный бачок Arctic Cat art. 0713-119
По запросу
2
Cap, Coolant Tank art. 0670-035
По запросу
3
Gasket art. 1623-834
По запросу
4
Fitting, Vent art. 2670-132
По запросу
5
Hose, Vent - 25 ft art. 0610-010
По запросу
6
Фиттинг Arctic Cat art. 0613-130
от 221 ₽
7
Foil, Protective art. 0619-206
По запросу
8
Hose, Vent - 5 ft art. 0610-935
По запросу
9
Хомут Arctic Cat art. 1623-278
от 263 ₽
10
Болт Arctic Cat art. 8408-620
от 190 ₽
11
Spacer art. 5606-560
По запросу
12
Bracket, Mounting - Coolant Tank art. 0613-069
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Болт Arctic Cat art. 8408-635
от 110 ₽
15
Hose, Coolant - Bypass art. 0610-789
По запросу
16
Cap art. 2606-284
По запросу
17
Гайка art. 0423-357
По запросу
18
Neck, Filler art. 1670-998
По запросу
19
Hose, Coolant - Coolant Tank/Engine art. 0610-753
По запросу
20
Хомут Arctic Cat art. 1623-322
от 788 ₽
21
Hose, Coolant - Heat Exchanger art. 0610-784
По запросу
22
Tie, Cable - Triple art. 0623-540
По запросу
23
Верх радиатора Arctic Cat art. 4706-111
По запросу
24
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
25
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
26
Клипса Arctic Cat art. 0423-577
от 168 ₽
27
Заклепка Arctic Cat art. 8060-686
от 116 ₽
28
Hose, Coolant art. 0610-925
По запросу
29
Loom, Coolant Hose - 5 ft art. 0610-790
По запросу
30
Conduit, Flexible - 5 ft art. 1619-354
По запросу
31
T-Fitting art. 0613-110
По запросу
32
Sensor, Engine Coolant Temperature - Assembly (inc. 33) art. 0713-190
По запросу
33
Washer art. 0613-212
По запросу
34
Harness, Extension - Fan/Sensor (inc. 35) art. 1686-691
По запросу
35
Fuse - 15 Amp art. 0430-031
По запросу
36
Hose, Coolant - Thermostat/Coolant Tube art. 0610-865
По запросу
37
Radiator art. 0613-074
По запросу
38
Bracket, Hold-Down art. 0613-066
По запросу
39
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
40
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
41
Fan, Cooling art. 0613-075
По запросу
42
Винт Arctic Cat art. 2623-164
от 368 ₽
43
Shroud, Radiator art. 0613-065
По запросу
44
Винт-саморез Arctic Cat art. 1623-129
По запросу
45
SCREW,CAP-HFH M5X0.8X12 CL8.8 Z&Y art. 8408-512
По запросу
46
Clamp, Routing art. 3008-040
По запросу
47
Хомут Arctic Cat art. 1623-981
от 578 ₽
48
Hose, Coolant art. 0610-906
По запросу
49
Tube, Coolant art. 0613-103
По запросу
50
Hose, Coolant art. 0610-895
По запросу
51
Зажим Arctic Cat art. 0123-788
По запросу
