модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 BLACK (S2015PTUTOUSB)

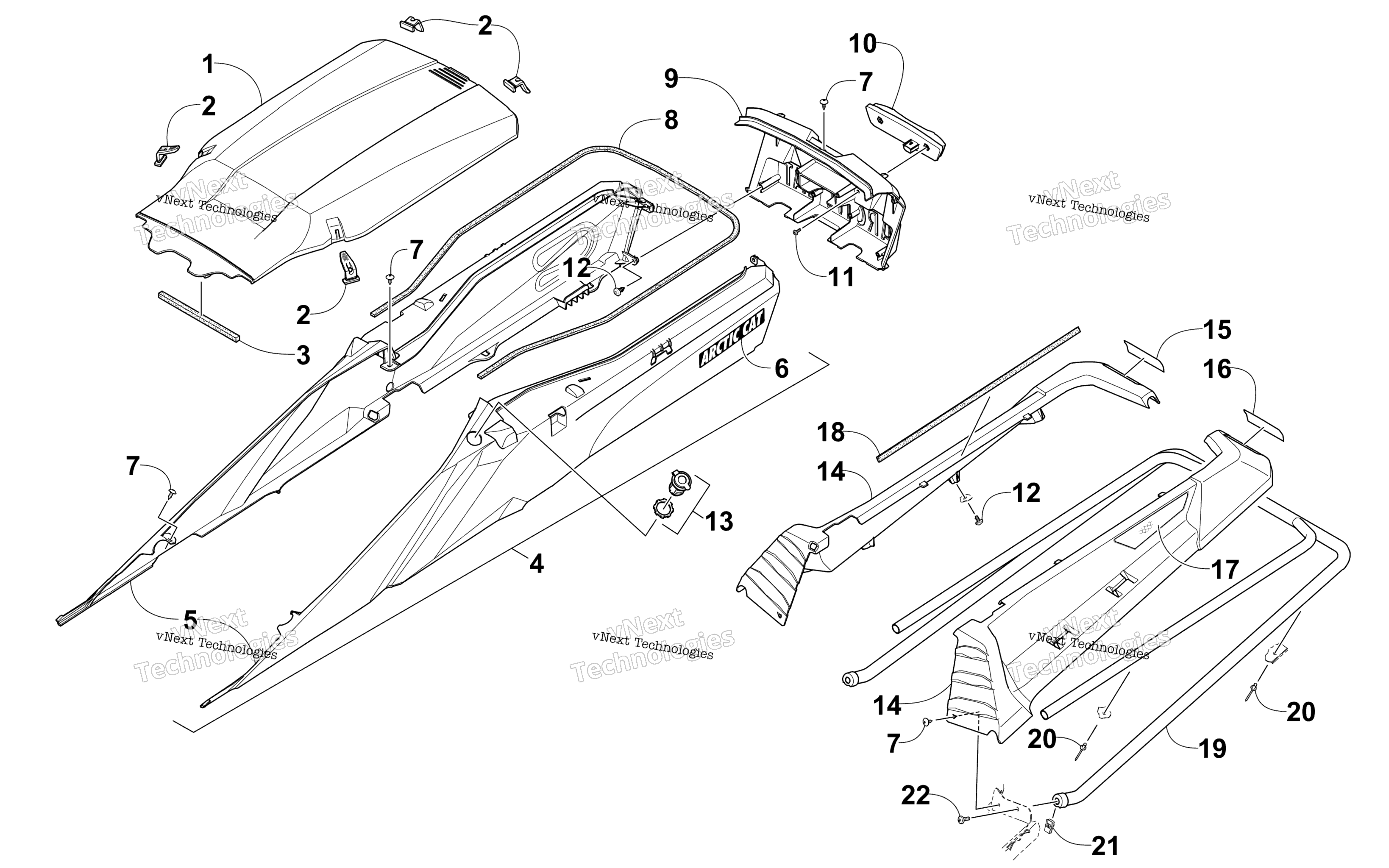

Схема задний Bumper, Storage, и Taillight узла для PANTERA 7000 BLACK (S2015PTUTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Storage Box art. 6606-697
По запросу
2
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 4 шт.
3
Seal, Lid - Front art. 0617-746
По запросу
4
Fascia, Front Rack - Left - Assembly (inc. 5 and one No. 6) art. 4718-427
По запросу
4
Fascia, Front Rack - Right - Assembly (inc. 5 and one No. 6) art. 4718-426
По запросу
5
Fascia, Front Rack - Left - Black art. 6606-685
По запросу
5
Fascia, Front Rack - Right - Black art. 6606-684
По запросу
6
Decal, Arctic Cat art. 1621-698
По запросу
7
Винт-саморез Arctic Cat art. 1623-129
По запросу
8
Seal, Lid - Rear art. 0617-741
По запросу
9
Fascia, Rack - Rear art. 6606-499
По запросу
10
стоп сигнал art. 0609-898
от 3 166 ₽
11
Screw, Machine art. 8476-512
По запросу
12
Screw, Self-Tapping art. 2623-017
По запросу
13
Розетка 12V Arctic Cat art. 0641-897
По запросу
14
Panel, Rear Bumper w/Decals - Left (inc. 16-17) art. 4718-347
По запросу
14
Panel, Rear Bumper w/Decals - Right (inc. 15 and 17) art. 4718-346
По запросу
15
Decal, Warning - Towing (French) art. 5611-852
По запросу
16
Decal, Warning - Towing (English) art. 5611-853
По запросу
17
Decal, Reflector - Left - Red art. 1621-395
По запросу
17
Decal, Reflector - Right - Red art. 1621-394
По запросу
18
Seal, Bumper Panel art. 0617-742
По запросу
19
Bumper, Rear - Black art. 1707-628
По запросу
20
Заклепка Arctic Cat art. 8060-706
от 116 ₽
21
Клипса Arctic Cat art. 0423-577
от 168 ₽
22
Болт Arctic Cat art. 8476-620
По запросу
