модель 2015 года
- Модель Pantera 7000
- Код модели PANTERA 7000 BLACK (S2015PTUTOUSB)

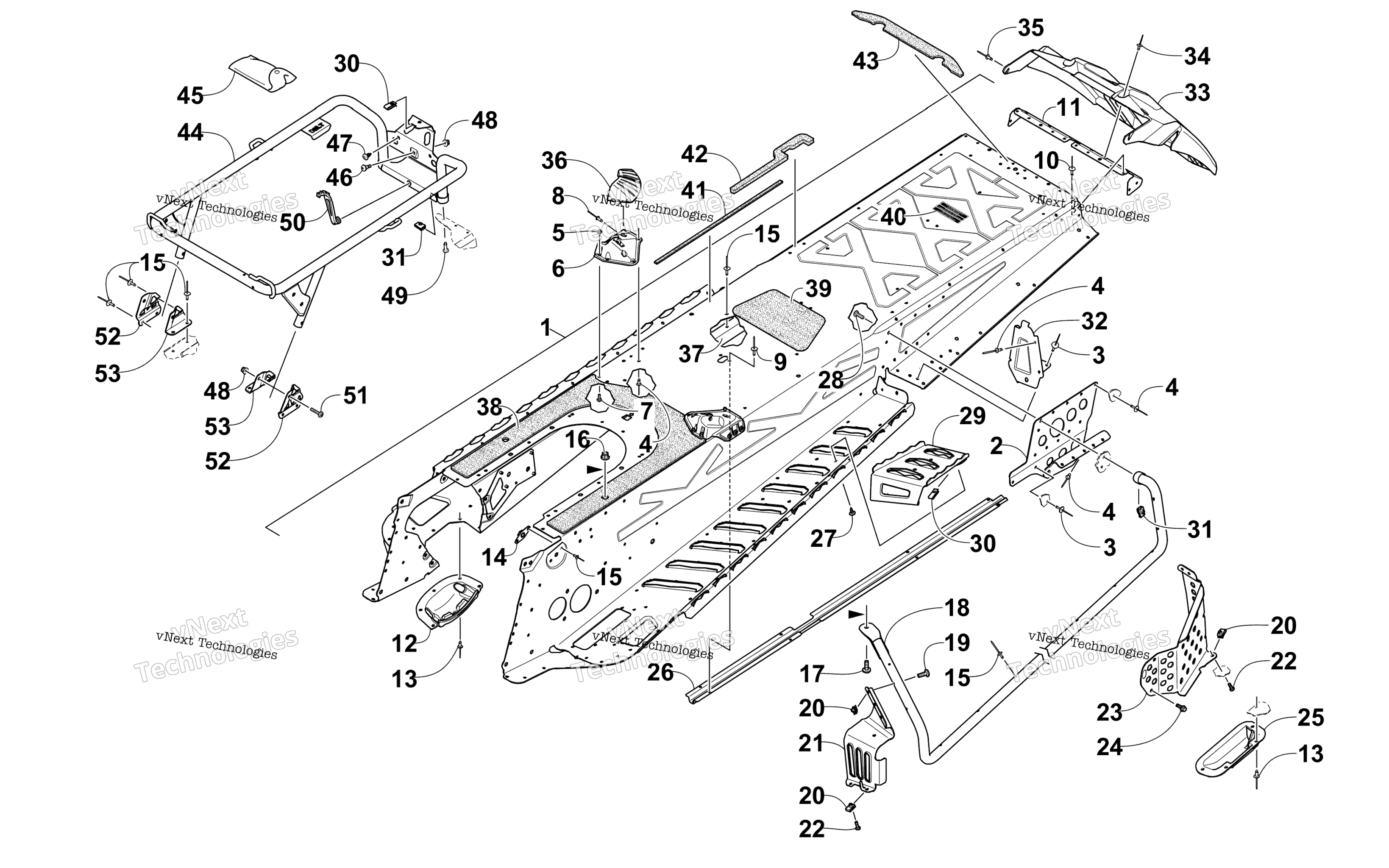

Схема Tunnel и задний полка узла для PANTERA 7000 BLACK (S2015PTUTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-940
По запросу
1
Tunnel Assembly (inc. 2-11, 32, and the Front Frame) art. 1707-875
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 2707-090
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 2707-091
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right art. 1707-644
По запросу
6
Bracket, Mounting - Rear Spar - Left art. 1707-645
По запросу
7
Screw, Machine art. 8476-512
По запросу
8
Rivet art. 1623-257
По запросу
9
Клепка Arctic Cat art. 8060-504
от 116 ₽
10
Rivet art. 8060-484
По запросу
11
End Cap, Tunnel art. 1607-153
По запросу
12
Protector, Chain Case art. 1607-109
По запросу
13
Заклепка Arctic Cat art. 8061-708
от 168 ₽
14
Plate, Retaining art. 0608-631
По запросу
15
Заклепка Arctic Cat art. 8060-706
от 116 ₽
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
Screw, Machine art. 8476-820
По запросу
18
Support, Footrest - Left - Black art. 1707-603
По запросу
18
Support, Footrest - Right - Black art. 1707-602
По запросу
19
Screw, Machine art. 8468-535
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
21
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
22
Screw, Machine art. 8470-516
По запросу
23
Shield, Brake Disc art. 1607-346
По запросу
24
Screw, Cap art. 8408-613
По запросу
25
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
26
Protector, Harness - Taillight Extension art. 0630-301
По запросу
27
Винт-саморез Arctic Cat art. 1623-129
По запросу
28
Винт Arctic Cat art. 8477-620
от 168 ₽
29
Footrest, Passenger - Right art. 1607-288
По запросу
29
Footrest, Passenger - Left art. 1607-289
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Клипса Arctic Cat art. 0423-577
от 168 ₽
32
Close Off, Running Board - Left art. 1607-195
По запросу
32
Close Off, Running Board - Right art. 1607-194
По запросу
33
Snowflap art. 6606-486
По запросу
34
Rivet art. 8061-706
По запросу
35
Rivet art. 8061-506
По запросу
36
Support, Gas Tank - Right art. 6606-664
По запросу
36
Support, Gas Tank - Left art. 6606-665
По запросу
37
Protector, Tunnel art. 1607-459
По запросу
38
Pad, Fuel Tank - Front art. 0617-750
По запросу
39
Pad, Fuel Tank - Center art. 6606-935
По запросу
40
Decal, Capacity - Storage Box art. 2621-316
По запросу
41
Foam, Side Panel art. 0617-743
По запросу
42
Foam, Rack - Right art. 0617-748
По запросу
42
Foam, Rack - Left art. 0617-749
По запросу
43
Foam, Fascia - Rear art. 0617-744
По запросу
44
Rack, Rear - Black art. 5706-635
По запросу
45
Kit, Tool art. 0744-064
По запросу
46
Болт Arctic Cat art. 0423-356
от 168 ₽
47
Screw, Self-Tapping art. 2623-017
По запросу
48
Гайка Arctic Cat art. 8427-602
от 116 ₽
49
Screw, Machine art. 2623-059
По запросу
50
Strap, Hold Down art. 6606-392
По запросу
51
Screw, Machine art. 8468-635
По запросу
52
Bracket, Mounting - Rack - Outer - Right - Black art. 5706-450
По запросу
52
Bracket, Mounting - Rack - Outer - Left - Black art. 5706-451
По запросу
53
Bracket, Mounting - Rack - Inner - Right - Black art. 5706-448
По запросу
53
Bracket, Mounting - Rack - Inner - Left - Black art. 5706-449
По запросу
