модель 2015 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO ES GREEN (S2015ZRDSPUSG)

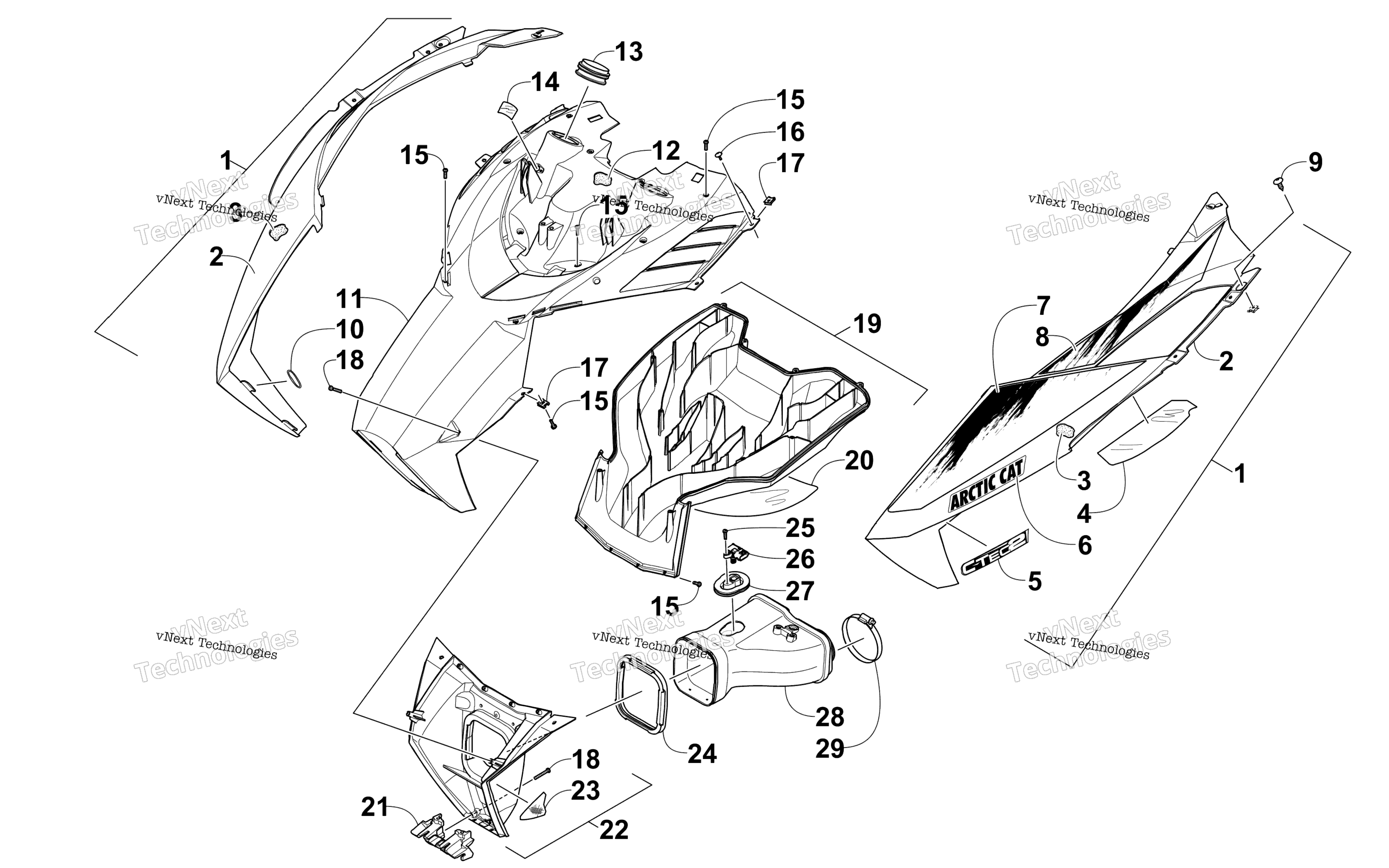

Схема капота And Air Intake Assembly для ZR 6000 SNO PRO ES GREEN (S2015ZRDSPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Right - White (inc. 2-3 and 5-8) art. 4718-370
По запросу
1
Hood w/Decals - Left - White (inc. 2-8) art. 4718-371
По запросу
2
Hood w/o Decals - Right - White (inc. 3) art. 3718-612
По запросу
2
Hood w/o Decals - Left - White (inc. 3-4) art. 3718-613
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - "C-TEC2" art. 0621-906
По запросу
6
Decal, Hood - "Arctic Cat" art. 0621-732
По запросу
7
Decal, Hood - Front Right art. 1621-496
По запросу
7
Decal, Hood - Front Left art. 1621-497
По запросу
8
Decal, Hood - Rear Right art. 1621-498
По запросу
8
Decal, Hood - Rear Left art. 1621-499
По запросу
9
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
10
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
11
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
12
Foam, Intake art. 0617-648
от 1 156 ₽
13
Seal art. 6606-386
По запросу
14
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
15
Screw, Self-Tapping art. 1623-933
По запросу
16
Винт Arctic Cat art. 2623-164
от 368 ₽
17
Nut, U art. 1623-939
По запросу
18
Screw, Self-Tapping art. 1623-929
По запросу
19
Plenum, Intake - Lower Rear (inc. 20) art. 5706-358
По запросу
20
Foil, Protective art. 6606-406
По запросу
21
Retainer, Plenum art. 6606-822
По запросу
22
Plenum, Air Intake - Lower Front - w/Reflector (inc. 23) art. 5706-990
По запросу
23
Decal, Reflector - Amber art. 0621-989
По запросу
24
Adapter, Boot art. 0617-624
По запросу
25
Screw, Self-Tapping art. 2623-016
По запросу
26
Sensor, T-MAP art. 0824-052
от 4 464 ₽
27
Boot art. 2670-444
По запросу
28
Boot, Intake art. 1770-056
По запросу
29
Clamp, Hose art. 0423-018
По запросу
