модель 2015 года
- Модель ZR 6000
- Код модели ZR 6000 SNO PRO ES GREEN (S2015ZRDSPUSG)

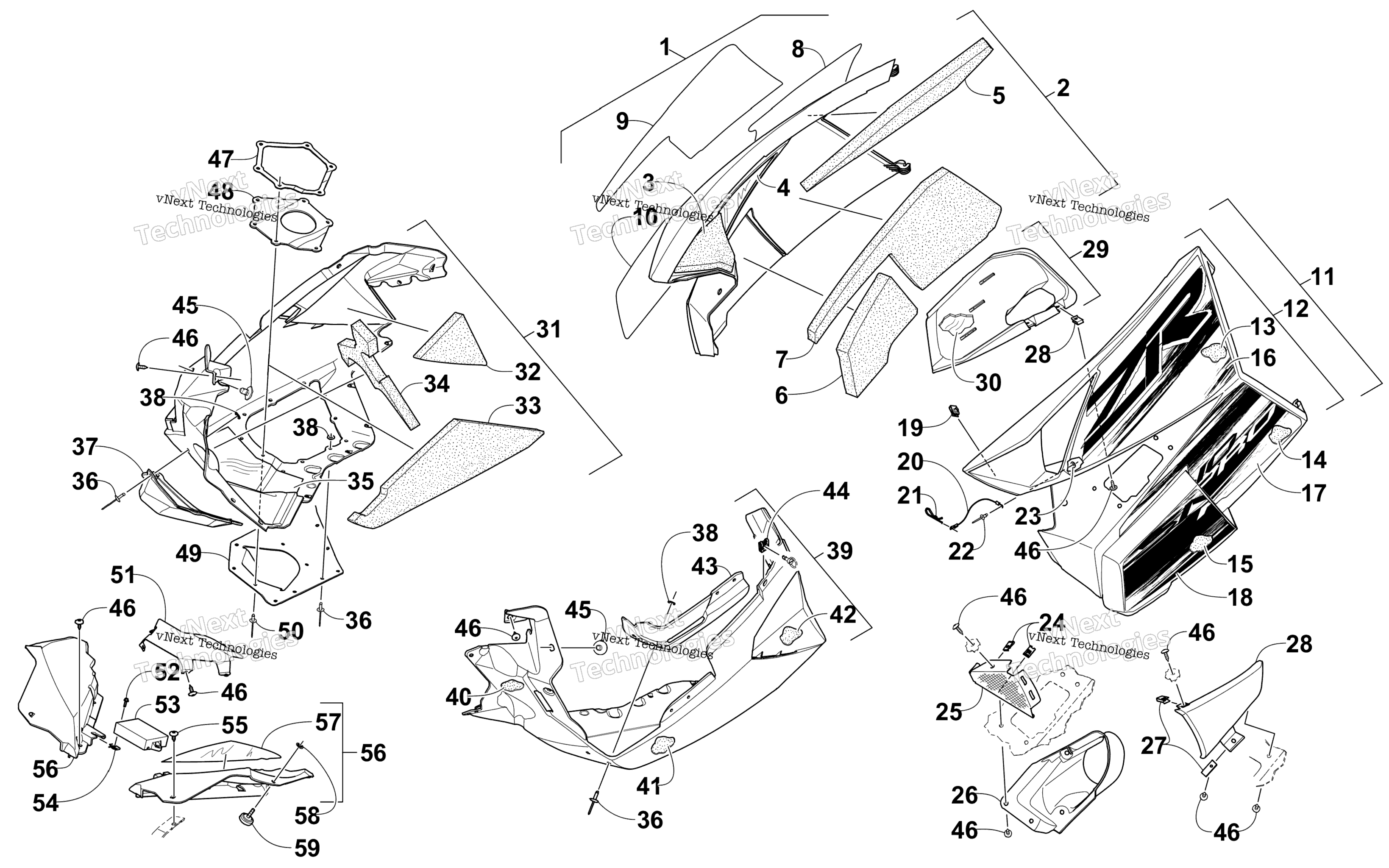

Схема Skid Plate и Side панель узла для ZR 6000 SNO PRO ES GREEN (S2015ZRDSPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - White (inc. 2-10) art. 4718-392
По запросу
2
Panel, Side - w/o Decals - Right - White (inc. 3-7) art. 3718-438
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper - Right art. 1621-500
По запросу
9
Decal, Side Panel - Lower - Right art. 1621-504
По запросу
10
Decal, Side Panel - Forward - Right art. 1621-506
По запросу
11
Panel, Side w/Decals - Left - White (inc. 12-18) art. 4718-393
По запросу
12
Panel, Side - w/o Decals - Left - White (inc. 13-15) art. 4718-555
По запросу
13
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
14
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
16
Decal, Side Panel - Upper - Left art. 1621-501
По запросу
17
Decal, Side Panel - Lower - Left art. 1621-505
По запросу
18
Decal, Side Panel - Forward - Left art. 1621-507
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
21
Clip, Hairpin art. 0605-283
По запросу
22
Rivet art. 8060-486
По запросу
23
Washer art. 8050-127
По запросу
24
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
25
Screen, Intake art. 6606-925
По запросу
26
Duct, Intake - Inner art. 2602-794
По запросу
27
Clip, U-Nut art. 1623-030
По запросу
28
Duct, Intake - Outer - White art. 2602-803
По запросу
29
Duct, Belt Cooling (inc. 30) art. 1702-369
По запросу
30
Foil, Protective art. 6606-694
По запросу
31
Plate, Skid - w/o Decals - Right - Black (inc. 32-38) art. 3718-422
По запросу
32
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
33
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
34
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
35
Foil, Protective art. 3612-327
По запросу
36
Заклепка Arctic Cat art. 8061-708
от 168 ₽
37
Deflector, Heat art. 2612-754
По запросу
38
Washer art. 0123-802
от 110 ₽
39
Plate, Skid - Left w/Foam - Black (inc. 40-43) art. 3718-789
По запросу
40
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
41
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
42
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
43
Panel, Reinforcement art. 6606-613
По запросу
44
Clip, Retaining art. 2623-005
от 1 130 ₽
45
Pin, Retaining art. 6606-592
По запросу
46
Винт-саморез Arctic Cat art. 1623-129
По запросу
47
Plate, Exhaust Outlet art. 2612-972
По запросу
48
Seal, Exhaust Outlet art. 2612-971
По запросу
49
Deflector, Exhaust Outlet - Black art. 1712-963
По запросу
50
Rivet art. 8061-710
По запросу
51
Shield, Heat - ECM art. 0632-003
По запросу
52
Болт Arctic Cat art. 8408-620
от 190 ₽
53
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-238
По запросу
54
Clip, U-Nut art. 0423-031
По запросу
55
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
56
Fascia, Front - Right - Black art. 6606-342
По запросу
56
Fascia, Front - Left - Black (inc. 57) art. 3718-303
По запросу
57
Foil, Protective art. 6606-405
По запросу
58
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
59
Screw, Thumb Optional art. 1623-999
По запросу
