модель 2015 года
- Модель ZR 6000
- Код модели ZR 6000 TUCKER HIBBERT RR BLACK (S2015ZRD68USB)

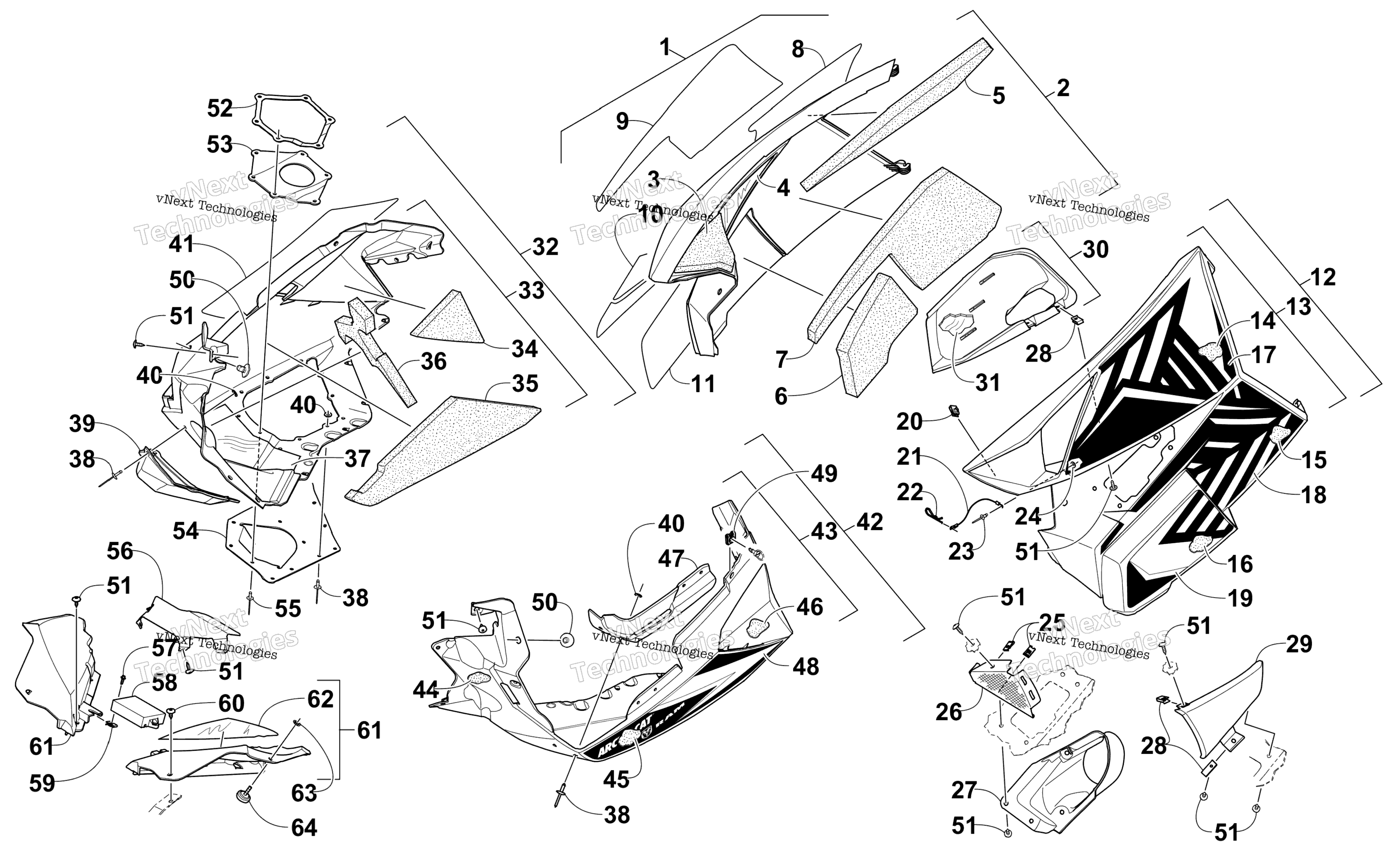

Схема Skid Plate и Side панель узла для ZR 6000 TUCKER HIBBERT RR BLACK (S2015ZRD68USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - Black (inc. 2-11) art. 4718-564
По запросу
2
Panel, Side - Right w/Foam - Black (inc. 3-7) art. 3718-180
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper - Right art. 2621-194
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 2621-198
По запросу
10
Decal, Side Panel - Center - Right art. 2621-196
По запросу
11
Decal, Side Panel - Lower Front - Right art. 2621-200
По запросу
12
Panel, Side w/Decals - Left - Black (inc. 13-19) art. 4718-565
По запросу
13
Panel, Side w/Foam- Left - Black (inc. 14-16) art. 4718-553
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Decal, Side Panel - Upper - Left art. 2621-195
По запросу
18
Decal, Side Panel - Lower Rear - Left art. 2621-199
По запросу
19
Decal, Side Panel - Lower Front - Left art. 2621-201
По запросу
20
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
21
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
22
Clip, Hairpin art. 0605-283
По запросу
23
Rivet art. 8060-486
По запросу
24
Washer art. 8050-127
По запросу
25
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
26
Screen, Intake art. 6606-925
По запросу
27
Duct, Intake - Inner art. 2602-794
По запросу
28
Clip, U-Nut art. 1623-030
По запросу
29
Duct, Intake - Outer - Black art. 2602-793
По запросу
30
Duct, Belt Cooling (inc. 31) art. 1702-369
По запросу
31
Foil, Protective art. 6606-694
По запросу
32
Plate, Skid w/Decals - Right - Black (inc. 33-41) art. 4718-566
По запросу
33
Plate, Skid - Right w/Foam- Black (inc. 34-40) art. 4718-158
По запросу
34
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
35
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
36
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
37
Foil, Protective art. 3612-327
По запросу
38
Заклепка Arctic Cat art. 8061-708
от 168 ₽
39
Deflector, Heat art. 2612-754
По запросу
40
Washer art. 0123-802
от 110 ₽
41
Decal, Skid Plate - Right art. 2621-202
По запросу
42
Plate, Skid w/Decals - Left - Black (inc. 43-48) art. 4718-567
По запросу
43
Plate, Skid - Left w/Foam - Black (inc. 44-47) art. 3718-789
По запросу
44
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
45
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
46
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
47
Panel, Reinforcement art. 6606-613
По запросу
48
Decal, Skid Plate - Left art. 2621-203
По запросу
49
Clip, Retaining art. 2623-005
от 1 130 ₽
50
Pin, Retaining art. 6606-592
По запросу
51
Винт-саморез Arctic Cat art. 1623-129
По запросу
52
Plate, Exhaust Outlet art. 2612-972
По запросу
53
Seal, Exhaust Outlet art. 2612-971
По запросу
54
Deflector, Exhaust Outlet - Black art. 1712-963
По запросу
55
Rivet art. 8061-710
По запросу
56
Shield, Heat - ECM art. 0632-003
По запросу
57
Болт Arctic Cat art. 8408-620
от 190 ₽
58
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-238
По запросу
59
Clip, U-Nut art. 0423-031
По запросу
60
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
61
Fascia, Front - Right - Black art. 6606-342
По запросу
61
Fascia, Front - Left - Black (inc. 62) art. 3718-303
По запросу
62
Foil, Protective art. 6606-405
По запросу
63
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
64
Screw, Thumb Optional art. 1623-999
По запросу
