модель 2015 года
- Модель ZR 6000
- Код модели ZR 6000 TUCKER HIBBERT RR BLACK (S2015ZRD68USB)

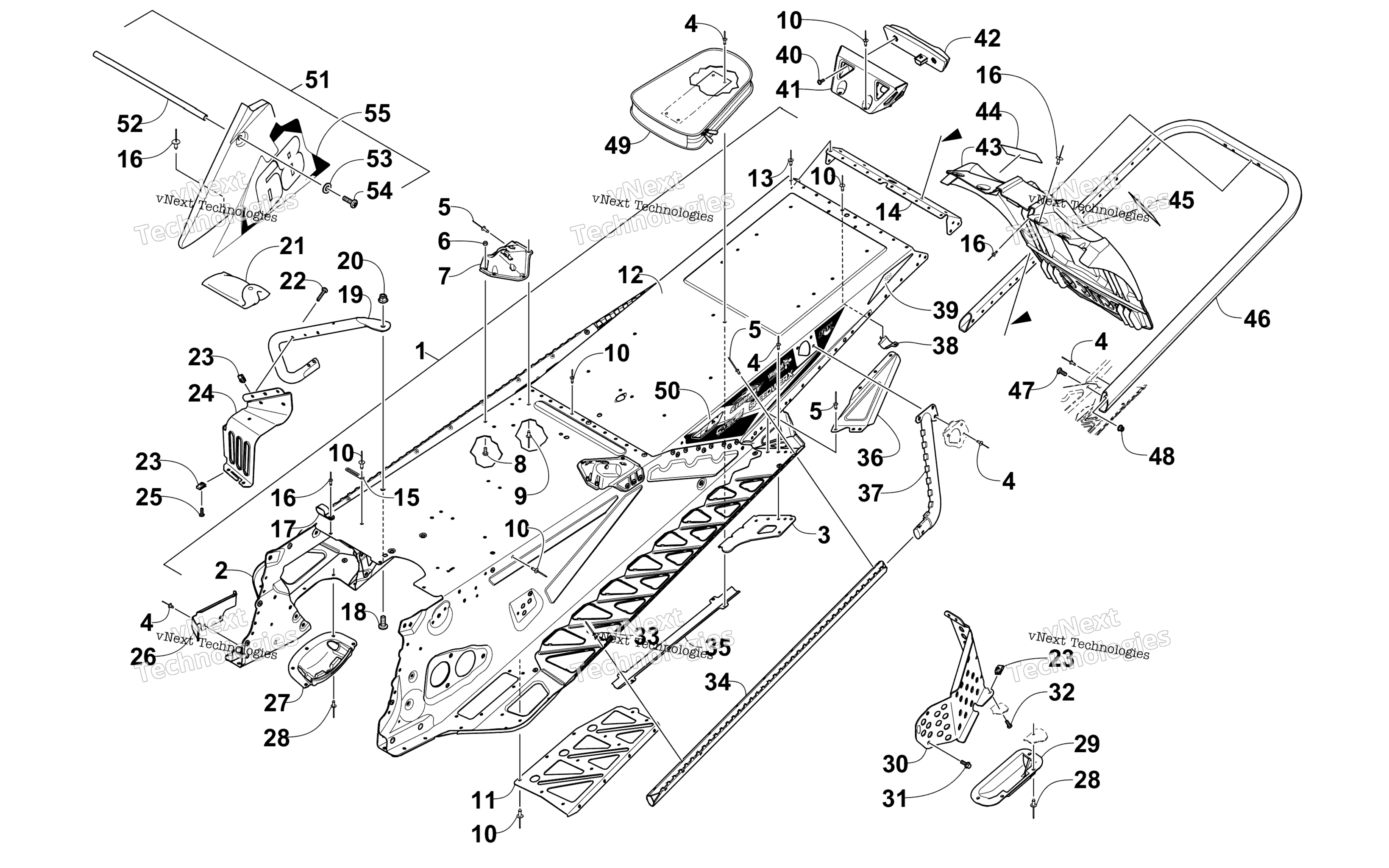

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 6000 TUCKER HIBBERT RR BLACK (S2015ZRD68USB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 1707-930
По запросу
1
Tunnel Assembly - Black (inc. 2-10 and 12-14) art. 2707-178
По запросу
2
Tunnel, Front - Assembly - Black (inc. 3-4) art. 2707-177
По запросу
3
Bracket, Mounting - Suspension - Left - Black art. 1707-917
По запросу
3
Bracket, Mounting - Suspension - Right - Black art. 1707-916
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
7
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet - Black art. 8060-702
По запросу
11
Support, Running Board - Right - Black art. 2707-172
По запросу
11
Support, Running Board - Left - Black art. 2707-173
По запросу
12
Tunnel, Rear - Black art. 1707-835
По запросу
13
Клепка Arctic Cat art. 8060-504
от 116 ₽
14
End Cap, Tunnel - Black art. 1707-725
По запросу
15
Зажим Arctic Cat art. 1623-984
По запросу
16
Rivet art. 8061-706
По запросу
17
Clamp, Routing art. 1623-762
По запросу
18
Screw, Machine art. 8476-820
По запросу
19
Support, Footrest - Left art. 1707-455
По запросу
19
Support, Footrest - Right art. 1707-454
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Kit, Tool art. 0744-078
По запросу
22
Screw, Machine art. 8468-535
По запросу
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Footrest - Right - Black art. 1707-556
По запросу
24
Footrest - Left - Black art. 1707-557
По запросу
25
Screw, Machine art. 8470-516
По запросу
26
Bracket, Routing - Oil Line art. 0608-705
По запросу
27
Protector, Chain Case art. 1607-109
По запросу
28
Заклепка Arctic Cat art. 8061-708
от 168 ₽
29
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
30
Shield, Brake Disc - Black art. 4707-060
По запросу
31
Screw, Cap art. 8408-613
По запросу
32
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
33
Rivet art. 1623-130
По запросу
34
Roll, Tunnel - Left - Black art. 2707-171
По запросу
34
Roll, Tunnel - Right - Black art. 2707-170
По запросу
35
Protector, Harness - Taillight Extension art. 0630-308
По запросу
36
Gusset, Running Board - Left - Black art. 1707-699
По запросу
36
Gusset, Running Board - Right - Black art. 1707-698
По запросу
37
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
37
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
38
Protector, Taillight Harness art. 0630-292
По запросу
39
Decal, Reflector - Red art. 8621-870
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
42
стоп сигнал art. 0609-898
от 3 166 ₽
43
Snowflap art. 6606-394
от 10 642 ₽
44
Decal, Warning - Towing (French) art. 5611-852
По запросу
45
Decal, Warning - Towing (English) art. 5611-853
По запросу
46
Bumper, Rear - 129" - Black art. 2707-578
По запросу
47
Болт Arctic Cat art. 8476-620
По запросу
48
Гайка Arctic Cat art. 8427-602
от 116 ₽
49
Bag, Belt art. 6606-615
По запросу
50
Decal, Tunnel - Right art. 2621-208
По запросу
50
Decal, Tunnel - Left art. 2621-209
По запросу
51
Kit, Number Plate (inc. six No. 16 and 52-55) art. 4718-505
По запросу
52
Tube, Mounting art. 6606-698
По запросу
53
WASHER,FLAT M6-6.87X25.4X2.3 Z&C art. 8450-108
По запросу
54
Винт Arctic Cat art. 8468-616
от 116 ₽
55
Decal, Number Plate - Right art. 2621-206
По запросу
55
Decal, Number Plate - Left art. 2621-207
По запросу
