модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 ES (S2016M6DLEUSB)

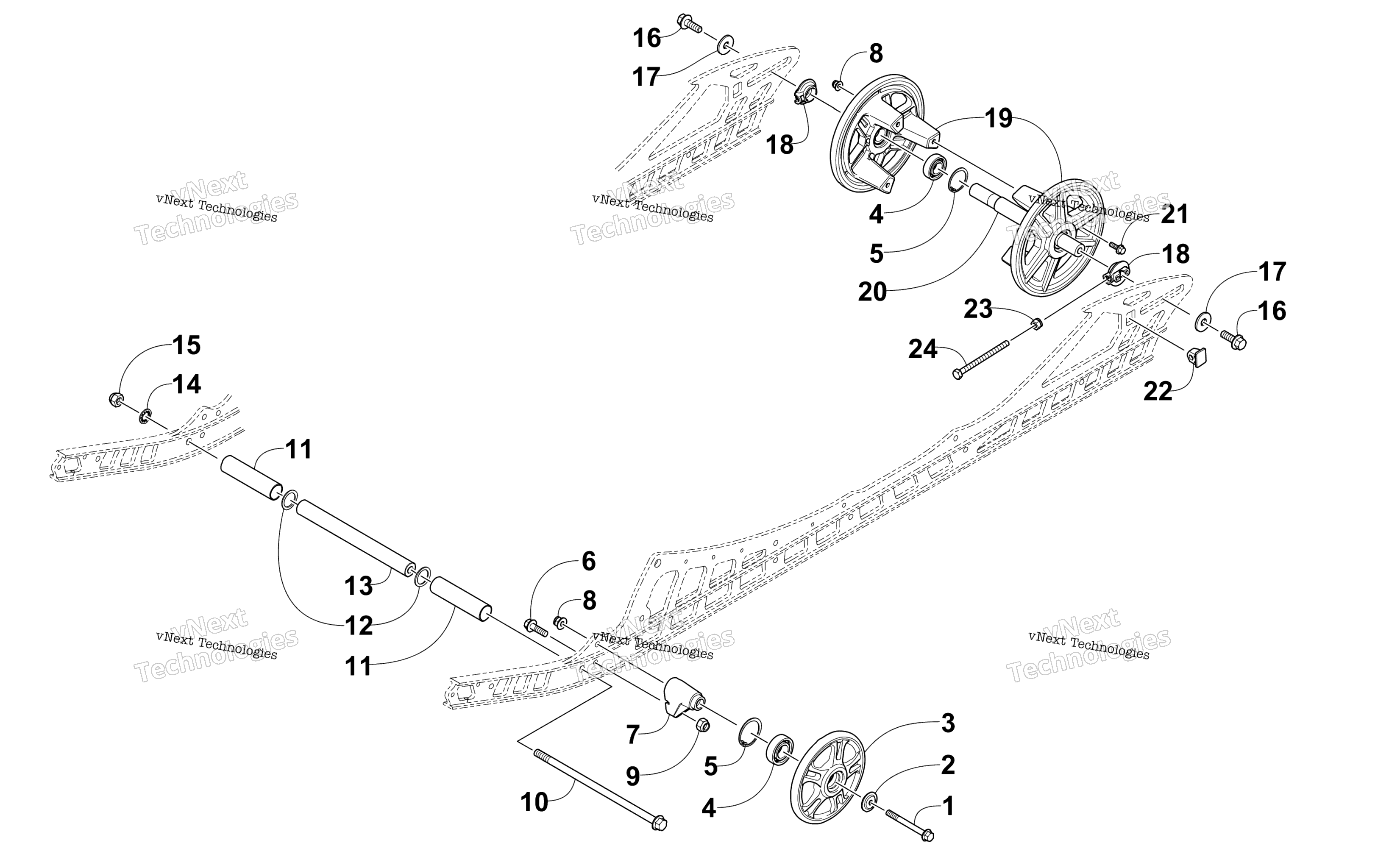

Схема Idler колесо узла для M 6000 LTD 153 ES (S2016M6DLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Ролик гусеницы Arctic Cat art. 3604-386
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Nut art. 8422-602
По запросу
10
Болт Arctic Cat art. 1423-431
По запросу
11
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
12
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
13
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
14
Шайба Arctic Cat art. 1623-992
от 168 ₽
15
Nut, Lock art. 8422-002
от 882 ₽
16
Болт Arctic Cat art. 8408-031
от 368 ₽
17
Washer art. 1623-931
По запросу
18
Bushing, Adjuster art. 3604-641
По запросу
19
Ролик гусеницы Arctic Cat art. 4604-137
По запросу
20
Axle, Rear art. 3604-640
По запросу
21
Болт Arctic Cat art. 8408-620
от 190 ₽
22
Adjuster, Track art. 3604-647
По запросу
23
Nut, Lock art. 8422-802
По запросу
24
Screw, Cap art. 1623-682
По запросу
