модель 2016 года
- Модель M 6000
- Код модели M 6000 LTD 153 ES (S2016M6DLEUSB)

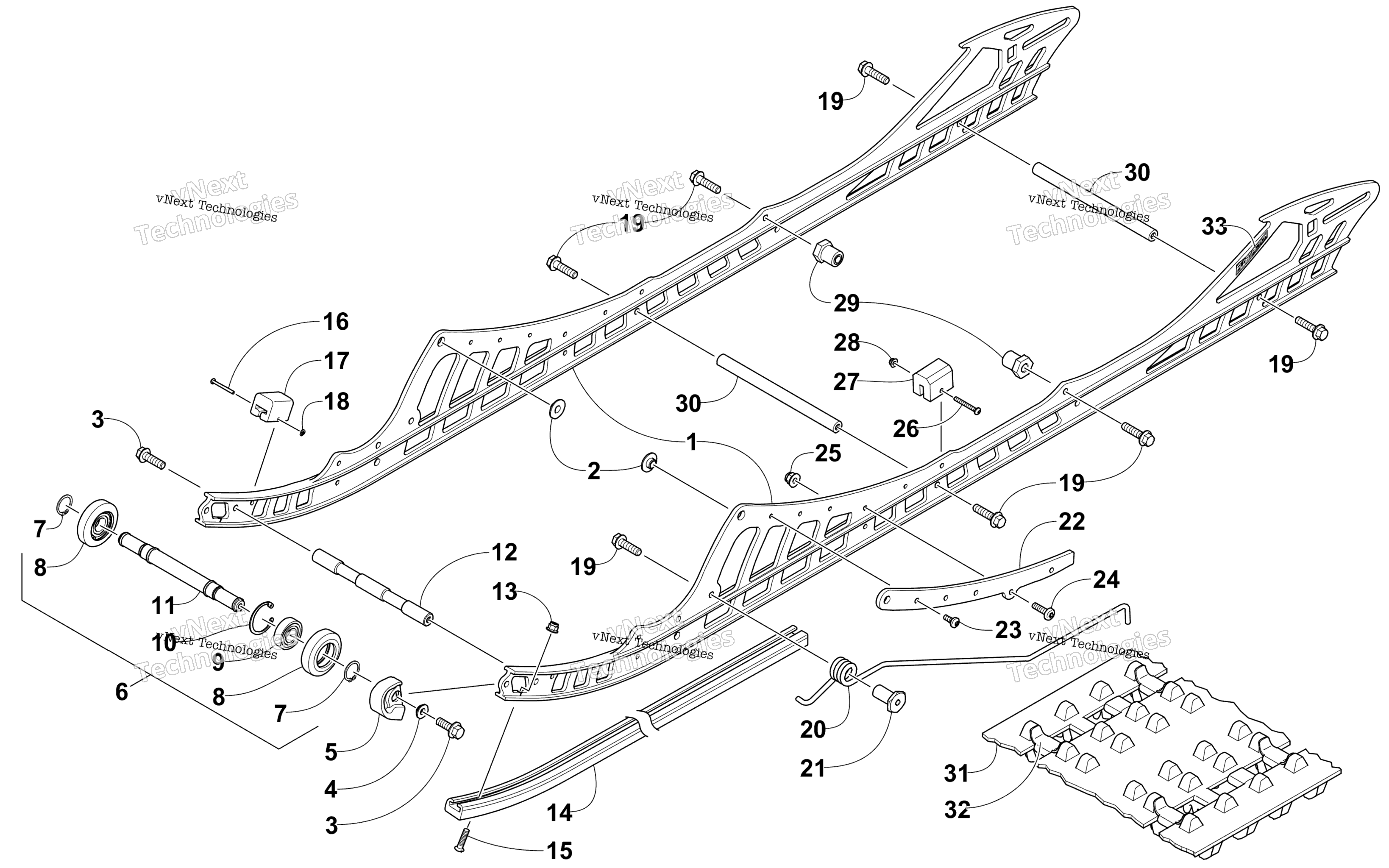

Схема Slide Rail и Track узла для M 6000 LTD 153 ES (S2016M6DLEUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 2704-813
По запросу
1
Rail, Formed - Black art. 2704-657
По запросу
2
Insert, Rail art. 3604-266
По запросу
3
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
4
Spacer art. 3604-928
По запросу
5
End Cap, Slide Rail art. 4604-214
По запросу
6
Axle, Idler Wheel - Assembly art. 2704-964
По запросу
7
Ring, Retaining art. 1423-001
По запросу
8
Wheel, Idler - Black (inc. 9-10) art. 3604-844
По запросу
9
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
10
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
11
Axle art. 3604-921
По запросу
12
Axle art. 3604-630
По запросу
13
Nut, Lock art. 8047-366
По запросу
14
Wearstrip, Slide Rail art. 3604-715
от 1 901 ₽
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365 мм
art. 10-5375-0-03-01
2 752 ₽
Требуется 2 шт.
Аналог
Склиз Arctic Cat (графитовый) 2 (10) профиль
art. 102-66-99
1 877 ₽
Требуется 2 шт.
Подписаться
Аналог
Склиз Garland 10 профиль для Arctic Cat , 1181 мм
art. 10-4650-0-02-01
1 901 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-08
3 751 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha , 1365мм
art. 10-5375-0-03-12
2 820 ₽
Требуется 2 шт.
Аналог
Склиз Garland 10 профиль для Arctic Cat / Yamaha, 1626 мм
art. 10-6400-0-01-12
3 413 ₽
Требуется 2 шт.
Подписаться
15
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
16
Rivet, Solid art. 0123-767
По запросу
17
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
18
Nut, Push art. 0123-766
По запросу
19
Винт Arctic Cat art. 8408-826
По запросу
20
Scratcher, Ice - Right art. 1704-734
По запросу
20
Scratcher, Ice - Left art. 1704-735
По запросу
21
Bushing art. 3604-678
По запросу
22
Brace, Rail - Black art. 2704-654
По запросу
23
Винт Arctic Cat art. 0423-538
от 110 ₽
24
Screw, Machine art. 8468-625
По запросу
25
Гайка Arctic Cat art. 8427-602
от 116 ₽
26
Screw, Machine art. 8470-540
По запросу
27
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 2 шт.
28
Nut, Lock art. 8427-502
По запросу
29
Втулка-ограничитель хода заднего рычага Arctic Cat art. 3604-635
По запросу
30
Axle art. 3604-667
По запросу
31
Track Assembly (inc. 31) art. 2602-856
По запросу
32
Clip, Guide art. 2602-386
По запросу
33
Decal, "Float Action" art. 2621-930
По запросу
