модель 2016 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY 141 SNO PRO ORANGE (S2016X8HHIUSO)

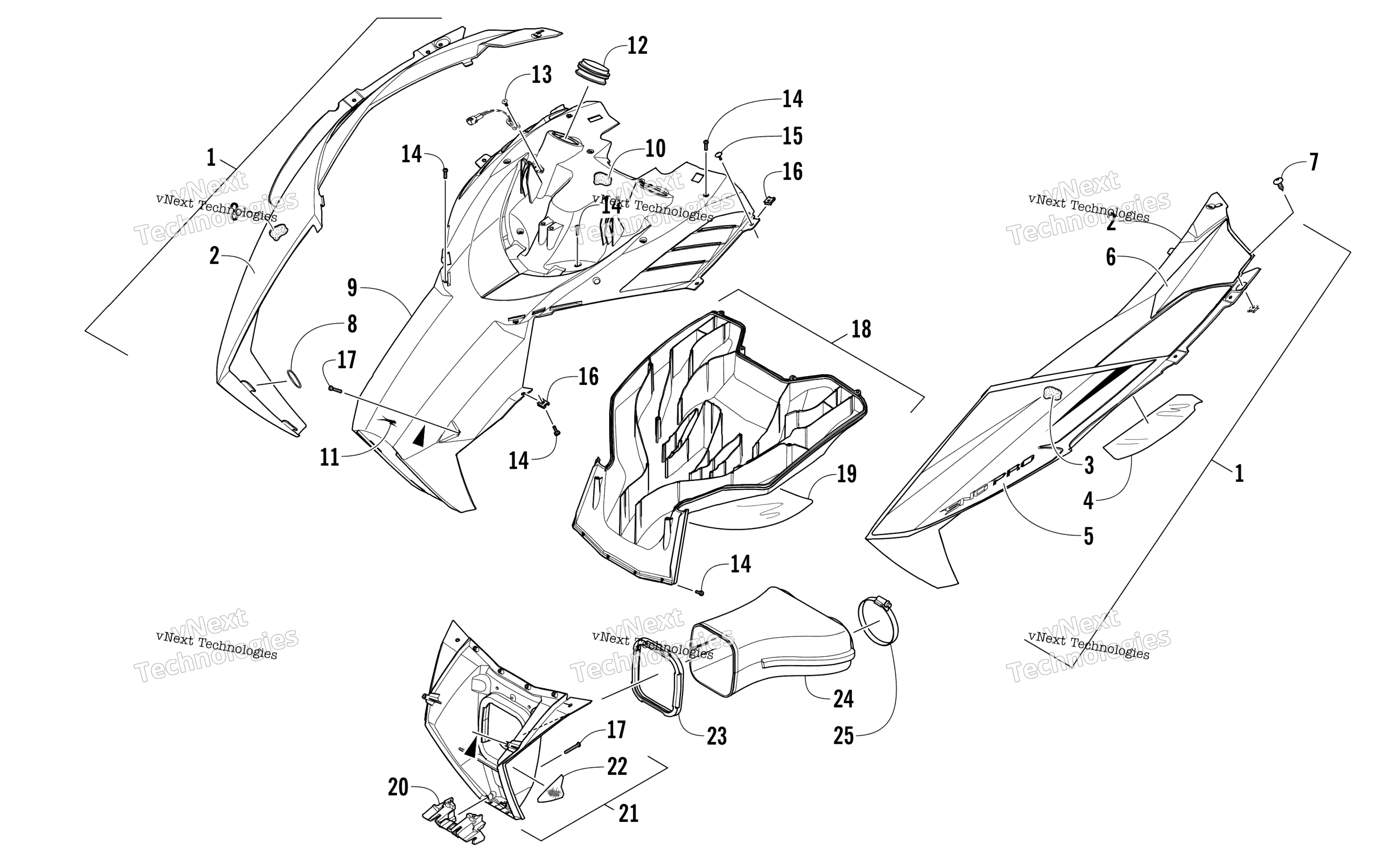

Схема капота And Air Intake Assembly для XF 8000 HIGH COUNTRY 141 SNO PRO ORANGE (S2016X8HHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Right - White (inc. 2-3 and 5-6) art. 4718-616
По запросу
1
Hood w/Decals - Left - White (inc. 2-6) art. 4718-617
По запросу
2
Hood w/o Decals - Right - White (inc. 3) art. 3718-612
По запросу
2
Hood w/o Decals - Left - White (inc. 3-4) art. 3718-613
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Front - Left - Orange art. 2621-513
По запросу
5
Decal, Hood - Front - Right - Orange art. 2621-512
По запросу
6
Decal, Hood - Rear - Right - Orange art. 2621-514
По запросу
6
Decal, Hood - Rear - Left - Orange art. 2621-515
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Emblem, Aircat art. 4411-479
По запросу
12
Seal art. 6606-386
По запросу
13
Clip, Retaining art. 0623-165
По запросу
14
Screw, Self-Tapping art. 1623-933
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Nut, U art. 1623-939
По запросу
17
Screw, Self-Tapping art. 1623-929
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 5706-358
По запросу
19
Foil, Protective art. 6606-406
По запросу
20
Retainer, Plenum art. 6606-822
По запросу
21
Plenum, Air Intake - Lower Front - w/Reflector (inc. 22) art. 5706-990
По запросу
22
Decal, Reflector - Amber art. 0621-989
По запросу
23
Adapter, Boot art. 0617-624
По запросу
24
Boot art. 2670-328
По запросу
25
Clamp, Hose art. 0423-018
По запросу
