модель 2016 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY 141 SNO PRO ORANGE (S2016X8HHIUSO)

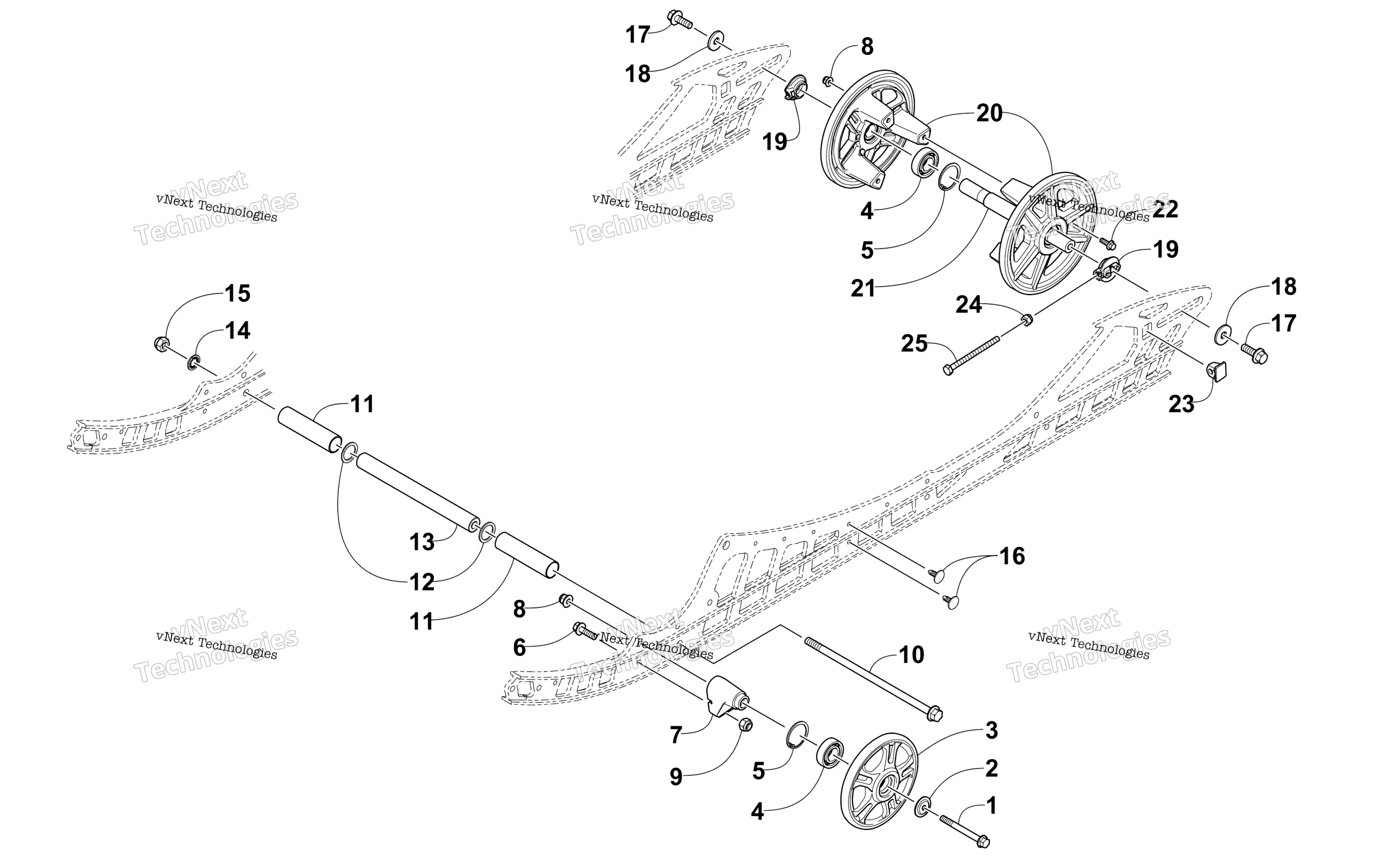

Схема Idler колесо узла для XF 8000 HIGH COUNTRY 141 SNO PRO ORANGE (S2016X8HHIUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Ролик гусеницы Arctic Cat art. 3604-386
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Nut art. 8422-602
По запросу
10
Болт Arctic Cat art. 1423-431
По запросу
11
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
12
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
13
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
14
Шайба Arctic Cat art. 1623-992
от 168 ₽
15
Nut, Lock art. 8422-002
от 882 ₽
16
Plug, Plastic art. 2623-196
По запросу
17
Болт Arctic Cat art. 8408-031
от 368 ₽
18
Washer art. 1623-931
По запросу
19
Bushing, Adjuster art. 3604-641
По запросу
20
Ролик гусеницы Arctic Cat art. 4604-137
По запросу
21
Axle, Rear art. 3604-640
По запросу
22
Болт Arctic Cat art. 8408-620
от 190 ₽
23
Adjuster, Track art. 3604-647
По запросу
24
Nut, Lock art. 8422-802
По запросу
25
Screw, Cap art. 1623-682
По запросу
