модель 2016 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 (S2016X8HHCUSB)

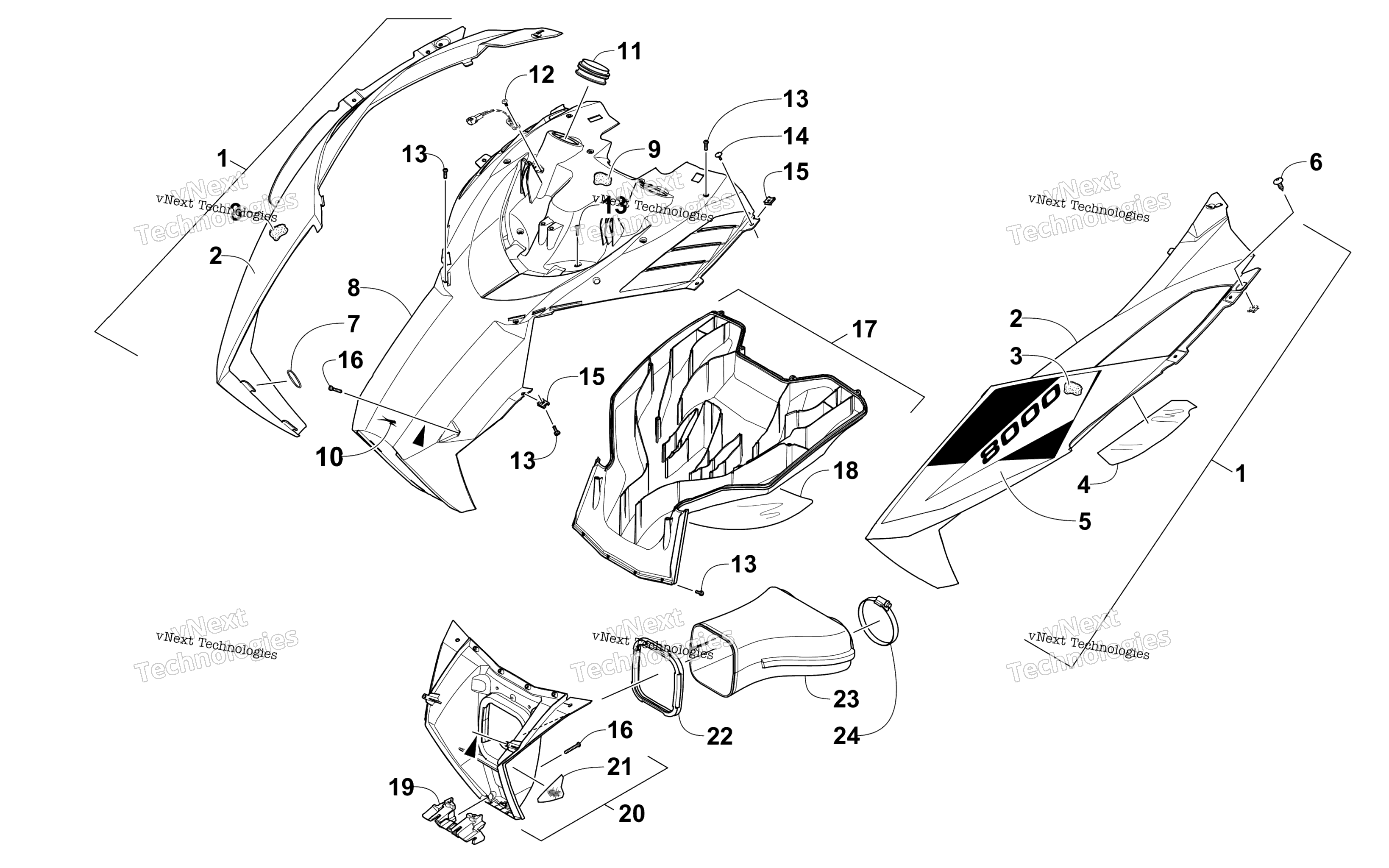

Схема капота And Air Intake Assembly для XF 8000 HIGH COUNTRY LTD ES 141 (S2016X8HHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-5) art. 4718-653
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3 and 5) art. 4718-652
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Right - Black art. 2621-424
По запросу
5
Decal, Hood - Left - Black art. 2621-425
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
8
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
9
Foam, Intake art. 0617-648
от 1 156 ₽
10
Emblem, Aircat art. 4411-479
По запросу
11
Seal art. 6606-386
По запросу
12
Clip, Retaining art. 0623-165
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Screw, Self-Tapping art. 1623-929
По запросу
17
Plenum, Intake - Lower Rear (inc. 18) art. 5706-358
По запросу
18
Foil, Protective art. 6606-406
По запросу
19
Retainer, Plenum art. 6606-822
По запросу
20
Plenum, Air Intake - Lower Front - w/Reflector (inc. 21) art. 5706-990
По запросу
21
Decal, Reflector - Amber art. 0621-989
По запросу
22
Adapter, Boot art. 0617-624
По запросу
23
Boot art. 2670-328
По запросу
24
Clamp, Hose art. 0423-018
По запросу
