модель 2016 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 (S2016X8HHCUSB)

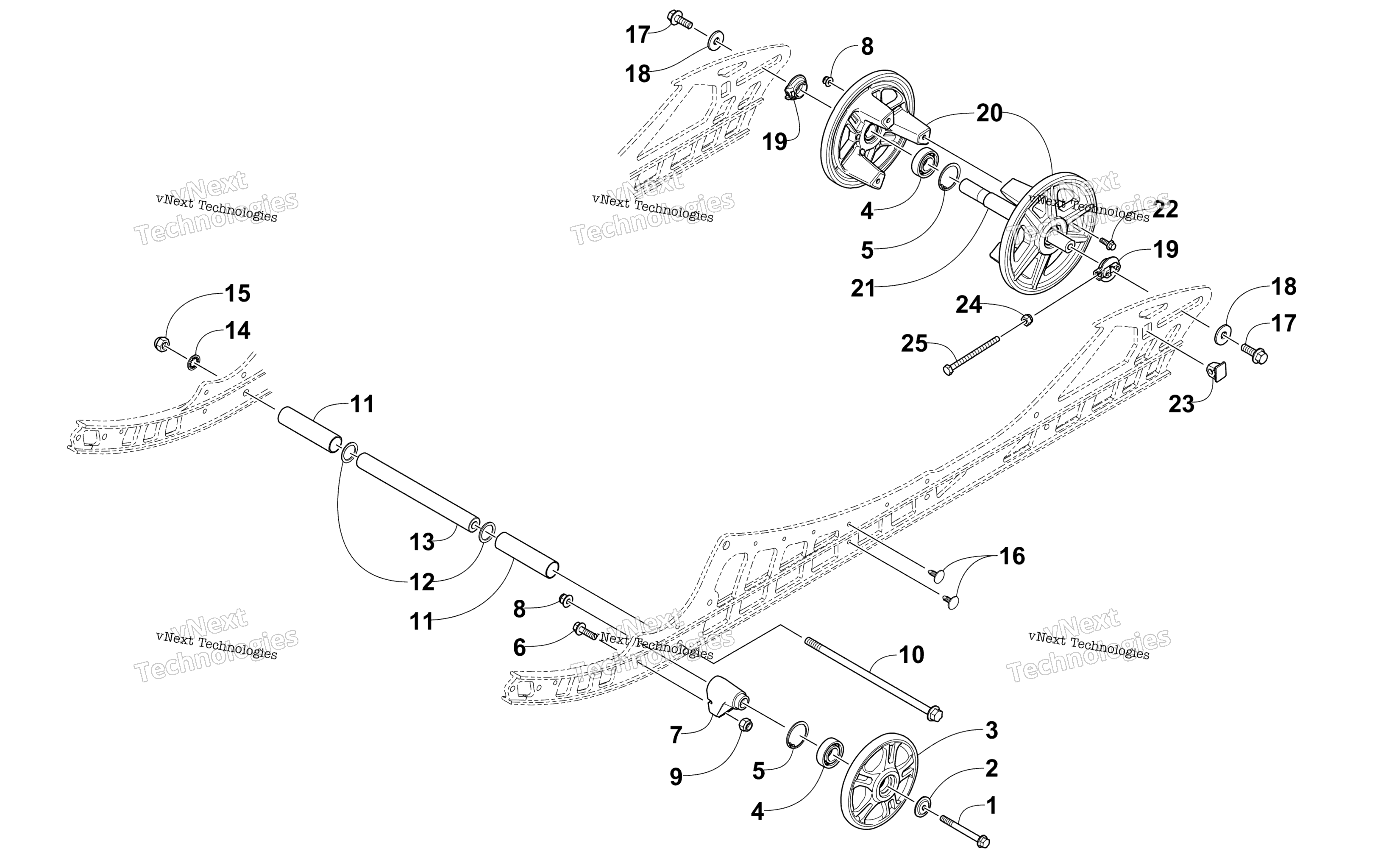

Схема Idler колесо узла для XF 8000 HIGH COUNTRY LTD ES 141 (S2016X8HHCUSB)
Схема
Детали

Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
2
Washer art. 2623-025
По запросу
3
Wheel, Idler - Black (inc. two No. 4-5) art. 3604-386
По запросу
3
Wheel, Idler - Black (inc. two No. 4-5) art. 3604-386
По запросу
4
Bearing art. 3604-033
от 890 ₽
4
Bearing art. 3604-033
от 890 ₽
5
Ring, Retaining art. 0623-946
По запросу
5
Ring, Retaining art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Nut, Hex art. 8427-602
от 116 ₽
8
Nut, Hex art. 8427-602
от 116 ₽
9
Nut art. 8422-602
По запросу
9
Nut art. 8422-602
По запросу
10
BOLT, HFH M10-1.25X250 CL10.9 RIE SILVER art. 1423-431
По запросу
10
BOLT, HFH M10-1.25X250 CL10.9 RIE SILVER art. 1423-431
По запросу
11
Spacer art. 3604-083
от 1 596 ₽
11
Spacer art. 3604-083
от 1 596 ₽
12
Washer art. 0623-912
от 168 ₽
12
Washer art. 0623-912
от 168 ₽
13
Axle art. 3604-269
от 7 802 ₽
13
Axle art. 3604-269
от 7 802 ₽
14
Washer, Internal Tooth Lock art. 1623-992
от 168 ₽
14
Washer, Internal Tooth Lock art. 1623-992
от 168 ₽
15
Nut, Lock art. 8422-002
от 882 ₽
15
Nut, Lock art. 8422-002
от 882 ₽
16
Plug, Plastic art. 2623-196
По запросу
16
Plug, Plastic art. 2623-196
По запросу
17
Screw, Cap art. 8408-031
от 368 ₽
17
Screw, Cap art. 8408-031
от 368 ₽
18
Washer art. 1623-931
По запросу
18
Washer art. 1623-931
По запросу
19
Bushing, Adjuster art. 3604-641
По запросу
19
Bushing, Adjuster art. 3604-641
По запросу
20
Wheel, Idler - Tri-Hub - 8.00 w/0.787 ID (inc. two No. 4-5) art. 4604-137
По запросу
20
Wheel, Idler - Tri-Hub - 8.00 w/0.787 ID (inc. two No. 4-5) art. 4604-137
По запросу
21
Axle, Rear art. 3604-640
По запросу
21
Axle, Rear art. 3604-640
По запросу
22
Screw, Cap art. 8408-620
от 190 ₽
22
Screw, Cap art. 8408-620
от 190 ₽
23
Adjuster, Track art. 3604-647
По запросу
23
Adjuster, Track art. 3604-647
По запросу
24
Nut, Lock art. 8422-802
По запросу
24
Nut, Lock art. 8422-802
По запросу
25
Screw, Cap art. 1623-682
По запросу
25
Screw, Cap art. 1623-682
По запросу
