модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 RR 129 GREEN (S2016ZRDRRUSG)

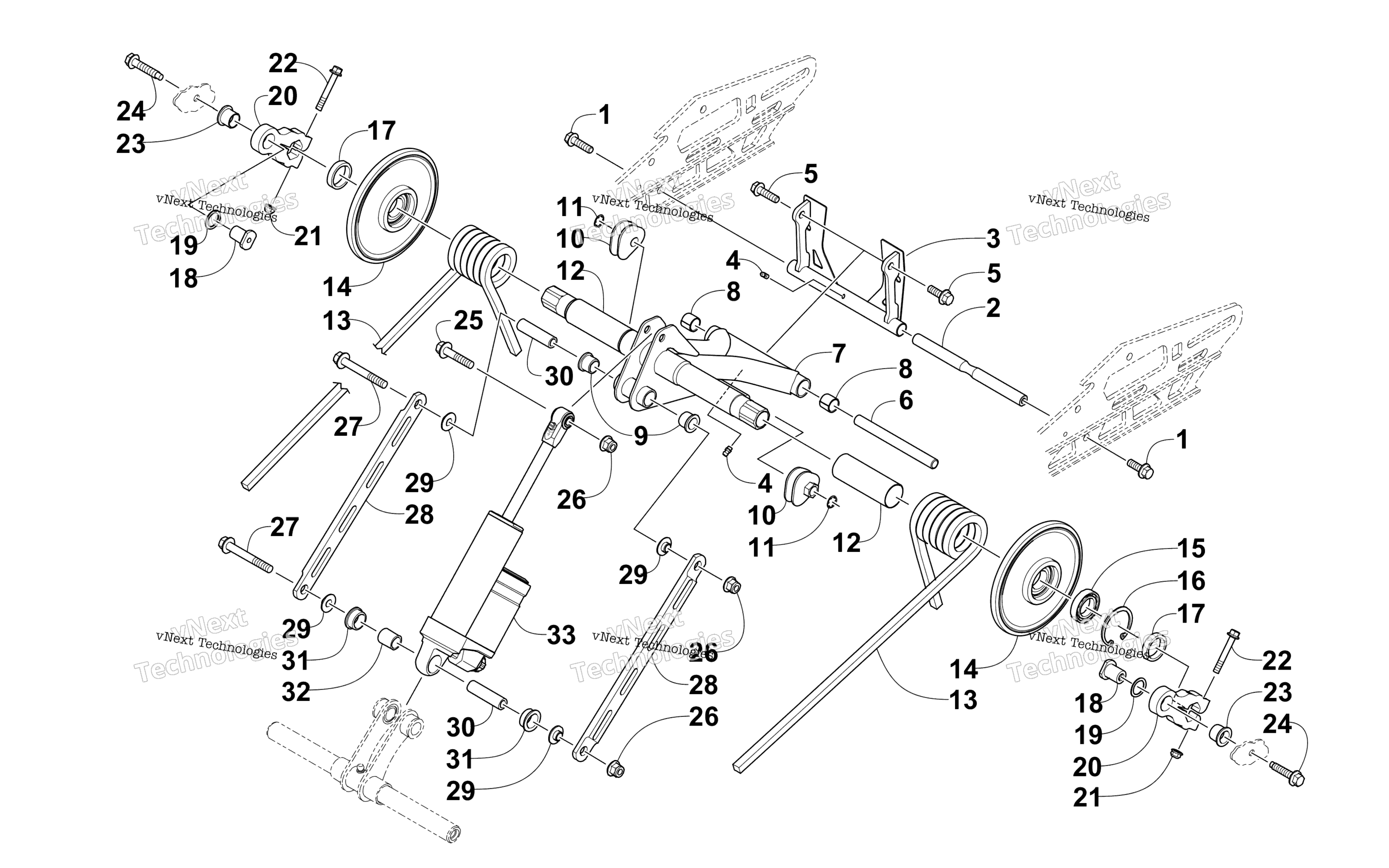

Схема задней части Suspension Rear Arm Assembly для ZR 6000 RR 129 GREEN (S2016ZRDRRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-831
По запросу
2
Axle art. 3604-965
По запросу
3
Arm, Rear - Black (inc. one No. 4) art. 2704-389
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Screw, Cap art. 8413-041
По запросу
6
Axle art. 3604-638
По запросу
7
Arm, Idler - Black (inc. one No. 4 and 8-9) art. 2704-533
По запросу
8
Bearing art. 2603-481
По запросу
9
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
10
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
10
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
11
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
12
Sleeve, Spring art. 3604-819
По запросу
13
Spring, Suspension - Left - Black art. 1704-577
По запросу
13
Spring, Suspension - Right - Black art. 1704-576
По запросу
14
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
15
Bearing art. 3604-257
от 500 ₽
16
Ring, Retaining art. 3604-256
По запросу
17
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
18
Втулка подвески Arctic Cat art. 3604-979
По запросу
19
Washer art. 3604-930
По запросу
20
Pivot - Idler Arm (inc. 21-23) art. 2704-218
По запросу
21
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
22
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
23
Bushing, Flared art. 3604-713
По запросу
24
Screw, Cap art. 2623-002
По запросу
25
Screw, Cap art. 8408-045
По запросу
26
Гайка Arctic Cat art. 2623-202
По запросу
27
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
28
Link, Shock (inc. 29) art. 2704-230
По запросу
29
Insert, Rail art. 3604-266
По запросу
30
Axle art. 3604-694
По запросу
31
Bushing art. 3604-804
По запросу
32
Sleeve art. 3604-802
По запросу
33
Shock Absorber art. 2704-636
По запросу
