модель 2016 года
- Модель ZR 6000
- Код модели ZR 6000 RR 129 GREEN (S2016ZRDRRUSG)

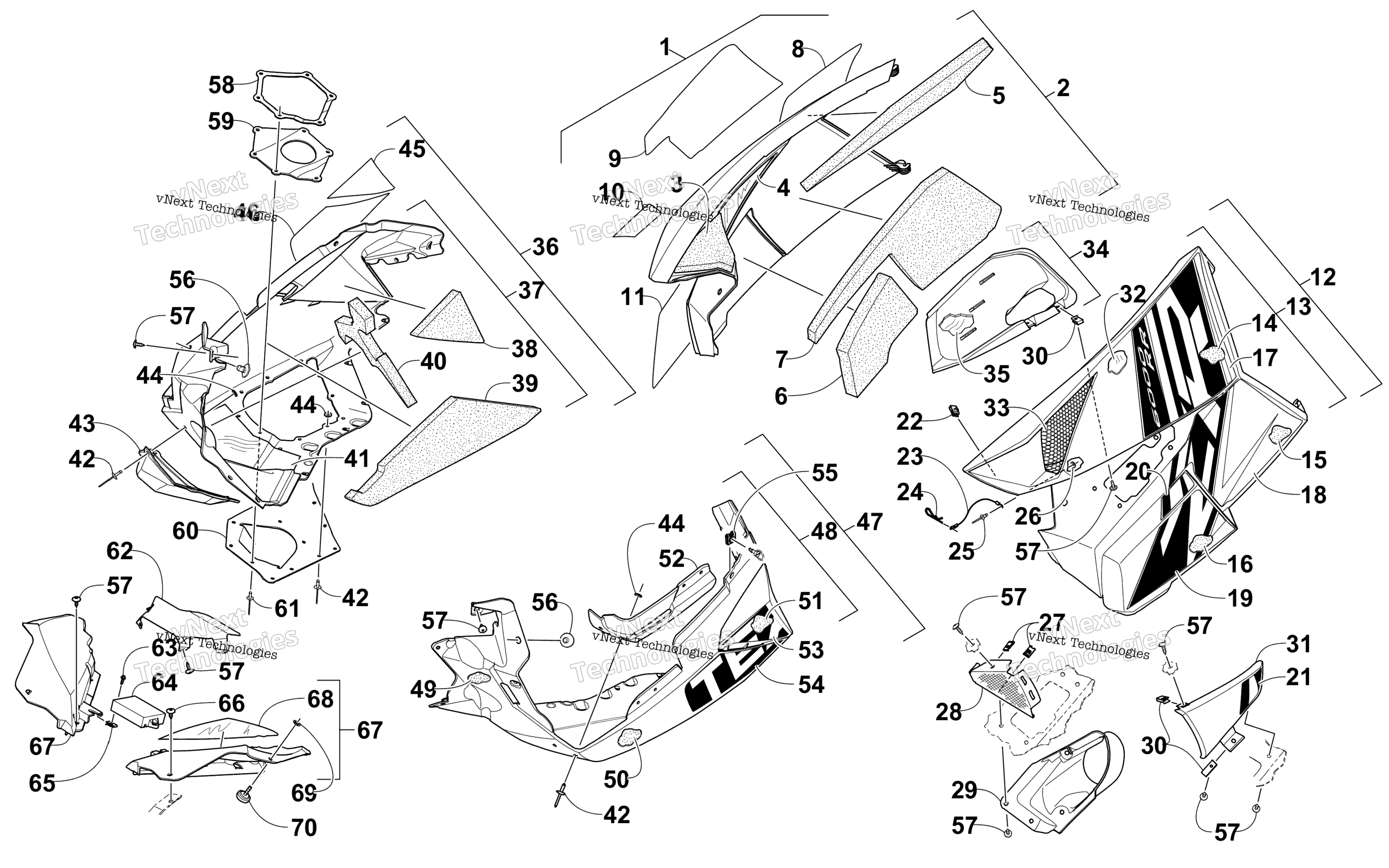

Схема Skid Plate и Side панель узла для ZR 6000 RR 129 GREEN (S2016ZRDRRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Green (inc. 2-11) art. 4718-790
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-7) art. 3718-858
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper - Right art. 2621-356
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 2621-364
По запросу
10
Decal, Side Panel - Center - Right art. 2621-344
По запросу
11
Decal, Side Panel - Lower Front - Right art. 2621-340
По запросу
12
Panel, Side - w/Decals - Left - Green (inc. 13-21) art. 4718-791
По запросу
13
Panel, Side - w/o Decals - Left - Green (inc. 14-16) art. 4718-577
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Decal, Side Panel - Upper - Left art. 2621-357
По запросу
18
Decal, Side Panel - Lower Rear - Left art. 2621-365
По запросу
19
Decal, Side Panel - Lower Front - Left art. 2621-341
По запросу
20
Decal, Side Panel - Center - Left art. 2621-345
По запросу
21
Decal, Side Panel - Mid Vent - Left art. 2621-347
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
24
Clip, Hairpin art. 0605-283
По запросу
25
Rivet art. 8060-486
По запросу
26
Washer art. 8050-127
По запросу
27
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
28
Screen, Intake art. 6606-925
По запросу
29
Duct, Intake - Inner art. 2602-794
По запросу
30
Clip, U-Nut art. 1623-030
По запросу
31
Duct, Intake - Outer - Green art. 2602-801
По запросу
32
Foil, Protective Optional art. 0619-206
По запросу
33
Screen, Intake Optional art. 5706-531
По запросу
34
Duct, Belt Cooling (inc. 35) art. 1702-369
По запросу
35
Foil, Protective art. 6606-694
По запросу
36
Plate, Skid w/Decals - Right - Black (inc. 37-46) art. 4718-812
По запросу
37
Plate, Skid - Right w/Foam- Black (inc. 38-44) art. 4718-158
По запросу
38
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
39
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
40
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
41
Foil, Protective art. 3612-327
По запросу
42
Заклепка Arctic Cat art. 8061-708
от 168 ₽
43
Deflector, Heat art. 2612-754
По запросу
44
Washer art. 0123-802
от 110 ₽
45
Decal, Skid Plate - Rear - Right art. 2621-336
По запросу
46
Decal, Skid Plate - Forward - Right art. 2621-338
По запросу
47
Plate, Skid - w/Decals - Left - Black (inc. 48-54) art. 4718-801
По запросу
48
Plate, Skid - Left w/Foam - Black (inc. 49-52) art. 3718-789
По запросу
49
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
50
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
51
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
52
Panel, Reinforcement art. 6606-613
По запросу
53
Decal, Skid Plate - Rear - Left art. 2621-337
По запросу
54
Decal, Skid Plate - Forward - Left art. 2621-339
По запросу
55
Clip, Retaining art. 2623-005
от 1 130 ₽
56
Pin, Retaining art. 6606-592
По запросу
57
Винт-саморез Arctic Cat art. 1623-129
По запросу
58
Plate, Exhaust Outlet art. 2612-972
По запросу
59
Seal, Exhaust Outlet art. 2612-971
По запросу
60
Deflector, Exhaust Outlet - Black art. 1712-963
По запросу
61
Rivet art. 8061-710
По запросу
62
Shield, Heat - ECM art. 0632-003
По запросу
63
Болт Arctic Cat art. 8408-620
от 190 ₽
64
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-266
По запросу
65
Clip, U-Nut art. 0423-031
По запросу
66
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
67
Fascia, Front - Right - Black art. 6606-342
По запросу
67
Fascia, Front - Left - Black (inc. 68) art. 3718-303
По запросу
68
Foil, Protective art. 6606-405
По запросу
69
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
70
Screw, Thumb Optional art. 1623-999
По запросу
