модель 2016 года
- Модель ZR 9000
- Код модели ZR 9000 ET LTD 129 (S2016ZRNEEUSB)

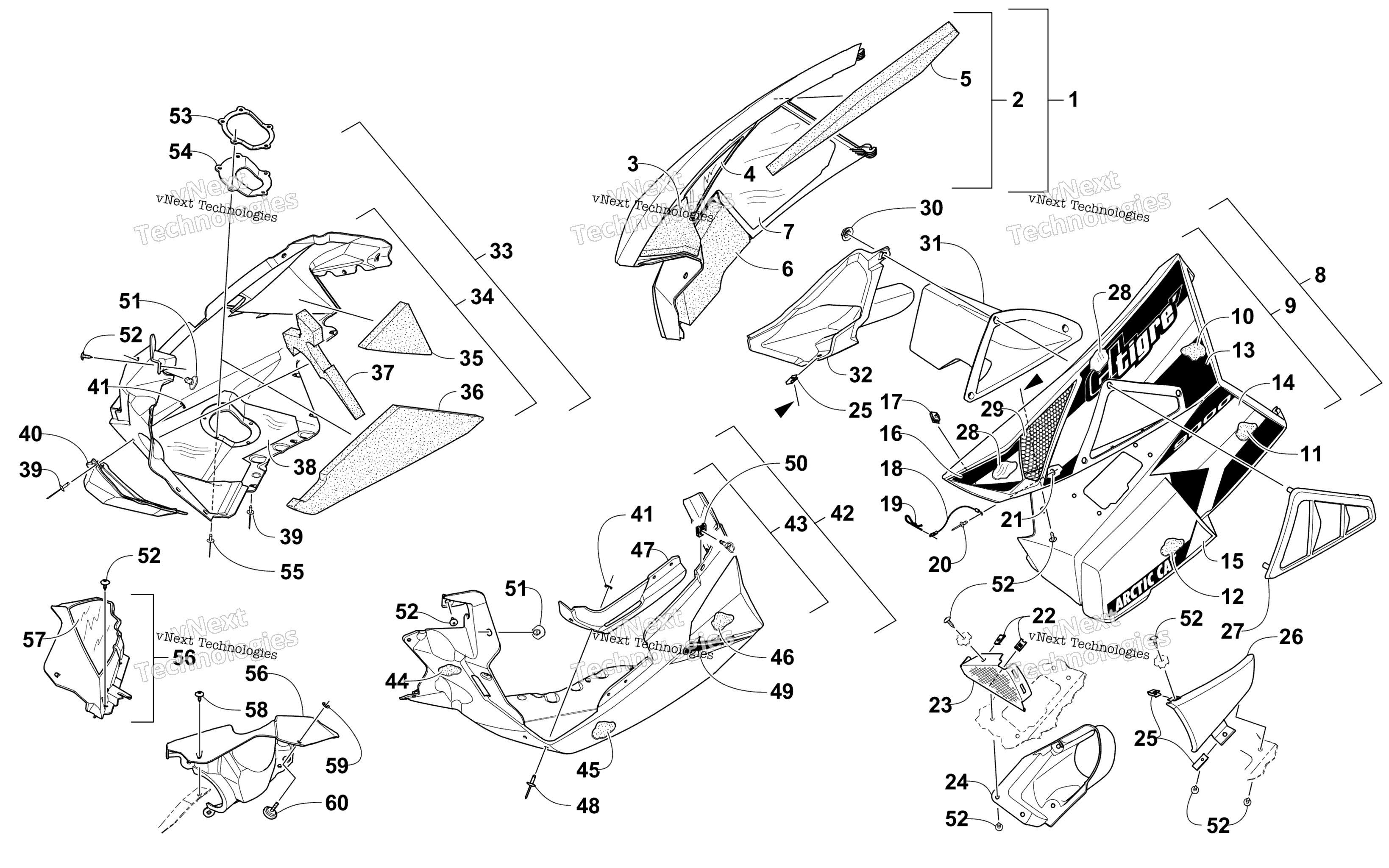

Схема Skid Plate и Side панель узла для ZR 9000 ET LTD 129 (S2016ZRNEEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right w/Decals - Black (inc. 2-7, 13-16, and 18-21) art. 4718-756
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7 and 18-21) art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side - Left w/Decals - Black (inc. 9 - 21) art. 4718-757
По запросу
9
Panel, Side - w/o Decals - Left - Black (inc. 10-12 and 17-21) art. 4718-557
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-669
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
13
Decal, Side Panel - Upper - Right art. 2621-638
По запросу
13
Decal, Side Panel - Upper - Left art. 2621-215
По запросу
14
Decal, Side Panel - Lower Rear - Right art. 2621-636
По запросу
14
Decal, Side Panel - Lower Rear - Left art. 2621-637
По запросу
15
Decal, Side Panel - Lower Front - Left art. 2621-643
По запросу
15
Decal, Side Panel - Lower Front - Right art. 2621-642
По запросу
16
Decal, Side Panel - Center - Left art. 2621-641
По запросу
16
Decal, Side Panel - Center - Right art. 2621-640
По запросу
17
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
18
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
19
Clip, Hairpin art. 0605-283
По запросу
20
Rivet art. 8060-486
По запросу
21
Washer art. 8050-127
По запросу
22
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
23
Screen, Intake art. 6606-925
По запросу
24
Duct, Intake - Inner art. 2602-794
По запросу
25
Clip, U-Nut art. 1623-030
По запросу
26
Duct, Intake - Outer - Black art. 2602-793
По запросу
27
Vent, Heat Duct art. 0608-648
По запросу
28
Foil, Protective Optional art. 0619-206
По запросу
29
Screen, Intake Optional art. 5706-531
По запросу
30
Гайка Arctic Cat art. 1623-469
По запросу
31
Duct, Heat art. 0708-596
По запросу
32
Duct, Air - Clutch art. 1702-367
По запросу
33
Plate, Skid - w/Decals - Right - Black (inc. 34-41 and 49) art. 4718-804
По запросу
34
Plate, Skid - w/o Decals - Right - Black (inc. 35-41) art. 3718-422
По запросу
35
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
36
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
37
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
38
Foil, Protective art. 3612-325
По запросу
39
Заклепка Arctic Cat art. 8061-708
от 168 ₽
40
Deflector, Heat art. 2612-754
По запросу
41
Washer art. 0123-802
от 110 ₽
42
Plate, Skid - w/Decals - Left - Black (inc. 41, 43-49) art. 4718-799
По запросу
43
Plate, Skid - Left w/Foam - Black (inc. 41, 44-48) art. 3718-789
По запросу
44
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
45
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
46
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
47
Panel, Reinforcement art. 6606-613
По запросу
48
Заклепка Arctic Cat art. 8061-708
от 168 ₽
49
Decal, Skid Plate - Right art. 2621-644
По запросу
49
Decal, Skid Plate - Left art. 2621-645
По запросу
50
Clip, Retaining art. 2623-005
от 1 130 ₽
51
Pin, Retaining art. 6606-592
По запросу
52
Винт-саморез Arctic Cat art. 1623-129
По запросу
53
Plate, Exhaust Outlet art. 2612-796
По запросу
54
Seal, Exhaust Outlet art. 2612-799
По запросу
55
Rivet art. 8061-710
По запросу
56
Fascia, Front - Right - Black (inc. 57) art. 3718-302
По запросу
56
Fascia, Front - Left - Black art. 6606-351
По запросу
57
Foil, Protective art. 6606-404
По запросу
58
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
59
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
60
Screw, Thumb Optional art. 1623-999
По запросу
